Compact Par 7 Tri
DMX-Verbindung
Führen Sie die folgenden Schritte durch, um mehrere Geräte an einer DMX-Datenübertragungsleitung
anzuschließen:
Verwenden Sie ein 3-poliges DMX-Kabel, um den DMX-Ausgang des Steuergeräts mit dem DMX-
Eingang des ersten Geräts zu verbinden.
02) Verbinden Sie den DMX-Ausgang des ersten Geräts über ein 3-poliges DMX-Kabel mit dem DMX-
Eingang des zweiten Geräts.
03) Verbinden Sie die gewünschte Anzahl an Geräten auf diese Weise in Reihenschaltung
hintereinander wie in Abb. 11 gezeigt.
04) Schließen Sie einen DMX-Endstecker (120 Ω Widerstand) an den DMX-Ausgang des letzten Geräts an
der Datenübertragungsleitung an.
DMX-Adresszuweisung
Achten Sie bei einem Setup mit mehreren Geräten darauf, dass Sie die DMX-Startadresse jedes Geräts
korrekt einstellen. Der Compact Par 7 Tri hat 3 Personalitys: 3, 4 und 8 Kanäle.
Wenn Sie mehrere Geräte an einer Datenübertragungsleitung anschließen und mit 8 Kanälen betreiben
möchten, befolgen Sie diese Schritte:
Stellen Sie die Startadresse des ersten Geräts an der Datenübertragungsleitung auf 1 (001).
02) Stellen Sie die Startadresse des zweiten Geräts an der Datenübertragungsleitung auf 9 (09), da 1 + 8
= 9.
03) Stellen Sie die Startadresse des dritten Geräts an der Datenübertragungsleitung auf 17 (017), da 9 + 8
= 17.
04) Stellen Sie die Startadressen der verbleibenden Geräte ein, indem Sie immer 8 zur jeweils letzten Zahl
addieren.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit Sie jeden Compact Par 7 Tri korrekt
ansteuern können. Wenn zwei oder mehreren Geräte ähnliche Adressen zugewiesen werden, reagieren
sie entsprechend ähnlich.
Produktcode: 42580
17

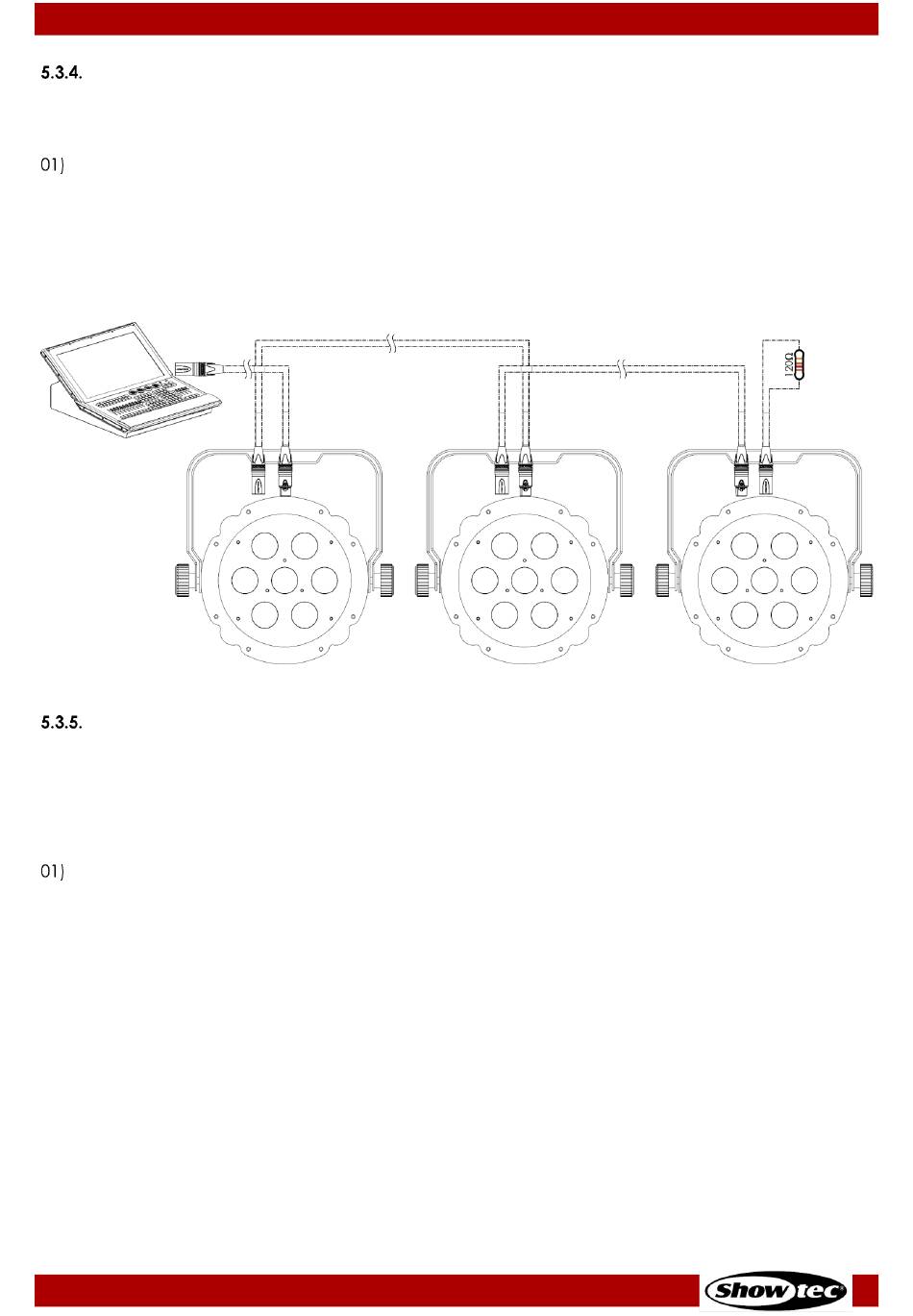

Abb. 11
