Mandik SINGLE SEDS-R Technische Dokumentation Seite 6

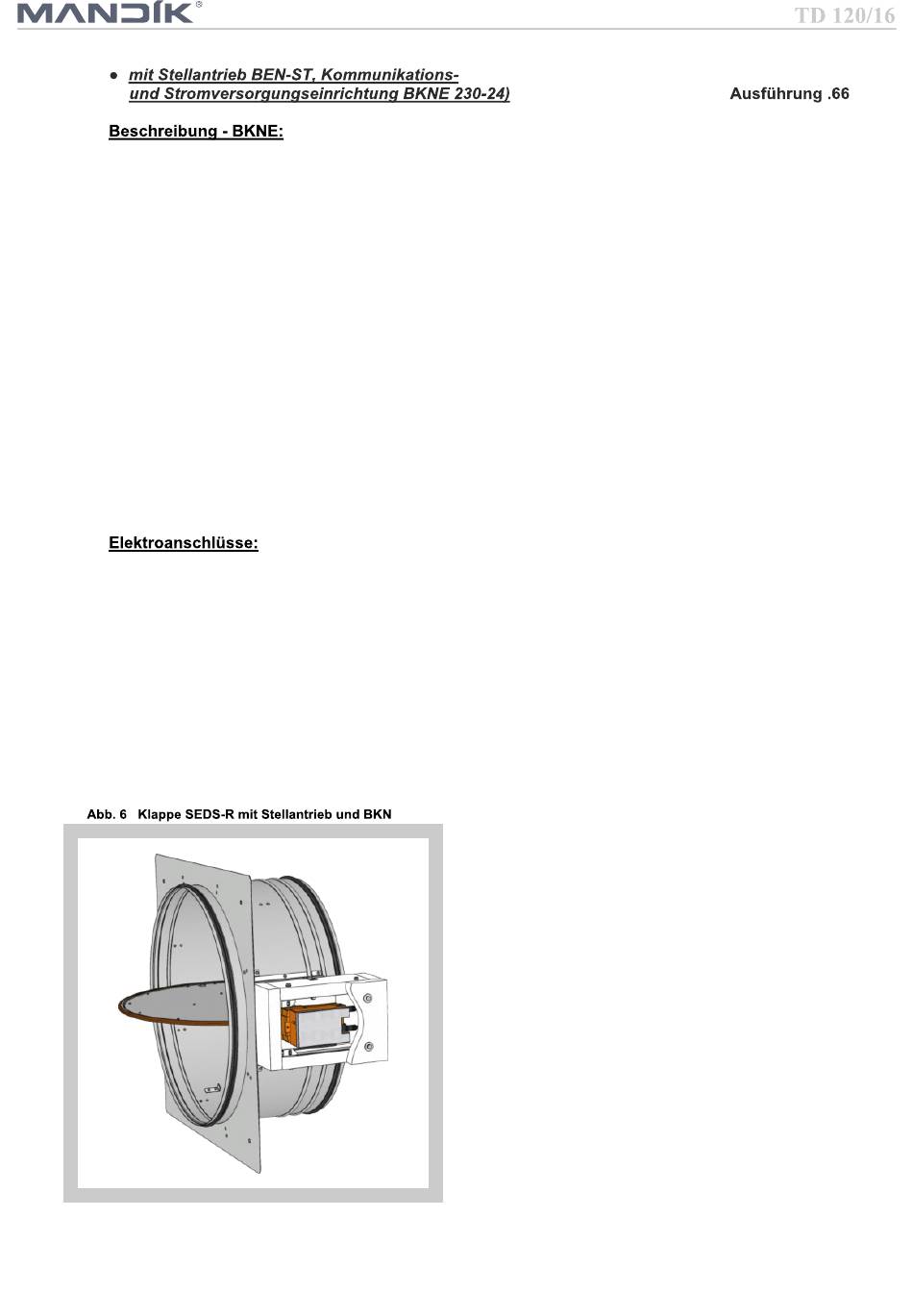

Ausführung mit einer Kommunikations- und Speiseanlage BKNE 230-24 und mit einem Servoantrieb
BEN-ST für 24V.
BKNE 230-24 dient einerseits als ein dezentrales Netzgerät zur Stromversorgung vom Servoantrieb und
andererseits überträgt sie das Signal des Kommunikations- und Steuergerätes BKSE 24-6.
Diese Ausführung vereinfacht elektrische Installation und Verbindung von Klappen. Sie vereinfacht
Kontrolle vor Ort und ermöglicht eine zentrale Steuerung und Kontrolle von Klappen mit Hilfe der
einfachen 2-Leiter-Leitung.
BKNE 230-24 überträgt die Lage der Klappe „GEÖFFNET"/„GESCHLOSSEN" (Schalter im
Servoantrieb) und Störungsmeldungen in BKSE 24-6. Sie empfängt weiter die Befehle aus dem
Steuergerät und steuert die Verstellung vom Servoantrieb in eine Soll-Lage. Der letzte Steuerbefehl
bleibt auch nach einem vorübergehenden Netzausfall erhalten.
BKNE 230-24 kontrolliert die Schaltlage vom Servoantrieb, seine Dauer der Verstellung und
Datenaustausch mit BKSE 24-6. Darüber hinaus kontrolliert sie den Strom vom Servoantrieb
(Anschluss des Servoantriebes) und Stromversorgung.
Zur Vereinfachung des Anschlusses ist der Servoantrieb mit Steckern ausgestattet, die direkt in BKNE
230-24 gesteckt werden.
Servoantrieb, Kommunikations- und Speisegerät BKNE 230-24 sind in einem isolierten Gehäuse
befestigt, diese sind nach der Demontage des Gehäusedeckels zugänglich. Elektrischer Anschluss von
Servoantrieb und Kommunikations- und Speisegerät BKNE 230-24 erfolgt durch unbrennbares Kabel
(bzw. Kabel, das in einem anschließenden Kabelkanal platziert ist), die Zweileiter-Leitung BKNE 230-24
wird an Klemmen 6 und 7 angeschlossen. Zur Leitung wird Einsatz von solchem Kabel empfohlen, das
zur Brandsignalisierung geeignet ist. Ferner ist auf eine Polarisierung zu achten. Die Kabel werden
durch eine Öffnung geführt, die in der Wand des isolierten Gehäuses bei der Klappeninstallation, bzw.
beim Anschluss vom Anschlusskabel des Servoantriebs durchgeführt wird. Die Kabeldurchführung
muss den Mindestfeuerwiderstand von 30 Minuten erfüllen.
Nähere Informationen über Servoantriebe und Geräte – siehe Katalog der Gesellschaft Belimo.
