Die Klappen sind für Rauch- und Wärmeabzugsanlagen mit Unterdruck bis 1500 P oder Überdruck bis zu 500 Pa bestimmt.
Die Klappen sind für maximale Strömungsgeschwindigkeiten von 15 m/s bestimmt.
Die Klappen werden mit horizontaler Blattachse installiert. Die Richtung der Luftströmung (Rauchströmung) muss von
der Seite mit Steuerung (am Klappengehäuse mit einem Pfeil gekennzeichnet) orientiert sein.
Die Klappen sind für Abluft ohne abrasive, chemische und klebrige Bestandteile bestimmt.
Die Klappen sind für vor Witterungseinflüssen geschützte Bereiche mit Einstufung der Umgebungsbedingungen der
Klasse 3K5, ohne Kondensation, Beeisung, Eisbildung, ohne Wasser auch aus anderen Quellen als Regen nach EN
60 721-3-3 Änd. A2 vorgesehen.
Die Umgebungstemperatur am Aufstellungsort muss im Bereich -20°C bis +50°C liegen.
Beschreibung:

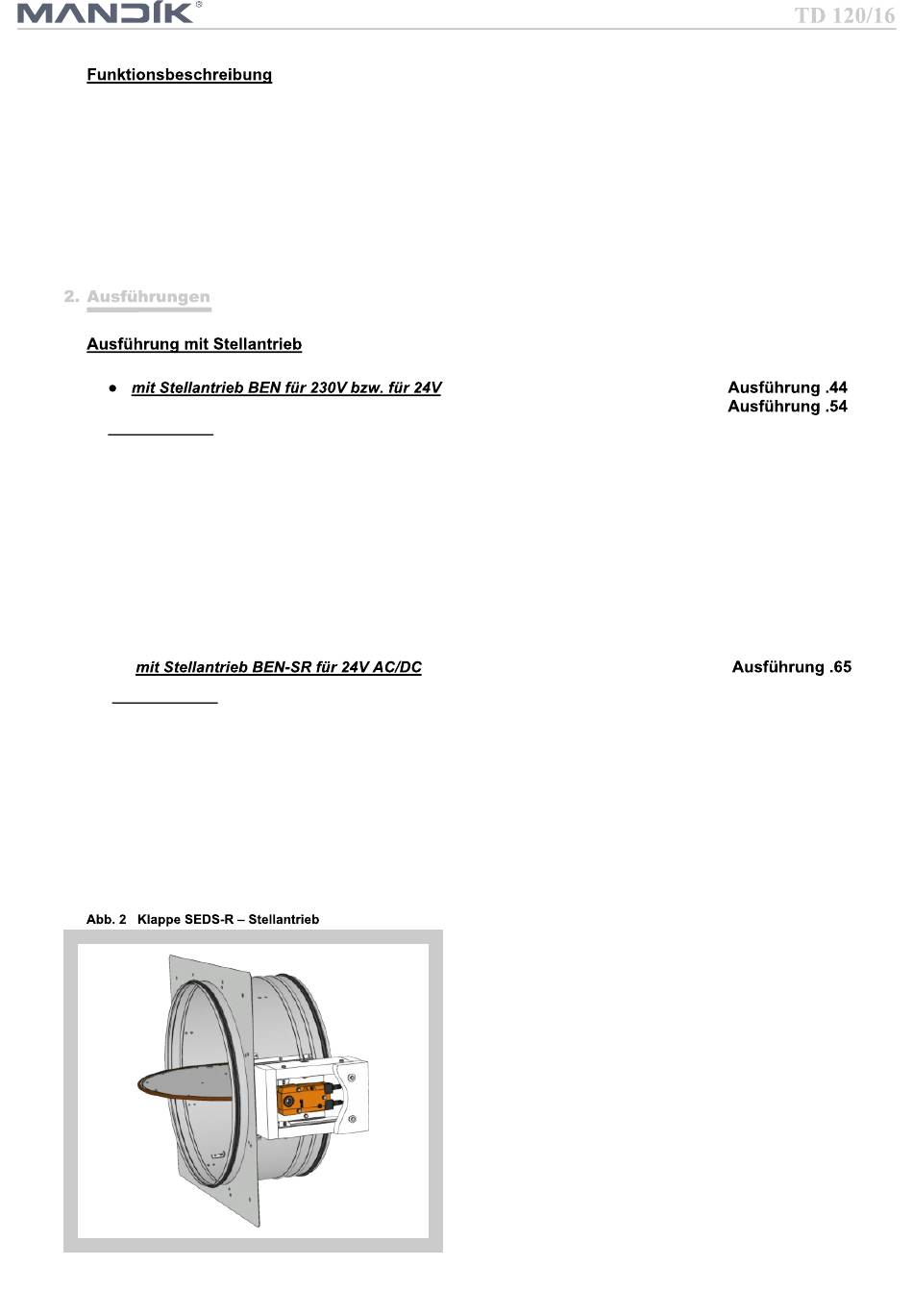

Der jeweilige Servoantrieb verstellt das Klappenblatt nach dem Anschluss an Stromversorgung in die Lage
„GEÖFFNET" bzw. „GESCHLOSSEN" (laut dem entsprechenden Anschluss, siehe Schaltplan). Falls es zur
Unterbrechung von Stromversorgung kommt, stoppt der Servoantrieb in der aktuellen Lage. Eine Signalisierung
der Lagen von Klappenblatt „GEÖFFNET" und „GESCHLOSSEN" wird durch zwei eingebaute fest eingestellte
potentialfreie Endschalter sichergestellt.
Der jeweilige Servoantrieb zur Steuerung des Klappenblattes ist in einem isolierten Gehäuse befestigt, dieser ist
nach der Demontage des Gehäusedeckels zugänglich. Elektrischer Anschluss des Servoantriebs erfolgt durch ein
unbrennbares Kabel (bzw. Kabel, das in einem anschließenden Kabelkanal platziert ist), das durch eine Öffnung
geführt wird, die in der Wand des isolierten Gehäuses bei der Klappeninstallation, bzw. beim Anschluss des
Anschlusskabels des Servoantriebs durchgeführt wird. Die Kabeldurchführung muss den Mindestfeuerwiderstand
von 30 Minuten erfüllen.
●
Beschreibung:
Die Modulationsservoantriebe Belimo, Reihe BEN-SR für 24V AC/DC sind zur Fernbedienung von Brandschutz-
klappen speziell entworfen. Die Lage des Klappenblattes ist mit Hilfe der Steuerspannung 0(2)...10V DC einstellbar.
Eine Signalisierung der Lagen vom Klappenblatt „GEÖFFNET" und „GESCHLOSSEN" wird durch zwei eingebaute
fest eingestellte potentialfreie Endschalter sichergestellt.
Der jeweilige Servoantrieb zur Steuerung des Klappenblattes ist in einem isolierten Gehäuse befestigt, dieser ist
nach der Demontage des Gehäusedeckels zugänglich. Elektrischer Anschluss des Servoantriebs erfolgt durch
unbrennbare Kabel (bzw. Kabel, die in einem anschließenden Kabelkanal platziert sind), die durch eine Öffnung
geführt werden, die in der Wand des isolierten Gehäuses bei der Klappeninstallation, bzw. beim Anschluss von
Anschlusskabeln des Servoantriebs durchgeführt wird. Die Kabeldurchführung muss den Mindestfeuerwiderstand
von 30 Minuten erfüllen.
