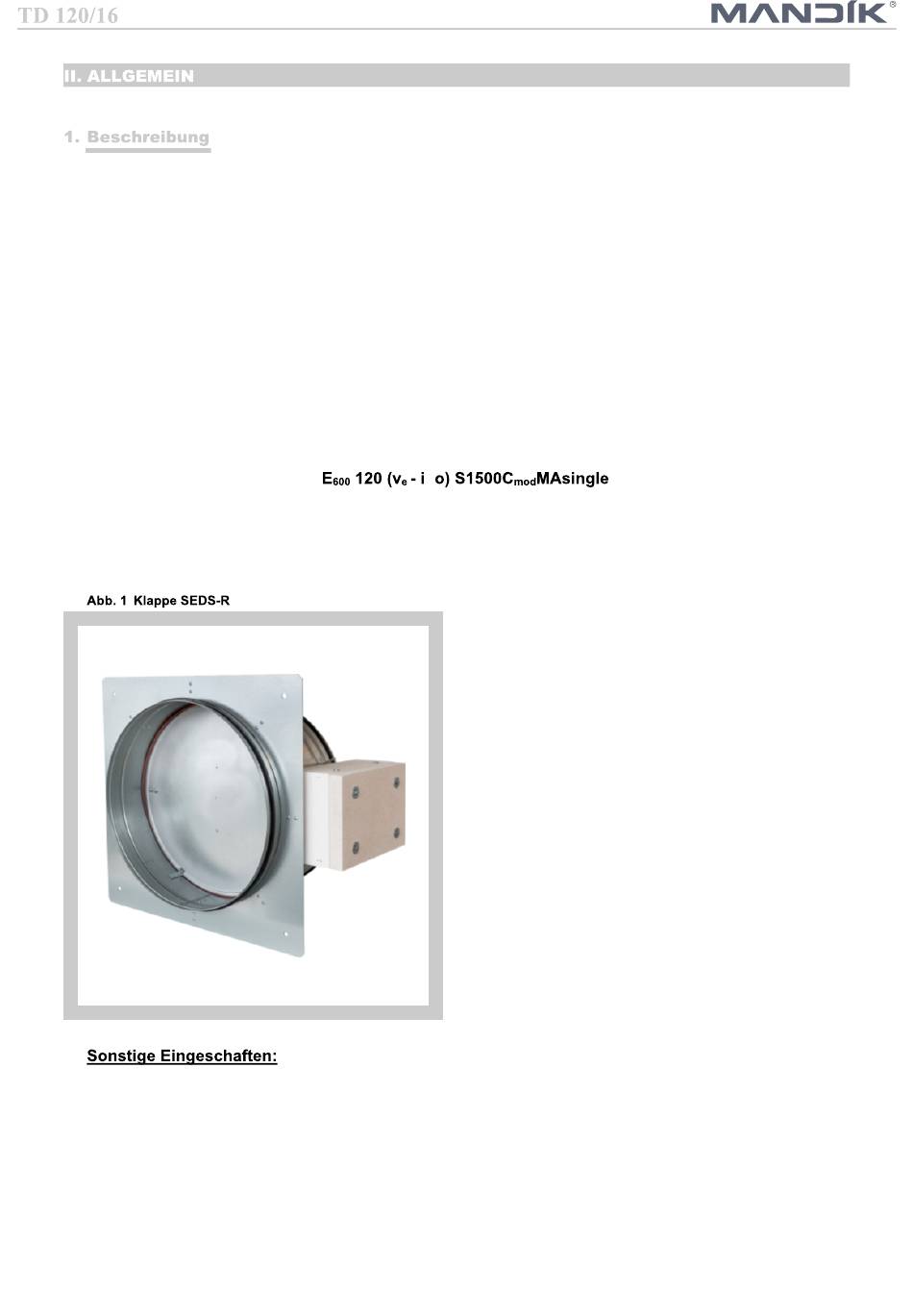

Die Rauch- und Wärmeabzugsklappen - Single sind Absperrelemente in Rohrleitungen von Rauchabzug-
sanlagen, welche die Abfuhr von Wärme und Rauchgasen aus einem Brandabschnitt ermöglichen. Im
Brandfall öffnet die RWA die Klappen im betroffenen Abschnitt und ermöglicht dadurch den Abzugsventi-
latoren die Rauchgase und die Wärme aus gefährdeten Bereichen abzuführen.
Die Steuerung des Klappenblattes erfolgt über einen Stellantrieb.
Die Klappen können in Rohrleitungen aller Dimensionen zugelassener Anwendungsbereiche zur direkten
Installation gemäß EN 1366-9 installiert werden.
Der direkte Anwendungsbereich an Hand der Prüfergebnisse steht in Übereinstimmung mit EN 1363-1,
Art. A.1 und A.2, EN 1366-2, Art. 13 und EN 1366-10, Art. 9.
Klassifizierung der Rauch- und Abzugsklappe aus einem Brandabschnitt SEDS-R nach EN 13501-4 für
die Installation nur in die Rohrleitungen.
Die Rohrleitung kann mit dem Gitter KMM (TD 002/96) abgeschlossen sein. Es muss der Überstand des
Klappenblattes berücksichtigt werden, siehe Seite 10.
• EG-Konformitätszertifikat:
• Leistungserklärung:
• Hygienezertifikat:
• CE-Zertifizierung gemäß:
• Zyklen C gemäß:
mod
• Klassifizierung gemäß:
• Geprüft gemäß:
• Dichtheit gemäß EN 1751:
↔
1391-CPR-2020/0188
PM/SEDS-R/01/20/2
1.6/pos/19/19c
EN 12101-8
EN 12101-8
EN 13501-4+A1
EN 1366-10
über Gehäuse min.Klasse B
über Klappenblatt min. Klasse 4, für
3
100 mm Klasse 3
Ø
