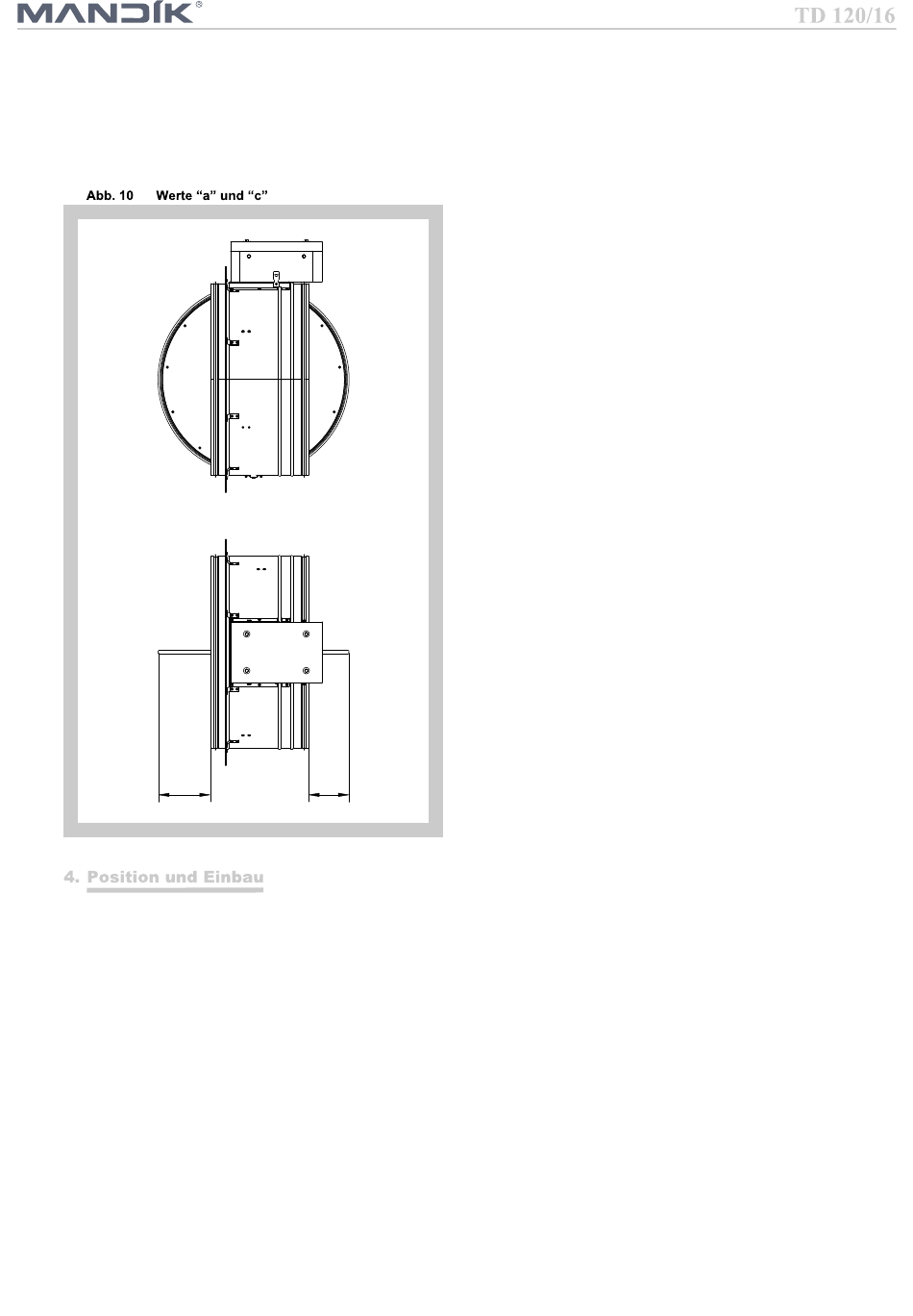

Bei den Klappen (Abb. 10) ragt das offene Blatt aus dem Klappengehäuse ab dem Maß D = 315 heraus
um den Wert "a" oder "a" und "c". Diese Werte sind in der Tabelle 4 aufgeführt.
Die Werte "a" und "c" müssen bei der Planung der nachgeschalteten lufttechnischen Leitung berücksichtigt
werden.
c
Die Rauch- und Wärmeabzugsklappen - Single sind für Installation in Rohrleitungen für Rauch- und
Wärmeabführung aus einem Brandabschnitt entsprechend der EN 1366-9 bestimmt.
Die Rauch- und Wärmeabzugsklappen - Single sind für den Einbau mit der horizontalen Position der
Blattachse vorgesehen. Die angeschlossene lufttechnische Leitung muss derart aufgehängt oder ab-
gestützt sein, sodass die Übertragung der Last von der angeschlossenen Leitung auf die Klappen völlig
ausgeschlossen ist.
Um einen genügenden Freiraum für den Zugang zur Bedieneinrichtung zu gewährleisten, wird empfohlen,
dass die anderen Gegenstände mindestens 350 mm von den Bedienelementen der Klappe entfernt liegen.
Bei Installation mehrerer Klappen muss ihre Anordnung folgende Anforderungen erfüllen:
- Abstand 200 mm zwischen Klappen, die in separaten Rohrleitungen installiert sind
- Abstand 75 mm zwischen der Klappe und der Konstruktion (Wand/Decke)
Während der Installation der Klappe muss sich das Blatt in der „ZU"-Position befinden. Das Klappenge-
häuse darf beim Einbau in die Rohrleitung nicht verformt werden. Nach dem Einbau der Klappe darf das
Klappenblatt beim Öffnen bzw. Schließen am Klappengehäuse nicht reiben.
