LEGRAND AlphaRex3 D21 Installationsanleitung Seite 14



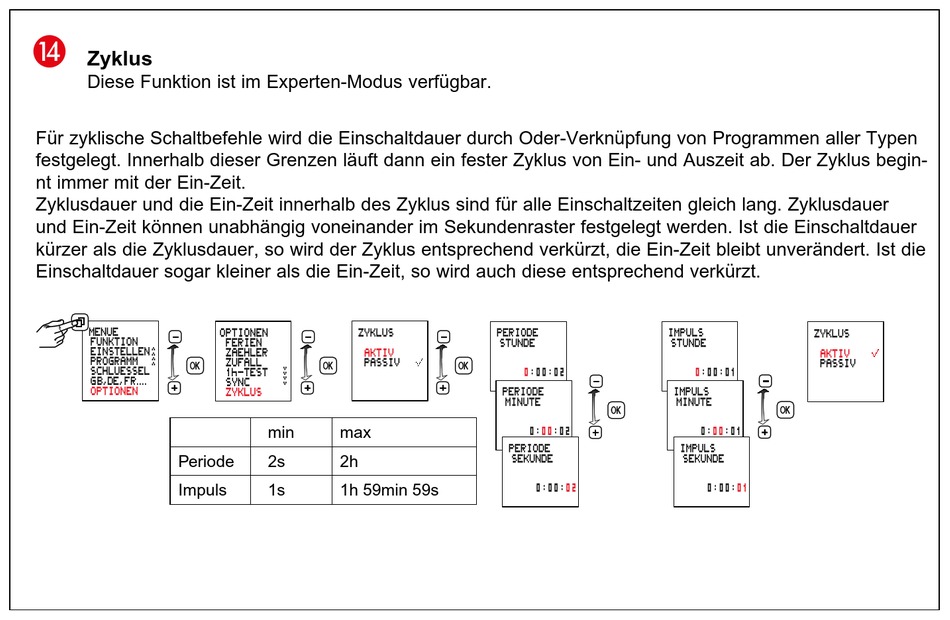

Zyklus
Diese Funktion ist im Experten-Modus verfügbar.
Für zyklische Schaltbefehle wird die Einschaltdauer durch Oder-Verknüpfung von Programmen aller Typen
festgelegt. Innerhalb dieser Grenzen läuft dann ein fester Zyklus von Ein- und Auszeit ab. Der Zyklus begin-
nt immer mit der Ein-Zeit.
Zyklusdauer und die Ein-Zeit innerhalb des Zyklus sind für alle Einschaltzeiten gleich lang. Zyklusdauer
und Ein-Zeit können unabhängig voneinander im Sekundenraster festgelegt werden. Ist die Einschaltdauer
kürzer als die Zyklusdauer, so wird der Zyklus entsprechend verkürzt, die Ein-Zeit bleibt unverändert. Ist die
Einschaltdauer sogar kleiner als die Ein-Zeit, so wird auch diese entsprechend verkürzt.
Periode
Impuls
min max
2s 2h
1s 1h 59min 59s
