- Seite 1 PLA-M PLA-M35–140EA Living Environment Systems 4-Wege-Deckenkassetten PLA-M35EA PLA-M50EA PLA-M60EA PLA-M71EA PLA-M100EA PLA-M125EA PLA-M140EA Mr. Slim 4-Wege-Deckenkassetten PLA-M Planungshandbuch mitsubishi-les.com...
- Seite 2 Mitsubishi Electric LES bedeutet geballtes Fachwissen für gemeinsamen Erfolg: Zuhören und verstehen. Intelligente Produkte entwickeln. Kompetent beraten. Trends erkennen. Zukunft gestalten. Aus Wissen Lösungen machen.
- Seite 3 4-Wge-Deckenkassetten PLA-M35EA PLA-M50EA PLA-M60EA PLA-M71EA PLA-M100EA PLA-M125EA PLA-M140EA...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Gerätevorstellung Anordnung der Bauteile und Bedienelemente Typen- und Leistungsübersicht Abschlussblenden Geeignete Außengeräte Technische Daten PLA-M35–71EA in Kombination mit Standard-Inverter-Außengeräten SUZ-M PLA-M100–140EA in Kombination mit Standard-Inverter-Außengeräten PUZ-M Schalldaten Schalldruckpegel Schalldiagramme Maße und Abstände Abmessungen Installationsabstände Vorbereitete Frischluftöffnung Absenktiefe für den Filterlift Tastenfeld mit Infrarot-Empfänger Planungs- und Installationshinweise Schwerpunkt... -
Seite 6: Gerätevorstellung

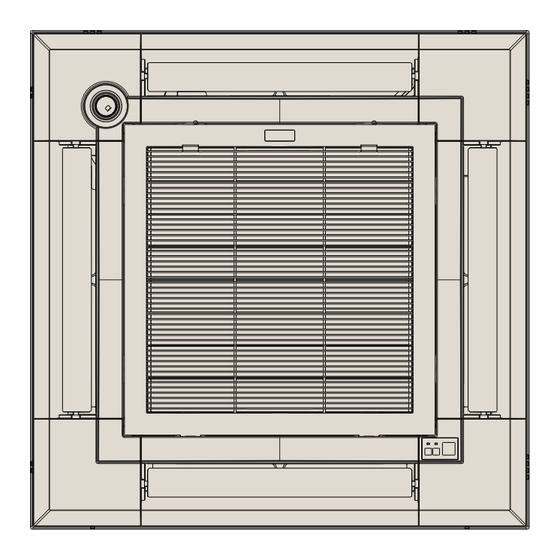

Gerätevorstellung Gerätevorstellung Invertergeregelte 4-Wege-Deckenkassetten zum Kühlen und Heizen, 3D i-See Sensor und Filter-Lift-Ausrüstung optional, ErP-konform, für R32 und R410A geeignet Anordnung der Bauteile und Bedienelemente Kondensatanschluss Luftfilter Luftaustritt Vorbereitete Zuluftkanalanschlüsse für Frischluft Deckenkassette An dieser Ecke ist ein (auf allen vier Seiten) Frischluftkanalanschluss möglich, eine Öffnung ist vorbereitet Kältetechnische Anschüsse... -
Seite 7: Abschlussblenden
Gerätevorstellung Abschlussblenden Standardmäßig wird die Deckenkassette mit dem Abschlussgrill PLP-6EA ohne Anzeigen und Bedienelemente ausgelie- fert. Optional ist eine Abschlussblende mit LED-Anzeigen, Bedienelementen und Infrarotempfänger erhältlich, der auch die passende Infrarotfernbedienung beiliegt. Weitere Informationen finden Sie im Abschnitt 8.2.1 auf Seite 29 Abschlussblende Blende für Kabel-FB PLP-6EA... -
Seite 8: Technische Daten
Technische Daten Technische Daten Hinweis! Andere als die nachfolgend gezeigten Singlesplit-Kombinationen zwischen Innen- und Außengeräten sind nicht vorgesehen. PLA-M35–71EA in Kombination mit Inverter-Außengeräten SUZ-M Innengerätemodelle PLA-M35EA PLA-M50EA PLA-M60EA PLA-M71EA Blende für Kabel-FB PLP-6EA PLP-6EA PLP-6EA PLP-6EA Blende für Infrarot-FB (inkl. Fernbedienung) PLP-6EALM PLP-6EALM PLP-6EALM... -
Seite 9: Pla-M100-140Ea In Kombination Mit Standard-Inverter-Außengeräten Puz-M
Technische Daten PLA-M100–140EA in Kombination mit Inverter-Außengeräten PUZ-M Innengerätemodelle PLA-M100EA PLA-M125EA PLA-M140EA Blende für Kabel-FB PLP-6EA PLP-6EA PLP-6EA Blende für Infrarot-FB (inkl. Fernbedienung) PLP-6EALM PLP-6EALM PLP-6EALM Außengerätemodelle (230 V und 400 V) PUZ-M100VKA PUZ-M100YKA PUZ-M125VKA PUZ-M125YKA PUZ-M140VKA PUZ-M140YKA Nennkühlleistung Q (Min. -
Seite 10: Schalldaten
Schalldaten Schalldaten Schalldruckpegel Schalldiagramme Innengerätemodelle Hoch / Medium 1 / Medium 2 / Niedrig PLA-M35EA Lüfterstufe Schalldruck Linie [dB(A)] (Heiz- und Kühlbetrieb) Hoch PLA-M35EA 31 / 29 / 28 / 26 Medium 1 Medium 2 PLA-M50EA 32 / 31 / 29 / 27 Niedrig PLA-M60EA 32 / 31 / 29 / 27... - Seite 11 Schalldaten PLA-M100EA PLA-M125EA Schalldruck Linie Schalldruck Linie Lüfterstufe Lüfterstufe [dB(A)] [dB(A)] Hoch Hoch Medium 1 Medium 1 Medium 2 Medium 2 Niedrig Niedrig NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000...
-
Seite 12: Maße Und Abstände
Maße und Abstände Maße und Abstände Abmessungen Logo des Herstellers Automatische Luftleitlamelle (Luftaustritt) Überlauf 530 (Luftaustrittsöffnung) Eckenmodul mit i-see-Sensor Hinweis: Optional, kann auch an anderer Ecke eingebaut werden (nicht an Ecke mit Kondensatanschluss, kann an der Fernbedienung eingerichtet werden) Optional: Optional: Ansauggitter, Grill Tastenfeld mit Infrarot-Empfänger,... -
Seite 13: Installationsabstände
Maße und Abstände Installationsabstände Innengerätemodelle E [mm] F [mm] PLA-M35/50/60/71EA Mind. 265 Max. 3500 PLA-M100/125/140EA Mind. 305 Max. 4500 Wand Innengerät Innengerät Zwischen den Zimmer- Abschlussblende Innengeräten: decke Mindestens 3000 mm Einbauten Mindestens 2500 mm über FFB Mindestens 1500 mm Fußboden Vorbereitete Frischluftöffnung Absenktiefe für den Filterlift... -
Seite 14: Planungs- Und Installationshinweise
Luftstromtechnische Daten Planungs- und Installationshinweise • Wählen Sie eine entsprechende Abschlussblende für die Deckenkassette aus. • Verwenden Sie als Abflussleitung einen PVC-Schlauch VP-25 (DaØ 32 mm). Eine Kondensatpumpe ist bereits integriert. Die max. Förderhöhe beträgt 850 mm. • Verwenden Sie M10-Gewindestangen als Aufhängeschrauben (nicht mitgeliefert). •... - Seite 15 Luftstromtechnische Daten PLA-M35EA Temperaturverteilung [°C] <Kühlbetrieb> Standard Horizontaler Ausblas mit 10° 4-Wege-Ausblas Deckenhöhe 2,7 m Entfernung am Boden [m] [°C] <Heizbetrieb> Standard Vertikaler Ausblas mit 60° 4-Wege-Ausblas Deckenhöhe 2,7 m Entfernung am Boden [m] Luftstromverteilung [m/s] <Kühlbetrieb> Standard Horizontaler Ausblas mit 10° 4-Wege-Ausblas Deckenhöhe 2,7 m Entfernung am Boden [m]...
- Seite 16 Luftstromtechnische Daten PLA-M50EA Temperaturverteilung [°C] <Kühlbetrieb> Standard 25 25 25 25 Horizontaler Ausblas mit 10° 23 23 23 23 4-Wege-Ausblas Deckenhöhe 2,7 m 25 25 25 25 27 27 27 27 Entfernung am Boden [m] [°C] <Heizbetrieb> Standard 24 24 24 24 Vertikaler Ausblas mit 60°...
- Seite 17 Luftstromtechnische Daten PLA-M60EA Temperaturverteilung [°C] <Kühlbetrieb> Standard 25 25 25 25 Horizontaler Ausblas mit 10° 23 23 23 23 4-Wege-Ausblas Deckenhöhe 2,7 m 25 25 25 25 27 27 27 27 Entfernung am Boden [m] [°C] <Heizbetrieb> Standard 24 24 24 24 30 30 30 30...
- Seite 18 Luftstromtechnische Daten PLA-M71EA Temperaturverteilung [°C] <Kühlbetrieb> Standard Horizontaler Ausblas mit 10°, 25 25 25 25 23 23 4-Wege-Ausblas, 23 23 Deckenhöhe 2,7 m 25 25 25 25 27 27 27 27 Entfernung am Boden [m] [°C] <Heizbetrieb> Standard 24 24 24 24 Vertikaler Ausblas mit 60°, 30 30...
- Seite 19 Luftstromtechnische Daten PLA-M100EA Temperaturverteilung [°C] <Kühlbetrieb> Standard 23 23 23 23 Horizontaler Ausblas mit 10°, 4-Wege-Ausblas, Deckenhöhe 2,7 m Entfernung am Boden [m] [°C] <Heizbetrieb> Standard Vertikaler Ausblas mit 60°, 4-Wege-Ausblas, 30 30 30 30 24 24 24 24 Deckenhöhe 2,7 m 28 28 28 28 24 24...
- Seite 20 Luftstromtechnische Daten PLA-M125EA Temperaturverteilung [°C] <Kühlbetrieb> Standard Horizontaler Ausblas mit 10°, 23 23 23 23 25 25 25 25 4-Wege-Ausblas, Deckenhöhe 2,7 m 27 27 27 27 27 27 27 27 Entfernung am Boden [m] [°C] <Heizbetrieb> Standard Vertikaler Ausblas mit 60°, 4-Wege-Ausblas, 30 30 30 30...
- Seite 21 Luftstromtechnische Daten PLA-M140EA Temperaturverteilung [°C] <Kühlbetrieb> Standard Horizontaler Ausblas mit 10°, 4-Wege-Ausblas, Deckenhöhe 2,7 m Entfernung am Boden [m] [°C] <Heizbetrieb> Standard Vertikaler Ausblas mit 60°, 4-Wege-Ausblas, Deckenhöhe 2,7 m Entfernung am Boden [m] Luftstromverteilung [m/s] <Kühlbetrieb> Standard Horizontaler Ausblas mit 10°, 4-Wege-Ausblas, Deckenhöhe 2,7 m Entfernung am Boden [m]...
-
Seite 22: Kältetechnischer Anschluss
Kältetechnischer Anschluss Kältetechnischer Anschluss Kältemittel und Rohrleitungen 6.1.1 Kältemittel Die hier aufgeführten Klimageräte sind für den Betrieb mit R32 ausgelegt. Die Innengeräte werden ohne Kältemittelfüllung ausgeliefert (das Kältesystem der Innengeräte ist getrocknet, evakuiert und mit Schutzgas gefüllt). Die Außengeräte sind ab Werk mit Kältemittel R32 vorgefüllt. -
Seite 23: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Achtung! • Der elektrische Anschluss der Klimageräte darf nur durch eine Fachkraft mit anerkannter Ausbildung für Elektrotechnik erfolgen. • Bei Einsatz eines FI-Schutzschalters verwenden Sie bitte eine allstromsensitive Ausführung. Hinweis! Bitte beachten Sie hierzu auch die aktuellen Installationsanleitungen! Anschlussschemata für Singlesplit-Systeme (1:1-Systeme) 7.1.1 Spannungsversorgung des Innengerätes erfolgt über das Außengerät... - Seite 24 Elektrischer Anschluss 7.1.2 Separater Anschluss des Innengerätes an die Spannungsversorgung Das Innengerät kann auch separat an die Spannungsversorgung angeschlossen werden, z.B. bei Austausch eines vorhandenen Innengerätes älterer Bauart. Dann werden nur die Steuersignale über 2 Kabel an die Klemmen S2 und S3 (TB4) vom Außengerät übertragen.
-
Seite 25: Anschlussschemata Für Multisplit-Systeme
Elektrischer Anschluss Anschlussschemata für Multisplit-Systeme Die Spannungsversorgung der Innengeräte erfolgt durch das Außengerät. Versorgungsspannung und Steuersignale werden über drei Leitungen an die Klemmen S1, S2 und S3 (TB4) vom Außengerät an die Innengeräte übertragen. Bei Systemen mit zwei, drei oder vier Innengeräten an einem Außengerät werden die Steuerleitungen vom Außengerät an das ers- te Innengerät geführt und von dort aus bis zum letzten Innengerät durchgeschleift. -
Seite 26: Kabelspezifikationen
Elektrischer Anschluss Kabelspezifikationen 7.3.1 Ausführung der Leitungen für Spannungsversorgung und Absicherung Spannungsversorgung PUZ-M100VKA PUZ-M125VKA PUZ-M140VKA der Außengeräte Nennspannung 230 V 230 V 230 V Anzahl der Adern und Querschnitt 3 × mind. 4,0 mm² 3 × mind. 4,0 mm² 3 × mind. 6,0 mm² Absicherung 32 A 32 A... -
Seite 27: Schaltungsdiagramm
Elektrischer Anschluss Schaltungsdiagramm Blende mit Filter- Eckenmodul mit Eckenmodul mit Lift (optional) Bedienfeld und IR- CN4G i-see-Sensor Empfänger (optional) (optional) i-see- Sensor LED2 LED1 tº tº tº CN4G CN105 CN4F CN20 CN44 CNMF CN4Z CN90 (RD) (BU) (WH) (RD) (WH) (WH) (WH) (WH) -
Seite 28: Zubehör
Zubehör Fernbedienungen 8.1.1 Kompakt-Fernbedienung PAC-YT52CRA Bei der Kompakt-Kabelfernbedienung wurden die Steue- rungsmöglichkeiten auf die wesentlichen Grundfunktionen Ein-/Ausschalten, Temperatur- und Betriebsartenwahl sowie Luftklappensteuerung beschränkt. MITSUBISHI ELECTRIC Bezeichnung Beschreibung PAC-YT52CRA MA-Kabelfernbedienung Funktionsumfang Eingeschränkte Grundfunktionen Abmessungen B x H x T (mm) 70 x 120 x 14,5 TEMP. -
Seite 29: Gerätezubehör
Zubehör Gerätezubehör 8.2.1 Blende inklusive Infrarotfernbedienung PLP-6EALM In der Abschlussblende PLP-6EALM sind ein Infrarotempfänger Bedienelemente eingebaut. passende Infrarotfernbedienung wird mitgeliefert. Bezeichnung Beschreibung PLP-6EALM Abschlussblende mit Fernbedienung und -empfänger Anwendung Zur Steuerung der Deckenkassette mit- tels Infrarotfernbedienung Abmessungen B×H×T [mm] 950×40×950 8.2.2 Infrarot-Empfangseinheit PAR-SE9FA-E Das Eckenmodul PAR-SE9FA-E mit Infrarot-Empfänger und... - Seite 30 Zubehör 8.2.4 Außenluftkasten inkl. Filtergehäuse PAC-SJ41TM-E Der Außenluftkasten dient zur Einbringung von Außenluft in die Deckenkassette. Der Außenluftanteil kann bis zu 20 % des Nenn-Luftvolumenstroms betragen. Zur Montage zwischen Innengerät und Blende, Bauhöhe 135 mm. Bezeichnung Beschreibung PAC-SJ41TM-E Außenluftkasten inkl. Filtergehäuse Anwendung •...
- Seite 31 Zubehör 8.2.7 I-See Sensor PAC-SE1ME-E Der i-See Sensor misst die Temperatur im Bodenbereich und sorgt mit der automatischen Gebläsesteuerung dafür, dass Temperaturschichtungen minimiert werden. Durch die besse- re Temperaturverteilung wird die Verdichterlaufzeit und der Energieverbrauch reduziert. Bezeichnung Beschreibung PAC-SE1ME-E Eckenmodul mit i-See Sensor Anwendung Zum Einbau in die Abschlussblende Material...
-
Seite 32: Steuerungszubehör
Zubehör Steuerungszubehör 8.3.1 Adapter zur Fernüberwachung PAC-SF40RM-E Alle Mr. Slim-Innengeräte benötigen für die gleichzeitige ex- terne Bedienung Abfrage Betriebs- Störungsmeldungen das optionale Betriebs- und Störmelde- set PAC-SF40RM-E. Mit diesem Set, bestehend aus der Fern- abfragebox und den passenden Leitungen und Steckkontak- ten, können externe Ein- und Ausschaltsignale (z.B. - Seite 33 Zubehör 8.3.3 Fern-Ein/Aus-Adapter PAC-SE55RA-E Der Fern-Ein/Aus-Adapter ermöglicht das Ein/Ausschalten des Klimagerätes z.B. von einer zentralen Leitwarte. Dazu ist eine bauseitig zu erstellende Schaltung erforderlich, die mit dem mitgelieferten konfektionierten Anschlusskabel mit dem Anschluss CN32 auf der Steuerplatine des Innengerätes ver- bunden wird.
-
Seite 34: Melcloud (Wifi-Adapter Mac-567If-E)
Diese bequeme und intelligente App-Steuerung ist kosten- los im Apple- und Android-Store verfügbar. Sie verwandelt mobile Endgeräte in virtuelle Fernbedienungen, mit denen Endverbraucher und Anlagenbauer Klimaanlagen von Mitsubishi Electric ortsunabhängig steuern können. WiFi-Adapter IT Terminal 1. Lokaler Anschluss via Router 2. -
Seite 35: Mitsubishi Electric Ist Für Sie Vor Ort
Unsere Klimaanlagen und Wärmepumpen enthalten fluorierte Treibhausgase R410A, R407C, R134a und R32. Weitere Informationen finden Sie in der entsprechenden Bedienungsanleitung. Alle Angaben und Abbildungen ohne Gewähr. Nicht alle Produkte sind in allen Ländern verfügbar. Version 1/2019 / © Mitsubishi Electric Europe B. V.
