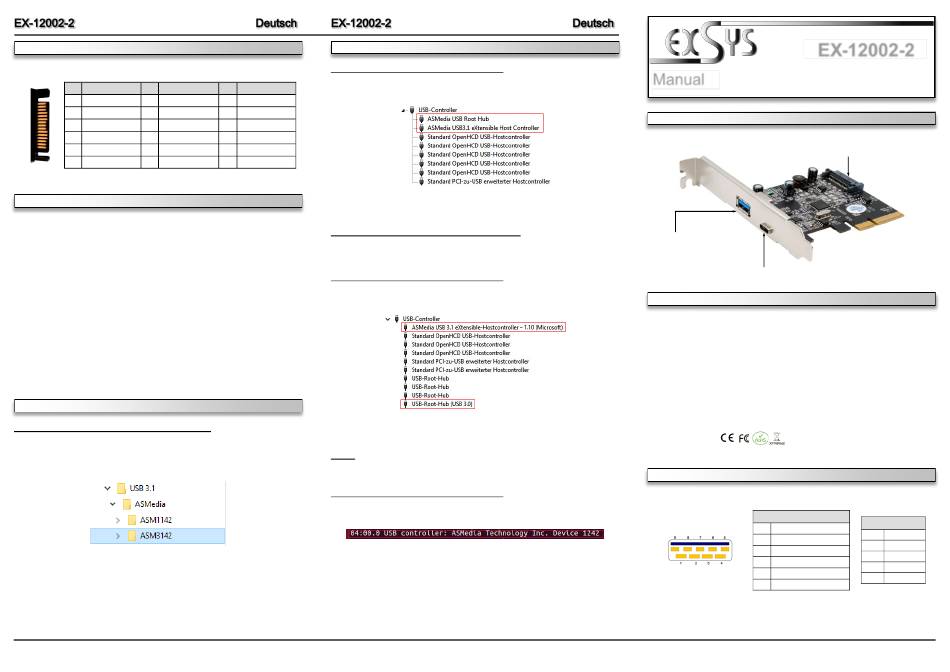

ANSCHLÜSSE
J1:
Pin
Belegung
Pin
Belegung
1
3.3 Volt (Orange)
7
5 Volt (pre-charge)
2
3.3 Volt (Orange)
8
5 Volt (Rot)
3
3.3 Volt (pre-charge)
9
5 Volt (Rot)
4
Ground (Schwarz)
10
Ground (Schwarz)
5
Ground (Schwarz)
11
Reserviert
6
Ground (Schwarz)
12
Ground (Schwarz)
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-12002-2 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Anschlüsse J1)
4.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-12002-2
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
12002-2 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die EX-12002-2 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003/ 2008/ 2012
Windows erkennt beim Start einen neuen „USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„setup.exe" welches sich im Ordner „ASM3142" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Pin
Belegung
13
12 Volt (pre-charge)
14
12 Volt (Gelb)
15
12 Volt (Gelb)
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12002-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12002-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Jetzt müssten Sie folgenden Eintrag sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
LAYOUT
P1: 1x USB 3.2
DESCRIPTION & TECHNICAL INFORMATION
The EX-12002-2 is a plug & play high-speed USB 3.2 (Gen2) expansion card for the PCI-
Express Bus. The EX-12002-2 provides 2 external ports, of which the A-Port provide 900mA
and the C-Port 3A power. There support the full power at the two external ports, without the
extra power from the PC power supply. It uses data transfer rates up to 10Gbit/s. The EX-12002
-2 design fully utilize the ASMedia chipset, which represents the latest in super speed+ USB 3.2
interface technology. In combination with the fast PCI-Express Bus it provides a secure and
very high data transfer on each single port. It supports all PCI-Express slots x4 to x16. It sup-
ports all USB connections from 1.1 to 3.2.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
P1:
3
EX-12002-2
Manual
Vers. 1.0 / 05.05.21
J1: SATA 15 pin Power connector
from the PC Power Supply
(Gen2) A-Port
P2: 1x USB 3.2 (Gen2) C-Port
PCI-Express x4 to x16
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux
1x USB 3.2 (Gen2) A-Port, 1x USB 3.2 (Gen2) C-Port, 1x SATA 15 Pin
EX-12002-2, Low Profile Bracket, Driver CD, Manual
USB 3.2 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
4
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
