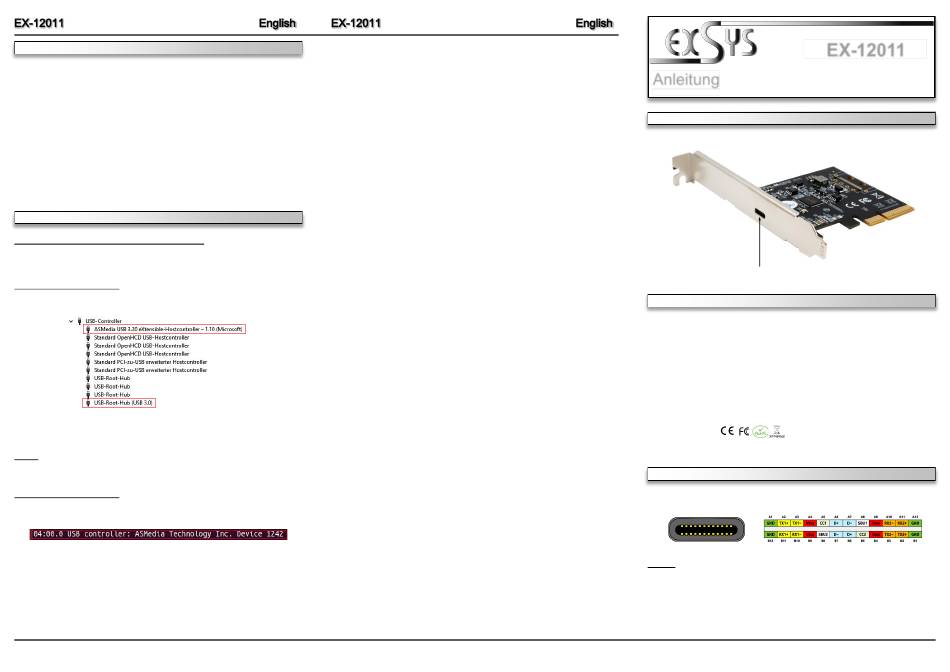

HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions for the EX-12011. Please refer your
computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Then attach the card with a screw to the rear panel of the computer.
5. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
Linux
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Now you should see the following new entry:
If you see this or a similar information the device is installed correctly.
5
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

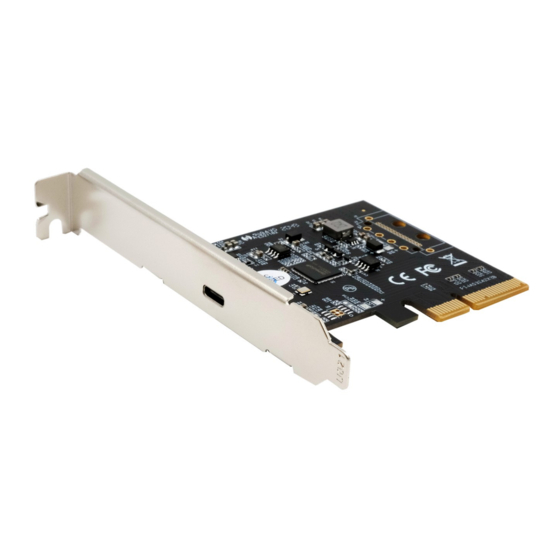

Die EX-12011 ist eine USB 3.2 (Gen2x2) PCI-Express Karte. Sie ist mit 1 externen Port ausge-
stattet, der 2,4A Strom zu Verfügung stellt. Die EX-12011 unterstützt die volle Leistung von 3A
an dem externen Port ohne das Sie zusätzlichen Strom vom PC-Netzteil benötigen. Sie unter-
stützt alle PCI-Express Slots von x4 bis x16. Der serielle PCI-Express Bus unterstützt optimal
die Leistung des schnellen ASMedia Chipsatz. Die EX-12011 gewährleistet so eine sichere
Datenübertragung und exzellente Performance von bis zu 20Gbit pro Sekunde! Die EX-12011
unterstützt alle USB Anschlüsse von 1.1 bis 3.2.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
P1:
Hinweis!
Durch die doppel Belegung der Pin's, kann der USB Typ-C Stecker beidseitig in die
Buchse gesteckt werden.
6
EX-12011
Anleitung
Vers. 1.0 / 05.05.21
P1: 1x USB 3.2 (Gen2x2) C-Buchse
PCI-Express x4 bis x16
Windows 8.x/ 10/ Server 2012 R2, 2016 & 2019/ Linux
1x USB 3.2 (Gen2x2) C-Buchse
EX-12011, Low Profile Bügel, Anleitung
