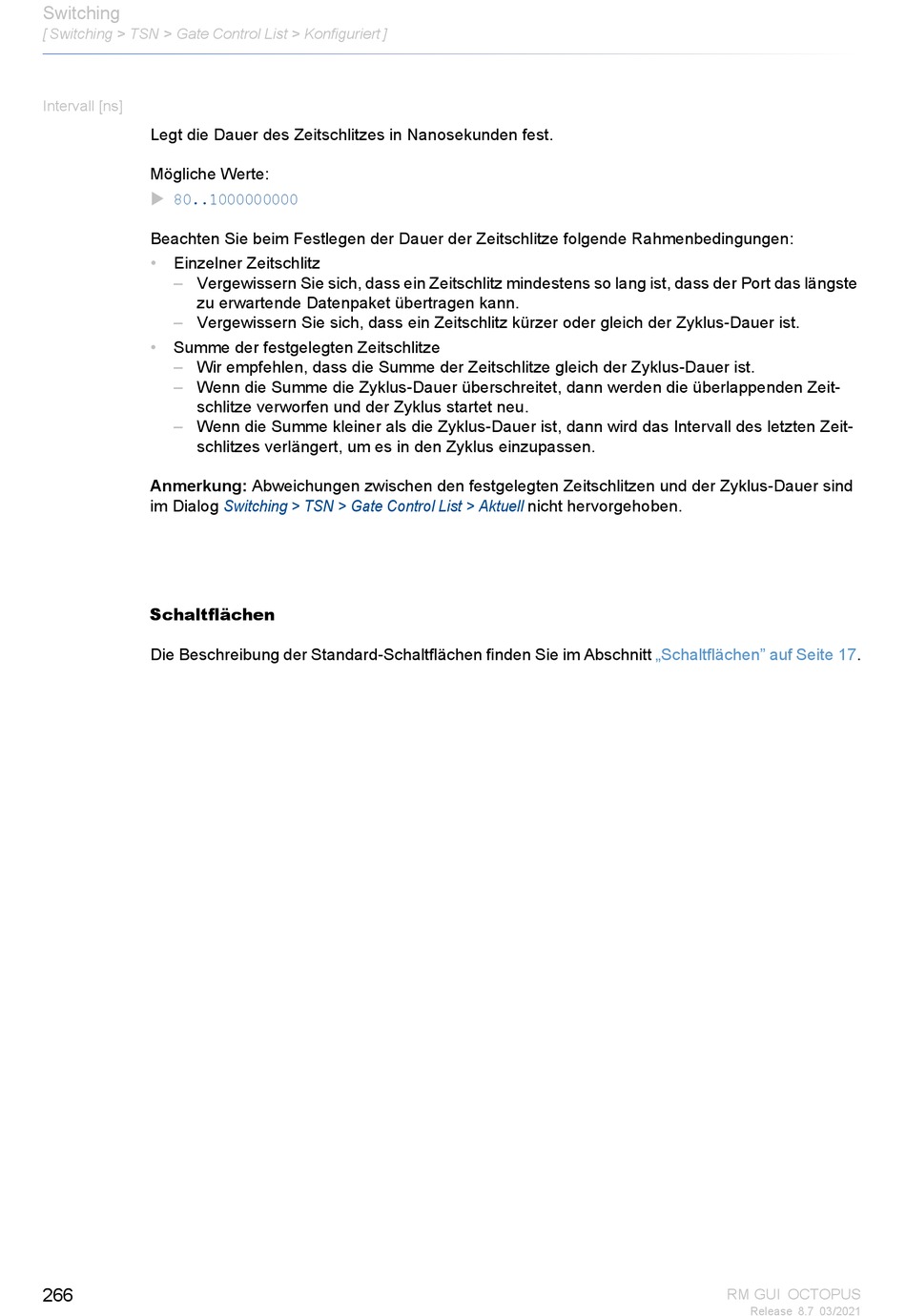

Belden Hirschmann OCTOPUS Referenzhandbuch Seite 267

Switching
[ Switching > TSN > Gate Control List > Konfiguriert ]
Intervall [ns]
Legt die Dauer des Zeitschlitzes in Nanosekunden fest.
Mögliche Werte:
80..1000000000

Beachten Sie beim Festlegen der Dauer der Zeitschlitze folgende Rahmenbedingungen:
• Einzelner Zeitschlitz
– Vergewissern Sie sich, dass ein Zeitschlitz mindestens so lang ist, dass der Port das längste
zu erwartende Datenpaket übertragen kann.
– Vergewissern Sie sich, dass ein Zeitschlitz kürzer oder gleich der Zyklus-Dauer ist.
• Summe der festgelegten Zeitschlitze
– Wir empfehlen, dass die Summe der Zeitschlitze gleich der Zyklus-Dauer ist.
– Wenn die Summe die Zyklus-Dauer überschreitet, dann werden die überlappenden Zeit-
schlitze verworfen und der Zyklus startet neu.
– Wenn die Summe kleiner als die Zyklus-Dauer ist, dann wird das Intervall des letzten Zeit-
schlitzes verlängert, um es in den Zyklus einzupassen.
Anmerkung: Abweichungen zwischen den festgelegten Zeitschlitzen und der Zyklus-Dauer sind
im Dialog
Schaltflächen
Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt
266
Switching > TSN > Gate Control List > Aktuell
nicht hervorgehoben.
„Schaltflächen" auf Seite 17.
RM GUI OCTOPUS
Release 8.7 03/2021
