Seite 1

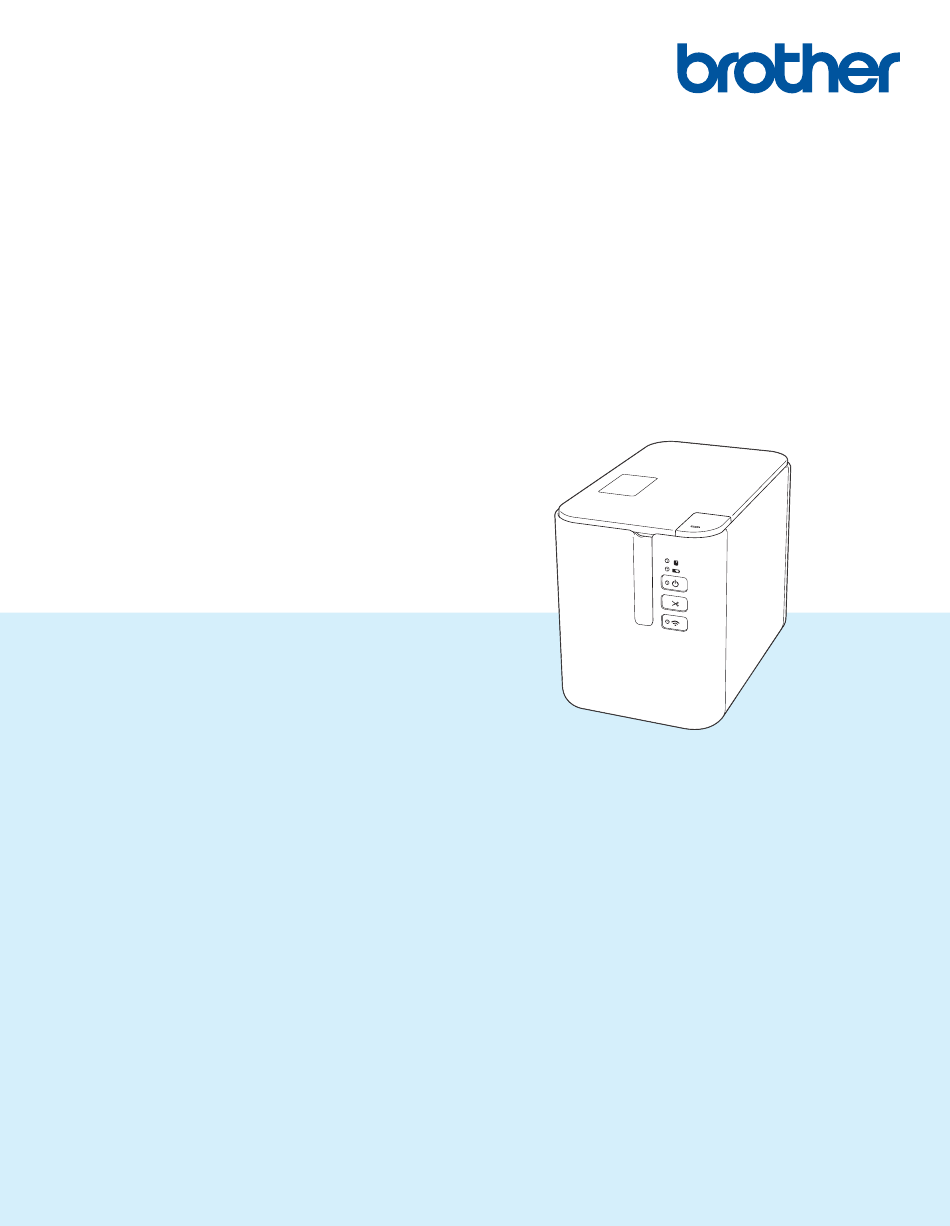

Benutzerhandbuch P900W/P950NW P900W P950NW Lesen Sie diese Anleitung vor der Benutzung des Produkts vollständig durch und bewahren Sie sie zum späteren Nachschlagen auf. Version 03...
Die verfügbaren Optionen und Verbrauchsmaterialien können je nach Land variieren. Verfügbare Handbücher Besuchen Sie die Brother Support Website unter support.brother.com und klicken Sie auf der Seite Ihres Modells auf Handbücher, um die neuesten Handbücher herunterzuladen. Produkt-Sicherheitshinweise Dieses Handbuch enthält Sicherheitsinformationen, die Sie vor Gebrauch des Geräts lesen müssen.
In diesem Handbuch verwendete Symbole Im vorliegenden Handbuch werden folgende Symbole verwendet: WARNUNG Weist auf Maßnahmen hin, die Verletzungsrisiken vermeiden. Kennzeichnet Verfahren, die Sie einhalten müssen, um kleinere Verletzungen oder VORSICHT Schäden am Gerät zu vermeiden. Weist auf Informationen oder Anweisungen hin, die befolgt werden sollten. Die Wichtig Nichtbeachtung kann zu Schäden oder Fehlfunktionen führen.
Inhaltsverzeichnis Teil I Grundfunktionen Einrichten des P-touch Beschriftungsgeräts Allgemeine Beschreibung ..........................2 Vorderseite ............................2 Rückseite.............................3 Netzanschluss ............................4 Bandkassette einlegen ..........................5 Gerät ein-/ausschalten..........................7 Bandvorlauf ...............................7 Drucken über den Computer Installieren von Druckertreiber und Software.....................8 Das Gerät mit einem Computer verbinden ....................9 Verbindung über USB..........................9 Verbindung über WLAN........................9 Verbindung über verkabeltes LAN (nur P950NW)................12 Von einem Computer aus drucken ......................13...
Seite 6
Einstellungen des P-touch Beschriftungsgeräts ändern Druckereinstellungen-Dienstprogramm für Windows ................27 Bevor Sie das Druckereinstellungen-Dienstprogramm verwenden ...........27 Verwendung des Druckereinstellungen-Dienstprogramms für Windows..........28 Kommunikationseinstellungen für Windows ....................30 Dialogfeld „Einstellungen“........................30 Menüleiste ............................32 Registerkarte „Allgemein“ ........................35 Registerkarten „Verkabeltes LAN“ (nur P950NW) / „Wireless-LAN“ ..........37 Registerkarte „Wireless Direct“......................41 Registerkarte „Bluetooth“...
Seite 7
Andere Funktionen Einstellungen des P-touch Beschriftungsgeräts bestätigen..............82 Massenspeichermodus..........................82 Beschreibung.............................82 Verwendung des Massenspeichermodus..................83 Verteiltes Drucken (nur Windows) ......................84 Etiketten im hochauflösenden Modus drucken ..................88 Etiketten im Hochgeschwindigkeitsmodus drucken.................89 Etiketten im Hochqualitätsmodus drucken....................90 Teil II Anwendung Cable Label Tool verwenden (nur Windows) Cable Label Tool starten..........................92 Kabelbeschriftung erstellen ........................94 Anschlüsse ............................94...
Seite 8
Vorlagen mit P-touch Transfer Express übertragen (nur Windows) P-touch Transfer Express vorbereiten ....................126 Vorlage an den P-touch Transfer Manager übertragen .................127 Vorlage als Transfer-Package-Datei (.pdz) speichern................128 Transfer-Package-Datei (.pdz) und P-touch Transfer Express an den Benutzer verteilen....130 Transfer-Package-Datei (.pdz) an das Gerät übertragen ..............131 P-touch-Software aktualisieren Cable Label Tool (nur Windows) und P-touch Editor aktualisieren ............134 Für Windows............................134...
Seite 9
Problemlösung Übersicht..............................156 Druckprobleme ..........................156 Probleme mit Etiketten ........................159 Probleme mit dem Gerät .........................160 Probleme mit der Netzwerkeinrichtung....................161 Das Gerät kann nicht über das Netzwerk drucken Das Gerät wird auch nach erfolgreicher Installation nicht im Netzwerk gefunden ......162 Probleme mit der Sicherheitssoftware.....................162 Den Betrieb der Netzwerkgeräte prüfen ..................163 Versionsinformationen........................163 LED-Anzeigen............................164...
Seite 10
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Allgemeine Beschreibung ........................193 LCD ...............................194 Hauptbildschirm..........................194 Bedienfeld..............................196 Bedienfeld austauschen ........................197 Drucken mit dem Bedienfeld-Display.....................200 Einstellungen für das Bedienfeld-Display ....................201 Festlegen von Einstellungen über das Bedienfeld-Display .............201 Etikettenlayout erstellen (nur Windows) ....................206 Erstellen einer Vorlage ........................206 Verknüpfen einer Datenbank mit einer Vorlage................210 Etikettenlayout an das Gerät übertragen ....................212 Auswählen des Bedienfelds ......................214...
Seite 11
Teil I Grundfunktionen Einrichten des P-touch Beschriftungsgeräts Drucken über den Computer Von einem Mobilgerät aus drucken Verbindung über andere Schnittstellen (serielle Schnittstelle/Bluetooth) Einstellungen des P-touch Beschriftungsgeräts ändern Etiketten mithilfe von P-touch Template drucken Andere Funktionen...
Einrichten des P-touch Beschriftungsgeräts Rückseite P900W P950NW 1 Netzadapterbuchse 2 Serieller Anschluss 3 USB-Anschluss (für Computer) 4 USB-Host (für Barcode-Scanner) 5 LAN-Anschluss Wichtig Bevor Sie das Gerät verwenden, entfernen Sie das Schutzmaterial wie folgt. 1 Drücken Sie zum Öffnen der Bandfachabdeckung die entsprechende Taste.
Einrichten des P-touch Beschriftungsgeräts Netzanschluss Verwenden Sie für dieses Gerät den Netzadapter AD9100ESA. Schließen Sie den Netzadapter direkt an das Gerät an. Stecken Sie den Stecker des Netzadapterkabels in die mit „DC IN 24 V“ gekennzeichnete Netzadapterbuchse am Gerät. Verbinden Sie den Stecker des Stromversorgungskabels mit dem Netzadapter. 1 Netzadapter 2 Stromversorgungskabel Stecken Sie den Netzstecker des Netzadapters in eine standardmäßige Netzsteckdose.
Einrichten des P-touch Beschriftungsgeräts Bandkassette einlegen In Ihrem Gerät können TZe-, FLe- und HSe-Kassetten verwendet werden. Wichtig Entfernen Sie vor dem Einlegen der Bandkassette gegebenenfalls die zugehörige Schutzpappe. Stellen Sie sicher, dass das Schriftband nicht gewellt ist und dass es unter den Bandführungen liegt. Liegt es nicht unter den Bandführungen, führen Sie es wie abgebildet unter ihnen hindurch.
Seite 16
Einrichten des P-touch Beschriftungsgeräts Wichtig • Achten Sie beim Einlegen der Bandkassette darauf, dass weder das Schriftband noch das Farbband am Druckkopf hängen bleibt. • Achten Sie darauf, dass das Band straff gezogen ist. Sonst kann das Band am Vorsprung (2) hängen bleiben, wird geknickt oder zerknittert und verursacht einen Bandstau.
Einrichten des P-touch Beschriftungsgeräts Gerät ein-/ausschalten Ein: Drücken Sie die Taste (Ein/Aus), um das Gerät einzuschalten. Die Anzeige (Ein/Aus) leuchtet grün. Aus: Drücken Sie die Taste (Ein/Aus) und halten Sie sie gedrückt, um das Gerät auszuschalten. Eventuell leuchtet die Anzeige (Ein/Aus) orange, bis der Ausschaltvorgang abgeschlossen ist.
Installieren Sie zum Drucken von Ihrem Windows- oder Mac-Computer die entsprechenden Druckertreiber, das Cable Label Tool, den P-touch Editor und weitere Anwendungen. Besuchen Sie unsere Website (install.brother) und laden Sie das Installationsprogramm für die aktuellste Software und die Handbücher herunter.
Drucken über den Computer Das Gerät mit einem Computer verbinden Schließen Sie das Gerät unter Verwendung einer der folgenden Methoden an: Verbindung über USB-Kabel Siehe Verbindung über USB auf Seite 9. Wireless-LAN-Verbindung Siehe Verbindung über WLAN auf Seite 9. ...
Seite 20
Drucken über den Computer Wichtig • Wenn Sie das Gerät mit Ihrem Netzwerk verbinden wollen, sollten Sie sich vor der Installation an Ihren Systemadministrator wenden. Bevor Sie mit dieser Installation beginnen können, müssen Sie Ihre WLAN- Einstellungen bestätigen. • Wenn Sie die WLAN-Einstellungen erneut konfigurieren möchten oder der Status der WLAN-Verbindung für Ihr Gerät nicht klar ist, setzen Sie die WLAN-Einstellungen des Geräts zurück.
Seite 21
Drucken über den Computer Für Mac Starten Sie den Konfigurationsassistenten für Wireless-Geräte, der im Druckertreiberpaket enthalten ist, und befolgen Sie dann die Anweisungen auf dem Bildschirm. Der Konfigurationsassistent für Wireless-Geräte befindet sich im Ordner [Dienstprogramme]. Geben Sie die von Ihnen notierte SSID ein oder klicken Sie auf [Suchen], um die SSID aus der angezeigten Liste auszuwählen.
Drucken über den Computer Ad-hoc-Modus Nachdem Sie unter Windows den Druckertreiber und andere Anwendungen auf Ihrem Computer installiert haben, stellen Sie den Ad-hoc-Modus über das auf dem Computer installierte Druckereinstellungen- Dienstprogramm ein. Bei einem Mac richten Sie den Ad-hoc-Modus mit dem Assistenten zur Einrichtung von Wireless-Geräten ein. Wireless-Funktion ein- oder ausschalten Zum Ein- oder Ausschalten der Wireless-Funktion drücken Sie die Taste (WLAN).
Für einen effizienten Einsatz des Geräts sind diverse Anwendungen und Funktionen verfügbar. Sie müssen den Druckertreiber installieren, um diese Anwendungen zu verwenden. Besuchen Sie unsere Website (install.brother) und laden Sie das Installationsprogramm für die Anwendungen und den Druckertreiber herunter. Anwendung...
Drucken über den Computer Von Ihrem Computer aus drucken Mit diesem Gerät kann auf verschiedene Arten gedruckt werden. Im Folgenden wird das Verfahren zum Drucken über einen Computer mithilfe des Cable Label Tools oder des P-touch Editors beschrieben. Starten Sie das Cable Label Tool oder den P-touch Editor und öffnen Sie dann das zu druckende Dokument.
Seite 25
Drucken über den Computer Tabelle Schnittoptionen Autoschnitt Halbschnitt Kettendruck Bild Nein Nein Nein Nein Spezialband Nein ― ― (FLe-Einzelfähnchen) ― ― (FLe-Einzelfähnchen) Hinweis • Wenn Sie mehrere Kopien verschiedener Etiketten drucken, wählen Sie die Option „Kettendruck“, um den Leerraum zwischen den Etiketten zu reduzieren. (Siehe Tabelle Schnittoptionen auf Seite 14.) •...
Drucken über den Computer Etiketten aufkleben Falls notwendig, schneiden Sie mit einer Schere das Etikett in die gewünschte Form und Größe. Ziehen Sie das Etikett von der Trägerfolie ab. Kleben Sie es dann auf den gewünschten Gegenstand und streichen Sie mit dem Finger darüber, um das Etikett sicher zu befestigen.
Das Gerät mit einem Mobilgerät verbinden Sie können das Gerät mit einem Mobilgerät verbinden. Um Etiketten direkt auf Ihrem Mobilgerät zu erstellen und von dort aus zu drucken, installieren Sie die Brother-Apps und verbinden Sie dann das Gerät mit Ihrem Mobilgerät.
Von einem Mobilgerät aus drucken Hinweis • Die SSID-/Kennwort-Werkseinstellung lautet: SSID: „DIRECT-*****_PT-P900W“ bzw. „DIRECT-*****_PT-P950NW“ mit „*****“ als die letzten fünf Ziffern der Seriennummer des Produkts. (Das Etikett mit der Seriennummer finden Sie im Bandfach des Geräts.) Kennwort (Netzwerkschlüssel): 00000000 • Über einen Wireless-Zugangspunkt/Router können Sie das Gerät im Infrastruktur-Modus mit einem Mobilgerät verbinden.
Seite 29
Von einem Mobilgerät aus drucken Schnittoptionen Mit den Schnittoptionen kann festgelegt werden, wie das Schriftband beim Ausdruck vorgeschoben und abgeschnitten wird. Wenn Sie über die App von einem Mobilgerät aus drucken, stellen Sie die Schnittoption über die Druckoption ein. Eine Liste der verfügbaren Einstellungen finden Sie in der folgenden Tabelle: Tabelle Schnittoptionen Autoschnitt Halbschnitt...
Seite 30
Von einem Mobilgerät aus drucken Tabelle Schnittoptionen Autoschnitt Halbschnitt Kettendruck Bild Nein Nein Nein Spezialband Nein (FLe-Einzelfähnchen) ― ― (Nur Mobile Cable Label Tool) (FLe-Einzelfähnchen) ― ― (Nur Mobile Cable Label Tool) Hinweis • Wenn Sie mehrere Kopien verschiedener Etiketten drucken, wählen Sie die Option „Kettendruck“, um den Leerraum zwischen den Etiketten zu reduzieren.
Von einem Mobilgerät aus drucken Mit einem Mobilgerät Vorlagen drucken, die auf einem Computer erstellt wurden Mit dem P-touch Transfer Manager können Sie Vorlagendaten, die mit dem P-touch Editor erstellt wurden, im BLF- oder PDZ-Format speichern. Anschließend können Sie die gespeicherte Datei mit Mobile Transfer Express über Ihr Mobilgerät an das Gerät senden und die Datei drucken.
Von einem Mobilgerät aus drucken Etiketten aufkleben Falls notwendig, schneiden Sie mit einer Schere das Etikett in die gewünschte Form und Größe. Ziehen Sie das Etikett von der Trägerfolie ab. Kleben Sie es dann auf den gewünschten Gegenstand und streichen Sie mit dem Finger darüber, um das Etikett sicher zu befestigen.
Verbindung über andere Schnittstellen (serielle Schnittstelle/Bluetooth) Um einen Barcode-Scanner oder eine Waage mit dem P-touch Beschriftungsgerät über ein serielles Kabel oder Bluetooth zu verbinden und die Funktionen von P-touch Template zu verwenden, müssen Sie im Vorfeld eine Vorlage auf das Gerät übertragen. Druckertreiber und Software installieren Installieren Sie den Druckertreiber und die Software (P-touch Editor).
Druckereinstellungen-Dienstprogramm. Für weitere Informationen zum Einstellen der Baudrate für das Gerät laden Sie sich das Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) (nur auf Englisch) von der Brother Support Website unter support.brother.com herunter.
• Für serielle Schnittstellen sollten Sie geschirmte Schnittstellenkabel verwenden, um die Einhaltung der EMV-Grenzwerte (elektromagnetische Verträglichkeit) sicherzustellen. • Änderungen, die nicht ausdrücklich von Brother Industries, Ltd. genehmigt wurden, können die Leistung und Druckqualität beeinträchtigen und werden von der begrenzten Garantie nicht abgedeckt.
Verbindung über andere Schnittstellen (serielle Schnittstelle/Bluetooth) Mit Bluetooth verbinden (optional: PA-BI-002) (nur P950NW) Sie können das Gerät über Bluetooth (optional: PA-BI-002) mit einem Barcode-Scanner oder einer Waage verbinden. Hinweis • Folgen Sie den Empfehlungen des Herstellers Ihrer Bluetooth-fähigen Geräte, wie z. B. des Barcode- Scanners oder Ihres Bluetooth-Adapters, und installieren Sie die erforderliche Hard- und Software.
Druckertreiber und Software auf Seite 8. • Das „Druckereinstellungen-Dienstprogramm“ wird in der [Systemsteuerung] und als Verknüpfung auf dem Desktop unter dem englischen Namen „Printer Setting Tool“ angezeigt. Wichtig Das Druckereinstellungen-Dienstprogramm ist nur in Verbindung mit kompatiblen Brother Geräten verfügbar. Bevor Sie das Druckereinstellungen-Dienstprogramm verwenden ...
Für Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2: Klicken Sie im Bildschirm [Apps] auf das Symbol [Druckereinstellungen-Dienstprogramm]. Für Windows 10: Wählen Sie über die Start-Schaltfläche [Alle Apps] und klicken Sie anschließend auf [Brother] – [Label & Mobile Printer] – [Druckereinstellungen-Dienstprogramm]. Das Hauptfenster wird angezeigt. 1 Drucker Zeigt eine Liste der verbundenen Geräte an.
Für weitere Informationen zu P-touch Template laden Sie sich das Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) (nur auf Englisch) von der Brother Support Website unter support.brother.com herunter. 5 Beenden Schließt das Fenster.
Einstellungen des P-touch Beschriftungsgeräts ändern Kommunikationseinstellungen für Windows Mit den [Kommunikationseinstellungen] im Printer Setting Tool können die Kommunikationsinformationen des Geräts festgelegt oder geändert werden, wenn das Gerät und der Computer über ein USB-Kabel miteinander verbunden sind. Sie können nicht nur die Kommunikationseinstellungen für ein Gerät ändern, sondern auch dieselben Einstellungen auf mehrere Geräte anwenden.
Seite 41
Einstellungen des P-touch Beschriftungsgeräts ändern 5 Knotenname Zeigt den Knotennamen an (Knoten können umbenannt werden). (Siehe Menüleiste auf Seite 32.) 6 Registerkarten zum Festlegen der Einstellungen Enthalten die Einstellungen, die festgelegt oder geändert werden können. Wenn auf der Registerkarte angezeigt wird, werden die Einstellungen dieser Registerkarte nicht auf das Gerät angewendet.
Einstellungen des P-touch Beschriftungsgeräts ändern Menüleiste 1 Einstellungen auf den Drucker übertragen Wendet die Einstellungen auf das Gerät an. 2 Einstellungen in Befehlsdatei speichern Speichert die festgelegten Einstellungen in einer Befehlsdatei. Die Dateinamenerweiterung lautet .bin. Die gespeicherte Befehlsdatei kann mit dem Massenspeichermodus zum Anwenden der Einstellungen auf ein Gerät genutzt werden.
Einstellungen des P-touch Beschriftungsgeräts ändern 3 Importieren Aktuelle Wireless-Einstellungen des Computers importieren Importiert die Einstellungen vom Computer. Hinweis • Zum Importieren der Wireless-Einstellungen des Computer sind Administratorrechte für den Computer erforderlich. • Nur die Einstellungen für die persönliche Sicherheitsauthentifizierung (offenes System, Authentifizierung mit öffentlichem Schlüssel und WPA/WPA2-PSK) können importiert werden.
Seite 44
Einstellungen des P-touch Beschriftungsgeräts ändern 5 Drucker nach Übernahme der neuen Einstellungen automatisch neu starten Wenn dieses Kontrollkästchen aktiviert ist, wird das Gerät nach dem Anwenden der Kommunikationseinstellungen automatisch neu gestartet. Wenn dieses Kontrollkästchen deaktiviert ist, müssen Sie das Gerät manuell neu starten. Hinweis Wenn Sie mehrere Geräte konfigurieren, können Sie die für das Ändern der Einstellungen benötigte Zeit verkürzen, indem Sie das Kontrollkästchen deaktivieren.
1 Netzwerkeinstellungen beim Einschalten Legt die Bedingungen für das Herstellen der Verbindung über WLAN beim Einschalten des Geräts fest. P900W: Wählen Sie [Standardmäßig eingeschaltet], [Standardmäßig ausgeschaltet] oder [Aktuellen Status beibehalten]. P950NW: Wählen Sie [Wireless-LAN als Standard], [Verkabeltes LAN als Standard] oder [Aktuellen Status beibehalten].
Seite 46
Einstellungen des P-touch Beschriftungsgeräts ändern IPv6 1 IPv6-Nutzung Wählen Sie [Aktivieren] oder [Deaktivieren]. 2 IPv6-Adresse vorziehen Wählen Sie diese Option aus, um der IPv6-Adresse Vorrang einzuräumen.
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarten „Verkabeltes LAN“ (nur P950NW) / „Wireless-LAN“ TCP/IP (Verkabelt) TCP/IP (Wireless) 1 Boot-Methode Wählen Sie [AUTO], [BOOTP], [DHCP], [RARP] oder [STATIC]. 2 IP-Adresse/Subnetzmaske/Gateway Legt die verschiedenen Werte für den Netzwerkbetrieb fest. Sie können diese Werte nur eingeben, wenn die IP-Adresseinstellung [STATIC] ist.
Seite 48
Einstellungen des P-touch Beschriftungsgeräts ändern 3 Methode für DNS-Server Wählen Sie [AUTO] oder [STATIC]. 4 Primäre IP-Adresse des DNS-Servers / Sekundäre IP-Adresse des DNS-Servers Sie können diese Werte nur eingeben, wenn die Einstellung für DNS-Server [STATIC] ist. IPv6 1 Statische IPv6-Adresse Legt die permanente IPv6-Adresse fest.
Einstellungen des P-touch Beschriftungsgeräts ändern Wireless-Einstellungen 1 Kommunikationsmodus Wählen Sie [Infrastruktur] oder [Ad-hoc]. 2 SSID (Netzwerkname) Durch Klicken auf [Suchen] werden die zur Auswahl stehenden SSIDs in einem separaten Dialogfeld angezeigt. 3 Kanal Zeigt eine Liste der verfügbaren Kanäle auf. Hinweis Diese Einstellung gilt nur für den Ad-hoc-Modus.
Einstellungen des P-touch Beschriftungsgeräts ändern 8 Schlüssel und Kennwort auf dem Bildschirm anzeigen Wenn dieses Kontrollkästchen aktiviert ist, werden Schlüssel und Kennwort als Klartext (unverschlüsselter Text) angezeigt. Kommunikationsmodi und Authentifizierungsmethoden/Verschlüsselungsmodi Wenn für [Kommunikationsmodus] [Ad-hoc] eingestellt ist Authentifizierungsmethode Verschlüsselungsmodus Offenes System Keine / WEP ...
Sie im Wireless Direct-Modus verwenden möchten. Hinweis Die SSID-/Kennwort-Werkseinstellung lautet: SSID: „DIRECT-*****_PT-P900W“ bzw. „DIRECT-*****_PT-P950NW“, mit „*****“ als die letzten fünf Ziffern der Seriennummer des Produkts. (Das Etikett mit der Seriennummer finden Sie im Bandfach des Geräts.) Kennwort (Netzwerkschlüssel): 00000000...
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarte „Bluetooth“ (nur P950NW) Bluetooth-Einstellungen 1 Bluetooth-Nutzung Wählen Sie [Aktivieren] oder [Deaktivieren (serieller Anschluss)]. 2 Für andere Geräte sichtbar Erlaubt, dass das Gerät von anderen Bluetooth-Geräten erkannt wird. Mögliche Einstellungen: [Auffindbar], [Nicht auffindbar] 3 PIN-Code ändern Wenn dieses Kontrollkästchen aktiviert ist, können Sie die PIN ändern.
Einstellungen des P-touch Beschriftungsgeräts ändern Geänderte Einstellungen auf mehrere Geräte anwenden Nachdem Sie Einstellungen auf das erste Gerät angewendet haben, trennen Sie das Gerät vom Computer und schließen Sie anschließend das zweite Gerät an den Computer an. Wählen Sie in der Dropdown-Liste [Drucker] das neu angeschlossene Gerät aus. Hinweis Nachdem das Kontrollkästchen [Angeschlossenen Drucker automatisch erkennen und aktuelle Einstellungen abrufen.] im Dialogfeld [Optionseinstellungen] aktiviert wurde, wird automatisch das...
Einstellungen des P-touch Beschriftungsgeräts ändern Geräteeinstellungen für Windows Mit den [Geräteeinstellungen] im Druckereinstellungen-Dienstprogramm können die Geräteeinstellungen festgelegt oder geändert werden, wenn das Gerät und der Computer über ein USB-Kabel miteinander verbunden sind. Sie können nicht nur die Geräteeinstellungen für ein Gerät ändern, sondern auch dieselben Einstellungen auf mehrere Geräte anwenden.
Seite 55
Einstellungen des P-touch Beschriftungsgeräts ändern 3 Registerkarten zum Festlegen der Einstellungen Enthalten die Einstellungen, die festgelegt oder geändert werden können. Hinweis Wenn auf der Registerkarte angezeigt wird, können die Einstellungen dieser Registerkarte nicht angegeben oder geändert werden. Die Einstellungen auf der Registerkarte werden auch beim Klicken auf [Anwenden] nicht auf das Gerät angewendet.
Einstellungen des P-touch Beschriftungsgeräts ändern Menüleiste 1 Einstellungen auf den Drucker übertragen Wendet die Einstellungen auf das Gerät an. Führt denselben Vorgang wie beim Klicken auf [Anwenden] aus. 2 Einstellungen in Befehlsdatei speichern Speichert die festgelegten Einstellungen in einer Befehlsdatei. Führt die gleiche Aktion wie beim Auswählen von [In Befehlsdatei speichern] in der Dropdown-Liste [Anwenden] aus.
Seite 57
Einstellungen des P-touch Beschriftungsgeräts ändern 6 Einstellungen der Druckeinheit Druckt einen Bericht, der die Firmware-Version und die Informationen zu den Geräteeinstellungen enthält. Sie können diesen Bericht auch mit der Taste (Bandvorlauf & Schnitt) ausdrucken (siehe Einstellungen des P-touch Beschriftungsgeräts bestätigen auf Seite 82). Hinweis Wenn Sie diesen Bericht drucken, verwenden Sie ein 24 mm oder 36 mm breites Schriftband.
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarte „Basis“ 1 Automatisches Einschalten Legt fest, ob das Gerät automatisch eingeschaltet wird, wenn das Netzkabel in eine Steckdose gesteckt wird. Mögliche Einstellungen: [Deaktivieren], [Aktivieren] 2 Automatisches Ausschalten (Wechselstrom/Gleichstrom) Legt fest, nach welcher Zeit das Gerät automatisch ausgeschaltet wird, wenn es an eine Steckdose angeschlossen ist.
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarte „Etiketteneinstellungen“ 1 Längenanpassung Passt die Länge des gedruckten Etiketts an die auf dem Computer angezeigte Länge an. Mögliche Einstellungen: -4 bis +4 (in Schritten von 1) 2 Randanpassung für Vollschnitt Passt die Randbreite beim Vollschnitt für Etiketten an. Mögliche Einstellungen: -2 bis +2 (in Schritten von 1) 3 Randanpassung für Halbschnitt Passt die Randbreite beim Halbschnitt für Etiketten an.
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarte „Bedienfeld“ (nur P950NW) Legen Sie diese Einstellungen fest, wenn das Bedienfeld-Display (optional) verwendet wird. 1 Druck bestät. Bestimmt, ob vor dem Drucken eine Meldung erscheint, in der die Anzahl der Kopien angegeben werden kann. Mögliche Einstellungen: [Ein], [Aus] 2 Vollschnitt Legt fest, ob die Etiketten automatisch geschnitten werden und wie viele Etiketten vor dem Schneiden...
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarten „Verwaltung“ (nur P950NW) Legen Sie diese Einstellungen fest, wenn das Bedienfeld-Display (optional) verwendet wird. Wichtig Sie können diese Registerkarten nur anzeigen, wenn Sie für den Computer oder das Gerät über Administratorberechtigungen verfügen. Sie können die Administratorberechtigungen für das Gerät auf der Registerkarte [Sicherheit] unter [Druckereigenschaften] bestätigen.
Seite 62
Einstellungen des P-touch Beschriftungsgeräts ändern 1 Tastenfunkt. Bestimmt den Datentyp, der den Tasten auf dem One-Touch-Bedienfeld zugewiesen ist. Zum Zuweisen von Vorlagen wählen Sie [Vorlage]. Zum Zuweisen von Datenbankeinträgen für einzelne Vorlagen wählen Sie [Datenbank]. Mögliche Einstellungen: [Vorlage], [Datenbank] 2 Seriell-Modus Bestimmt, ob die Nummerierung ab der letzten gedruckten Nummer fortgesetzt wird.
Seite 63
Einstellungen des P-touch Beschriftungsgeräts ändern 11 Uhrzeitformat Bestimmt das Uhrzeitformat für die Uhr. 12 Bearb. deakt. Bestimmt, ob die Etikettenlayouts bearbeitet werden können. Mögliche Einstellungen: [Ein], [Aus] 13 Einst. sperren Bestimmt, ob Einstellungen, die durch Drücken von [ ] (Einstellungstaste) auf dem Bedienfeld-Display gewählt wurden, geändert werden können.
Einstellungen des P-touch Beschriftungsgeräts ändern Geänderte Einstellungen auf mehrere Geräte anwenden Nachdem Sie Einstellungen auf das erste Gerät angewendet haben, trennen Sie das Gerät vom Computer und schließen Sie anschließend das zweite Gerät an den Computer an. Wählen Sie in der Dropdown-Liste [Drucker] das neu angeschlossene Gerät aus. Klicken Sie auf [Anwenden].
• Für weitere Informationen zu P-touch Template laden Sie sich das Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) (nur auf Englisch) von der Brother Support Website unter support.brother.com herunter. [Wählen Sie Ihr Land.] – [Handbücher] – [Wählen Sie Ihr Produkt]...
Einstellungen des P-touch Beschriftungsgeräts ändern Dialogfeld „P-touch Template-Einstellungen“ 1 Default Command Mode (Standardbefehlsmodus) Legt den P-touch Template-Modus als Standardmodus fest. Sie können diesen Modus über die Geräteeinstellungen ändern. 2 Default Template Number (Standard-Vorlagennummer) Legt eine Vorlagennummer fest, die als Standardeinstellung beim Einschalten des Geräts ausgewählt wird.
Seite 67
23h 24h 40h 5Bh 5Ch 5Dh 5Eh 60h 7Bh 7Ch 7Dh 7Eh Welche Zeichen sich hierbei ändern, ist im Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) beschrieben (kann von der Brother Support Website heruntergeladen werden).
Verwendung das Printer Setting Tool für Mac Verbinden Sie das zu konfigurierende Gerät mit dem Computer. Klicken Sie auf [Macintosh HD] – [Programme] – [Brother] – [Printer Setting Tool] (Druckereinstellungen-Dienstprogramm) – [Printer Setting Tool.app]. Das Fenster [Printer Setting Tool] (Druckereinstellungen-Dienstprogramm) wird angezeigt.
Einstellungen des P-touch Beschriftungsgeräts ändern Wichtig Konfigurieren Sie das Gerät nur dann mit dem Printer Setting Tool (Druckereinstellungen-Dienstprogramm), wenn sich das Gerät im Bereitschaftsmodus befindet. Wenn Sie das Gerät während eines Druckauftrags konfigurieren, kann es zu einer Fehlfunktion kommen. Dialogfeld „Einstellungen“ 1 Printer (Drucker) Zeigt eine Liste der verbundenen Geräte an.
Einstellungen des P-touch Beschriftungsgeräts ändern 8 Current Settings (Aktuelle Einstellungen) Ruft die Einstellungen vom derzeit angeschlossenen Gerät ab und zeigt diese im Dialogfeld an. 9 Exit (Beenden) Beendet das Printer Setting Tool (Druckereinstellungen-Dienstprogramm). Registerkarte „Basis“ 1 Auto Power On (Automatisches Einschalten) Legt fest, ob das Gerät automatisch eingeschaltet wird, wenn das Netzkabel in eine Steckdose gesteckt wird.
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarte „Etiketteneinstellungen“ 1 Length Adjustment (Längenanpassung) Passt die Länge des gedruckten Etiketts an die auf dem Computer angezeigte Länge an. Mögliche Einstellungen: -4 bis +4 (in Schritten von 1) 2 Full Cut Margin Adjustment (Randanpassung für Vollschnitt) Passt die Randbreite beim Vollschnitt für Etiketten an.
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarte „Bluetooth-Einstellungen“ (nur P950NW) 1 Bluetooth usage (Bluetooth-Nutzung) Wählen Sie [Enable] (Aktivieren) oder [Disable(serial port)] (Deaktivieren (serieller Anschluss)). 2 Bluetooth Device Name (Name des Bluetooth-Geräts) Ermöglicht die Eingabe des Namens des Bluetooth-Geräts. 3 Bluetooth Address (Bluetooth-Adresse) Zeigt die erfasste Bluetooth-Adresse an.
Einstellungen des P-touch Beschriftungsgeräts ändern Registerkarte „Wireless-LAN“ 1 Wireless Direct Schaltet die Wireless Direct-Funktion ein oder aus. 2 SSID/Network Key Generation (Generieren der SSID/des Netzwerkschlüssels) Wählen Sie [AUTO] oder [STATIC] (Statisch). 3 SSID (Network Name) (SSID (Netzwerkname))/Network Key (Netzwerkschlüssel) Legt die SSID (3 bis 25 ASCII-Zeichen) und den Netzwerkschlüssel fest, die bzw. den Sie im Wireless Direct-Modus verwenden möchten.
Einstellungen des P-touch Beschriftungsgeräts ändern Geänderte Einstellungen auf mehrere Geräte anwenden Nachdem Sie Einstellungen auf das erste Gerät angewendet haben, trennen Sie das Gerät vom Computer und schließen Sie anschließend das zweite Gerät an den Computer an. Wählen Sie in der Dropdown-Liste [Printer] (Drucker) das neu angeschlossene Gerät aus. Klicken Sie auf [Apply Settings to the Printer] (Einstellungen auf den Drucker übertragen).
Einstellungen des P-touch Beschriftungsgeräts ändern Einstellungen ändern beim Drucken von einem Mobilgerät Beim Verwenden eines Mobilgeräts ändern Sie mithilfe der Anwendung vor dem Drucken die Einstellungen nach Bedarf. Die Einstellungen können entsprechend der Anwendung variieren. Hinweis Vor der Verbindung mit einem Mobilgerät können Sie detaillierte Einstellungen angeben, indem Sie das Gerät an einen Computer anschließen und das Druckereinstellungen-Dienstprogramm verwenden (siehe Einstellungen des P-touch Beschriftungsgeräts ändern auf Seite 27).
Steuerung oder einem programmierbaren logischen Bauteil, kompatibel. • Weitere Informationen finden Sie im P-touch Template Manual/Raster Command Reference (P-touch Template Handbuch/Referenz zu Rasterbefehlen). Sie können sich die neueste Version von der Brother Support Website unter support.brother.com herunterladen. [Wählen Sie Ihr Land.] – [Handbücher] – [Wählen Sie Ihr Produkt]...
Klicken Sie im Bildschirm [Apps] auf das Symbol [Druckereinstellungen-Dienstprogramm]. Für Windows 10: Wählen Sie über die Start-Schaltfläche [Alle Apps] und klicken Sie anschließend auf [Brother] – [Label & Mobile Printer] – [Druckereinstellungen-Dienstprogramm]. Klicken Sie auf [P-touch Template-Einstellungen]. Wählen Sie die entsprechenden Einstellungen und klicken Sie dann auf [Set] (Einstellungen).
Seite 78
Etiketten mithilfe von P-touch Template drucken Hinweis • Standardmäßig beginnt der Druck mit dem Code „^FF“, der mit einem Barcode-Scanner von einem Barcode gescannt wurde. (Dies kann mit den Einstellungen unter A geändert werden.) Wenn [Received Data Size] (Größe der empfangenen Daten) ausgewählt und die Anzahl an Bytes eingestellt wurde, wird die Vorlage nach dem Scannen der ausgewählten Anzahl an Bytes automatisch gedruckt.
Etiketten mithilfe von P-touch Template drucken Einstellungen für den seriellen RS-232C-Anschluss festlegen Wenn Sie einen Barcode-Scanner oder ein anderes Gerät mit einer seriellen RS-232C-Schnittstelle verwenden, müssen Sie im Barcode-Scanner und im Gerät dieselben Einstellungen für die serielle Kommunikation festlegen, um eine zuverlässige Funktionsweise zu gewährleisten. Sie benötigen außerdem einen seriellen Adapter (optional: PA-SCA-001).
Wir empfehlen, dass Sie einen zuverlässigen und hochwertigen Barcode-Scanner verwenden und vor der Entscheidung für ein Modell die Spezifikationen des Barcode-Scanners überprüfen. Verbindungsarten für Barcode-Scanner Verwenden Sie für das P900W die serielle RS-232C-Schnittstelle. Verwenden Sie für das P950NW den USB-Hostanschluss, die serielle RS-232C-Schnittstelle oder die Bluetooth-Schnittstelle. Hinweis •...
Etiketten mithilfe von P-touch Template drucken Vorlagen-Standarddruck Sie können häufig genutzte Vorlagen oder Bilder <Schild> herunterladen und einfach einen Barcode scannen, um die gewünschte Vorlage zum Drucken auszuwählen. <Elektroschild> Hinweis • Weitere Informationen zu den Barcodes, die unter Verwendung der verschiedenen Einstellungen gescannt werden können, finden Sie unter Liste der Barcodes für die P-touch Template-Funktion auf Seite 184.
Seite 82
Barcodes scannen, um sie auszuwählen und zu drucken. Für weitere Informationen laden Sie sich das Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) (nur auf Englisch) von der Brother Support Website unter support.brother.com herunter.
Etiketten mithilfe von P-touch Template drucken Erweiterter Vorlagendruck Laden Sie eine Vorlage herunter und scannen Sie einen Barcode, um eine Kopie zu drucken oder die gescannten Daten in ein Etikett mit einem anderen Erscheinungsbild einzufügen. Hinweis • Weitere Informationen zu den Barcodes, die unter Verwendung der verschiedenen Einstellungen gescannt werden können, finden Sie unter Liste der Barcodes für die P-touch Template-Funktion auf Seite 184.
Seite 84
Für weitere Informationen zum P-touch Template-Setting Tool laden Sie sich das Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) (nur auf Englisch) von der Brother Support Website unter support.brother.com herunter. [Wählen Sie Ihr Land.] – [Handbücher] – [Wählen Sie Ihr Produkt] herunter.
Seite 85
Etiketten mithilfe von P-touch Template drucken Scannen Sie einen Barcode mit den Daten, die in das Barcode-Objekt der Vorlage, die in Schritt f ausgewählt und heruntergeladen wurde, eingefügt werden sollen. Beispiel: (CODE128/9-stellig) Scannen Sie den Barcode „Drucken beginnen“, um den Befehl zum Starten des Druckvorgangs zu senden.
Etiketten mithilfe von P-touch Template drucken Druckfunktion Datenbanksuche Laden Sie eine Datenbank herunter, die mit einer Vorlage verknüpft ist. Scannen Sie dann einen Barcode als ein Schlüsselwort, um einen Datensatz zu finden, der dieses Schlüsselwort enthält. Fügen Sie anschließend diesen Datensatz in die Vorlage ein und drucken Sie sie aus. Hinweis •...
Seite 87
Für weitere Informationen zum P-touch Template-Setting Tool laden Sie sich das Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) (nur auf Englisch) von der Brother Support Website unter support.brother.com herunter. [Wählen Sie Ihr Land.] – [Handbücher] – [Wählen Sie Ihr Produkt] herunter.
Seite 88
Etiketten mithilfe von P-touch Template drucken Hinweis Sie können mit dem P-touch Editor ein Etikett mit einem einzelnen Barcode für Schritt f erstellen und drucken. Beispiel: Scannen Sie einen Barcode, der das zu suchende Schlüsselwort der in Schritt d heruntergeladenen Datenbank enthält.
Etiketten mithilfe von P-touch Template drucken Druckfunktion Nummerierung (serialisierte Nummer) Ein Text oder Barcode kann beim Drucken in einer beliebigen heruntergeladenen Vorlage automatisch erhöht werden. Hinweis • Diese erweiterte Funktion kann auf eine beliebige Grundfunktion im P-touch Vorlagenmodus angewendet werden. •...
Etiketten mithilfe von P-touch Template drucken Barcode-Nummerierung (Serialisierung) Vorgehensweise Erstellen oder öffnen Sie eine Vorlage mit P-touch Editor und wählen Sie ein Barcode-Objekt, das automatisch während des Drucks erhöht werden soll. Während sich der Cursor über dem hervorgehobenen Barcode-Objekt befindet, klicken Sie mit der rechten Maustaste und wählen Sie [Eigenschaften].
Etiketten mithilfe von P-touch Template drucken Klicken Sie auf [Nummerierung] und klicken Sie anschließend auf [OK]. Hinweis Sie können in jedem Nummerierungsfeld maximal 15 Ziffern und Buchstaben auswählen. Mit Nummerierung (Serialisierung) drucken – erweiterte Funktion Übertragen Sie eine Vorlage (Etikettenlayout) mithilfe des P-touch Transfer Managers (vom P-touch Editor) zum Gerät.
Andere Funktionen Einstellungen des P-touch Beschriftungsgeräts bestätigen Sie können den Bericht der Druckereinstellungen drucken, ohne das Gerät mit einem Computer oder Mobilgerät zu verbinden. Hinweis Der Gerätebericht enthält die folgenden Informationen: Die Firmware-Version, Informationen zu den Geräteeinstellungen, Seriennummer, Informationen zu den Netzwerkeinstellungen und Informationen zu den Bluetooth-Einstellungen (nur P950NW).
Andere Funktionen Verwendung des Massenspeichermodus Vergewissern Sie sich, dass das Gerät ausgeschaltet ist. Drücken Sie gleichzeitig die Tasten (WLAN) und (Ein/Aus) und halten Sie diese gedrückt. Das Gerät wird im Massenspeichermodus gestartet, die Anzeige (Ein/Aus) leuchtet grün und die Anzeige (Status) orange.
Andere Funktionen Verteiltes Drucken (nur Windows) Wenn sehr viele Etiketten gedruckt werden sollen, kann der Druckvorgang auf mehrere Geräte verteilt werden. Da der Druck auf mehreren Druckern gleichzeitig erfolgt, lässt sich damit die Gesamtdruckzeit verringern. Hinweis • Der Druckvorgang kann auf Geräte verteilt werden, die über eine USB- oder Netzwerkverbindung verbunden sind.
Seite 95
Andere Funktionen Klicken Sie auf die Registerkarte [Erweitert], aktivieren Sie das Kontrollkästchen [Verteiltes Drucken] und klicken Sie dann auf [Einstellungen]. Wählen Sie im Dialogfeld [Einstellungen für verteiltes Drucken] die Geräte aus, die für das verteilte Drucken verwendet werden sollen. 1 Klicken Sie auf [Aktuelle Papierinformationen ermitteln…]. 2 Daraufhin erscheinen unter [Aktuelle Breite] und [Druckmedium] die gefundenen aktuellen Druckerinformationen.
Seite 96
Andere Funktionen Geben Sie die Schriftbandbreite an. A. Wenn nur ein einziges Gerät ausgewählt wurde. Wählen Sie im Dialogfeld [Einstellungen für verteiltes Drucken] aus Schritt d das Gerät aus, dessen Einstellung festgelegt werden soll. Doppelklicken Sie entweder darauf oder klicken Sie mit der rechten Maustaste darauf und dann auf [Einstellungen].
Seite 97
Andere Funktionen Klicken Sie auf [OK], um das Fenster [Einstellungen für verteiltes Drucken] zu schließen. Die Einrichtung ist damit abgeschlossen. Klicken Sie auf [OK], um das verteilte Drucken zu starten. Hinweis • Für Drucker, die über einen USB-Hub oder Druckserver angeschlossen sind, können möglicherweise keine Informationen angezeigt werden.
Andere Funktionen Etiketten im hochauflösenden Modus drucken Drucken mit hoher Auflösung ist möglich, wenn der Netzadapter angeschlossen und ein laminiertes TZe- Schriftband mit schwarzer Druckfarbe eingelegt ist. Für TZe-FX**1 Bänder können Sie diese Funktion nicht verwenden. Klicken Sie im Menü [Datei] des P-touch Editors auf [Drucken]. Klicken Sie auf [Eigenschaften].
Andere Funktionen Etiketten im Hochgeschwindigkeitsmodus drucken Drucken mit hoher Geschwindigkeit ist möglich, wenn der Netzadapter angeschlossen und ein laminiertes TZe-Schriftband mit schwarzer Druckfarbe eingelegt ist. Für TZe-FX**1 Bänder können Sie diese Funktion nicht verwenden. Klicken Sie im Menü [Datei] des P-touch Editors auf [Drucken]. Klicken Sie auf [Eigenschaften].
• Wenn sich der Hochqualitätsmodus nicht über den Druckertreiber oder den P-touch Editor auswählen lässt, müssen Sie den Druckertreiber oder die Firmware aktualisieren. Laden Sie sich die aktuellste Version des Druckertreibers bzw. der Firmware von der Brother Support Website unter support.brother.com herunter, um diese anschließend zu installieren.
Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie im Startmenü auf [Alle Programme] – [Brother P-touch] – [Cable Label Tool 1.0] oder doppelklicken Sie auf dem Desktop auf das Symbol [Cable Label Tool 1.0].
Seite 103
Cable Label Tool verwenden (nur Windows) Klicken Sie auf die Schaltfläche für den gewünschten Kabelbeschriftungstyp.
Cable Label Tool verwenden (nur Windows) Kabelbeschriftung erstellen Anschlüsse Mit Etiketten dieses Typs können verschiedene Anschlüsse identifiziert werden. Die Textblöcke werden dabei im gleichen Abstand voneinander auf dem Etikett ausgerichtet.
Cable Label Tool verwenden (nur Windows) Umlauf Etiketten dieses Typs eignen sich zur Kennzeichnung von Kabeln oder Einzelleitungen. Der Text wird entgegen dem Uhrzeigersinn um 90° gedreht und gedruckt. Hinweis Bei Verwendung eines Flexi-Tapes: • Wir empfehlen die Verwendung von Flexi-Tapes für Umlaufetiketten. •...
Cable Label Tool verwenden (nur Windows) Fähnchen Etiketten dieses Typs werden um ein Kabel oder eine Leitung gelegt und ihre beiden Enden zusammengeklebt, um ein Fähnchen zu bilden. Der Text eines Fähnchenetiketts wird beidseitig aufgedruckt. Der mittlere Bereich, der um das Kabel gelegt wird, bleibt frei.
Cable Label Tool verwenden (nur Windows) Verteiler Mit Etiketten dieses Typs können verschiedene Steckfelder identifiziert werden. Klemmblock Etiketten dieses Typs können zur Identifizierung von elektrischen Anschlüssen beispielsweise im Telekommunikationsbereich verwendet werden. Sie können bis zu acht Textzeilen für jeden Block auf einem Etikett eingeben.
Cable Label Tool verwenden (nur Windows) Einzelfähnchen Etiketten dieses Typs können auf speziellen Einzelfähnchen-Etiketten gedruckt werden, um Fähnchenetiketten für Kabel und Drähte zu erstellen. Verwenden Sie für diese Anwendungen Bandkassetten vom Typ FLe. Schrumpfschlauch Schläuche dieses Typs schrumpfen unter Hitzeeinwirkung auf dem Kabel und schützen und isolieren es. Verwenden Sie für diese Anwendungen Schrumpfschläuche vom Typ HSe.
Cable Label Tool verwenden (nur Windows) Mit einer Datenbank verknüpfen Sie können Datenbanken mit Vorlagen verknüpfen. Klicken Sie auf [Datenbank]. Wählen Sie eine Datenbank. Die mit der Vorlage verknüpfte Datenbank wird angezeigt. Legen Sie die zu druckenden Daten und die Anzahl der Kopien fest.
Cable Label Tool verwenden (nur Windows) Mit der Nummerierungsfunktion (serialisierte Nummer) drucken Sie können numerisch serialisierte Etiketten erstellen. Heben Sie den Text hervor, der serialisiert wird. Klicken Sie auf [Nummerierung]. Legen Sie die Einstellungen unter Verwendung der Bildschirmdarstellung als Beispiel fest. Mit dem Cable Label Tool drucken Um zu drucken, wählen Sie im Menü...
Cable Label Tool verwenden (nur Windows) Vorlagen vom Cable Label Tool an das P-touch Beschriftungsgerät übertragen Über die Übertragungsfunktion können Sie ohne P-touch Transfer Manager eine Vorlage oder eine Vorlage mit Datenbank an das Gerät übertragen. Zeigen Sie die zu übertragende Vorlage im Layout-Fenster an. Klicken Sie auf [Übertragen].
Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie im Startmenü auf [Alle Programme] – [Brother P-touch] – [P-touch Editor 5.1] oder doppelklicken Sie auf dem Desktop auf das Symbol [P-touch Editor 5.1].
Seite 113
P-touch Editor verwenden Wenn der P-touch Editor gestartet wird, wählen Sie, ob ein neues Layout erstellt oder ein vorhandenes Layout geöffnet werden soll. Hinweis Sie können ändern, welche Funktion unmittelbar nach Starten des P-touch Editors ausgeführt werden soll. Klicken Sie dazu in der Menüleiste von P-touch Editor auf [Werkzeuge] – [Optionen], um das Dialogfeld [Optionen] aufzurufen.
P-touch Editor verwenden 5 Um die Anwendung zum Erstellen von Etiketten für industrielle Zwecke zu öffnen, doppelklicken Sie auf [Kabelbeschriftungsassistent] oder klicken Sie auf [Kabelbeschriftungsassistent] und anschließend auf [→]. Mit dem P-touch Editor drucken Express-Modus In diesem Modus können Sie schnell Layouts mit Text und Bildern erstellen. Um zu drucken, wählen Sie in der Menüleiste unter [Datei] die Option [Drucken] oder klicken Sie auf das Symbol [Drucken].
P-touch Editor verwenden Professional-Modus In diesem Modus können Sie Layouts mithilfe einer großen Auswahl an erweiterten Tools und Optionen erstellen. Um zu drucken, wählen Sie in der Menüleiste unter [Datei] die Option [Drucken] oder klicken Sie auf das Symbol „Druckeinstellungen“ (A). (Konfigurieren Sie vor dem Drucken zunächst die Druckeinstellungen im Bildschirm [Drucken].) Zudem können Sie auf das Symbol [Drucken] (B) klicken, um ohne Änderung der Druckeinstellungen zu drucken.
P-touch Editor verwenden Für Mac P-touch Editor starten Doppelklicken Sie auf dem Desktop auf das Symbol [P-touch Editor]. Hinweis • P-touch Editor kann auch folgendermaßen gestartet werden: Doppelklicken Sie auf [Macintosh HD] – [Programme] – [P-touch Editor 5.1] und doppelklicken Sie anschließend auf das Anwendungssymbol [P-touch Editor].
P-touch Editor verwenden Betriebsmodi Standardmodus In diesem Modus können Sie Etiketten mit Text und Bildern erstellen. Das Layoutfenster besteht aus den folgenden Bereichen: 1 Standard-Symbolleiste 2 Zeichnen/Bearbeiten-Symbolleiste 3 Inspektor 4 Layoutfenster 5 Datenbankfenster...
P-touch Editor verwenden Snap-Modus Mit diesem Modus können Sie den Bildschirm erfassen, als Bild drucken oder zur zukünftigen Verwendung speichern. Gehen Sie wie nachfolgend beschrieben vor, um den Snap-Modus zu starten. Klicken Sie auf die Moduswahl-Schaltfläche [Snap]. Das Dialogfeld [Beschreibung des Snap-Modus] wird angezeigt. Klicken Sie auf [OK].
Template die Textdaten, die in die Vorlage eingefügt und gedruckt werden sollen. Für weitere Informationen zu P-touch Template laden Sie sich das Handbuch „P-touch Template Manual / Command Reference“ (P-touch Template Handbuch / Referenz zu Steuerungsbefehlen) (nur auf Englisch) von der Brother Support Website unter support.brother.com herunter.
Seite 120
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Hauptfenster 1 Menüleiste Zum Zugriff auf die verschiedenen Befehle, die unter den Menütiteln ([Datei], [Bearbeiten], [Ansicht], [Extras] und [Hilfe]) entsprechend ihrer Funktion gruppiert sind. 2 Symbolleiste Zum Zugriff auf häufig verwendete Befehle. 3 Druckerauswahl Sie können das Gerät auswählen, an das die Daten übertragen werden sollen.
Seite 121
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Beschreibung der Symbole in der Symbolleiste Symbol Name der Schaltfläche Funktion Übertragen Überträgt Vorlagen und andere Daten vom Computer auf das Gerät. (nur für P-touch Transfer Manager) Übertragungsdatei Ändert den Dateityp der Daten, die in andere Anwendungen speichern übertragen werden sollen.
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Vorlagen oder andere Daten vom Computer auf das Gerät übertragen Gehen Sie wie folgt vor, um Vorlagen, Datenbanken und Bilder vom Computer an das Gerät zu übertragen. Schließen Sie den Computer über eine USB-Verbindung an das Gerät an und schalten Sie das Gerät ein. In der Ordneransicht wird neben einem Druckersymbol der Modellname des Geräts angezeigt.
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Klicken Sie mit der rechten Maustaste auf den Ordner [Konfigurationen], wählen Sie [Neu] und erstellen Sie dann einen neuen Ordner. Im Beispiel oben wird der Ordner [Übertragen] erstellt. Ziehen Sie die Vorlage oder die anderen Daten, die übertragen werden sollen, in den neuen Ordner und legen Sie sie dort ab.
Seite 124
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Hinweis Sie können den im Übertragungsspeicher verfügbaren Datenspeicherplatz überprüfen, indem Sie den Geräte-Einstellungsbericht ausdrucken (siehe Einstellungen des P-touch Beschriftungsgeräts bestätigen auf Seite 82). Unter [ROM FREE] finden Sie die Angabe des verfügbaren Speicherplatzes Der unter „ROM FREE: ******* byte“...
Seite 125
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Um die einem Eintrag zugeordnete Schlüsselnummer zu ändern, klicken Sie mit der rechten Maustaste auf den Eintrag, wählen Sie [Schlüssel zuordnen] und dann die gewünschte Schlüsselnummer. Hinweis • Außer den Daten in Datenbanken werden allen zum Gerät übertragenen Daten Schlüsselnummern zugeordnet.
Seite 126
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Wählen Sie den Ordner, der die Vorlagen oder andere Daten enthält, die übertragen werden sollen, und klicken Sie dann auf [Übertragen]. Es wird eine Bestätigungsmeldung angezeigt. Hinweis • Sie können auch einzelne Einträge an das Gerät übertragen, ohne sie in einem Ordner abzulegen. Wählen Sie die Vorlage oder die anderen zu übertragenden Daten aus und klicken Sie dann auf [Übertragen].
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Im Gerät gespeicherte Vorlagen und andere Daten sichern Gehen Sie wie folgt vor, um im Gerät gespeicherte Vorlagen und andere Daten abzurufen und auf dem Computer zu sichern. Wichtig • Gesicherte Vorlagen oder andere Daten können nicht am Computer bearbeitet werden. •...
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Alle Gerätedaten löschen Gehen Sie wie folgt vor, um alle im Gerät gespeicherten Vorlagen und anderen Daten zu löschen. Verbinden Sie den Computer und das Gerät und schalten Sie das Gerät ein. In der Ordneransicht wird neben einem Druckersymbol der Modellname des Geräts angezeigt.
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) BLF- oder PDZ-Datei erstellen Mit dem P-touch Transfer Manager können Sie Vorlagendaten, die mit dem P-touch Editor erstellt wurden, im BLF- oder PDZ-Format speichern. Sie können diese Dateien in diesem Format über ein Netzwerk oder von einem Computer bzw.
P-touch Library starten Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie im Startmenü auf [Alle Programme] – [Brother P-touch] – [P-touch Tools] – [P-touch Library 2.2]. Für Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2: Klicken Sie im Bildschirm [Apps] auf [P-touch Library 2.2].
Seite 131
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) 3 Ordnerliste Zeigt eine Liste der Ordner an. Wenn Sie einen Ordner auswählen, werden die Vorlagen im ausgewählten Ordner in der Vorlagenliste angezeigt. 4 Vorlagenliste Zeigt eine Liste der Vorlagen im ausgewählten Ordner an. 5 Vorschau Zeigt eine Vorschau der in der Vorlagenliste ausgewählten Vorlagen an.
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Vorlagen öffnen und bearbeiten Wählen Sie die Vorlage, die geöffnet und bearbeitet werden soll, und klicken Sie dann auf [Öffnen]. Das mit der Vorlage verbundene Programm wird gestartet, so dass Sie die Vorlage bearbeiten können.
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Vorlagen drucken Wählen Sie die Vorlage, die Sie drucken möchten, und klicken Sie dann auf [Drucken]. Die Vorlage wird mit dem verbundenen Gerät gedruckt.
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Nach Vorlagen suchen Sie können nach Vorlagen suchen, die in der P-touch Library gespeichert sind. Klicken Sie auf [Suchen]. Das Dialogfeld [Suchen] wird angezeigt. Geben Sie die Suchkriterien ein. Folgende Suchkriterien sind verfügbar: Einstellungen Einzelheiten Mehrere Kriterien...
Seite 135
P-touch Transfer Manager und P-touch Library verwenden (nur Windows) Klicken Sie auf [Suche beginnen]. Die Suche beginnt. Schließen Sie das Dialogfeld [Suchen]. Zur Bestätigung der Suchergebnisse klicken Sie in der Ordneransicht auf [Suchergebnisse]. Hinweis Sie können Vorlagen in der P-touch Library registrieren, indem Sie sie in den Ordner [Alle Inhalte] oder in die Ordnerliste ziehen.
Administrator eine Vorlage, die er anschließend an den P-touch Transfer Express überträgt. Danach können Sie die Vorlage mit P-touch Transfer Express direkt an Ihr Gerät übertragen. Sie können die neueste Version von P-touch Transfer Express über die Brother Support Website unter support.brother.com herunterladen.
Wahlweise können Sie die Vorlage auch an den P-touch Transfer Manager übertragen, indem Sie auf die Start-Schaltfläche klicken, danach [Alle Apps] wählen und auf - [Brother P-touch] – [P-touch Transfer Manager 2.2] klicken, um den P-touch Transfer Manager zu starten. Ziehen Sie dann die .lbx-Datei in das...
Vorlagen mit P-touch Transfer Express übertragen (nur Windows) Vorlage als Transfer-Package-Datei (.pdz) speichern Wenn Sie eine Datei in einem Format erstellen möchten, das von P-touch Transfer Express verwendet werden kann, speichern Sie die Vorlage als Transfer-Package-Datei (.pdz). Wählen Sie in der Ordneransicht [Konfigurationen]. Wählen Sie die Vorlagen, die verteilt werden sollen.
Seite 139
Vorlagen mit P-touch Transfer Express übertragen (nur Windows) Klicken Sie auf [Datei] – [Übertragungsdatei speichern]. Wichtig Die Schaltfläche [Übertragungsdatei speichern] wird nur angezeigt, wenn das Gerät nicht mit dem Computer verbunden oder offline ist. Hinweis • Wenn Sie auf [Übertragungsdatei speichern] klicken, nachdem Sie den Ordner [Konfigurationen] oder einen erstellten Ordner ausgewählt haben, werden alle Vorlagen in diesem Ordner als Transfer-Package- Datei (.pdz) gespeichert.
Vorlagen mit P-touch Transfer Express übertragen (nur Windows) Transfer-Package-Datei (.pdz) und P-touch Transfer Express an den Benutzer verteilen Hinweis Wenn der Ordner „Transfer Express“ bereits auf den Computer des Benutzers kopiert wurde, ist es nicht erforderlich, dass der Administrator den Ordner „Transfer Express“ an den Benutzer sendet. In diesem Fall kann der Benutzer einfach die verteilte Transfer-Package-Datei in den heruntergeladenen Ordner verschieben und anschließend auf die Datei [PtTrExp.exe] doppelklicken.
Vorlagen mit P-touch Transfer Express übertragen (nur Windows) Transfer-Package-Datei (.pdz) an das Gerät übertragen Mit der vom Administrator empfangenen Anwendung P-touch Transfer Express kann der Benutzer die Transfer-Package-Datei (.pdz) an das Gerät übertragen. Wichtig Schalten Sie den Strom nicht aus, während Sie Vorlagen übertragen. Schalten Sie das Gerät ein.
Seite 142
Vorlagen mit P-touch Transfer Express übertragen (nur Windows) 2. Wenn sich entweder mehrere oder keine Transfer-Package-Dateien (.pdz) im Ordner mit [PtTrExp.exe] befinden, klicken Sie auf [Browse] (Durchsuchen). Wählen Sie die Transfer-Package-Datei, die Sie übertragen möchten, und klicken Sie anschließend auf [Öffnen].
Seite 143
Vorlagen mit P-touch Transfer Express übertragen (nur Windows) Klicken Sie auf [Yes] (Ja). Die Übertragung der Transfer-Package-Datei beginnt. Klicken Sie auf [OK]. Die Übertragung der Transfer-Package-Datei ist abgeschlossen.
Hinweis Die P-touch Update Software kann auch folgendermaßen gestartet werden: Klicken Sie auf Start und wählen Sie [Alle Programme] – [Brother P-touch] – [P-touch Update Software]. Für Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2: Klicken Sie im Bildschirm [Apps] auf [P-touch Update Software] oder doppelklicken Sie auf dem Desktop auf [P-touch Update Software].
Seite 145
P-touch-Software aktualisieren Klicken Sie auf das Symbol [Computersoftware-Update]. Wählen Sie [Drucker] und [Sprache], aktivieren Sie das Kontrollkästchen neben Cable Label Tool und P-touch Editor und klicken Sie anschließend auf [Installieren]. Eine Meldung mit dem Hinweis auf die abgeschlossene Installation wird angezeigt.
P-touch-Software aktualisieren Für Mac Doppelklicken Sie auf das Symbol [P-touch Update Software] auf dem Desktop. Hinweis Die P-touch Update Software kann auch folgendermaßen gestartet werden: Doppelklicken Sie auf [Macintosh HD] – [Programme] – [P-touch Update Software] und dann doppelklicken Sie dann auf das Symbol für [P-touch Update Software]. Klicken Sie auf das Symbol [Computersoftware-Update].
Seite 147
P-touch-Software aktualisieren Wählen Sie [Drucker] und [Sprache], aktivieren Sie das Kontrollkästchen neben P-touch Editor und klicken Sie anschließend auf [Installieren]. Eine Meldung mit dem Hinweis auf die abgeschlossene Installation wird angezeigt.
Hinweis Die P-touch Update Software kann auch folgendermaßen gestartet werden: Klicken Sie auf Start und wählen Sie [Alle Programme] – [Brother P-touch] – [P-touch Update Software]. Für Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2: Klicken Sie im Bildschirm [Apps] auf [P-touch Update Software] oder doppelklicken Sie auf dem Desktop auf [P-touch Update Software].
Seite 149
P-touch-Software aktualisieren Klicken Sie auf das Symbol [Geräte-Update]. Wählen Sie [Drucker] und vergewissern Sie sich, dass [Das Gerät ist korrekt angeschlossen.] angezeigt wird. Klicken Sie dann auf [OK].
Seite 150
P-touch-Software aktualisieren Wählen Sie die [Sprache], aktivieren Sie das Kontrollkästchen neben der zu aktualisierenden Firmware und klicken Sie anschließend auf [Übertragen]. Wichtig Schalten Sie das Gerät nicht aus und ziehen Sie das Kabel nicht ab, während Daten übertragen werden. Überprüfen Sie die Inhalte, die aktualisiert werden sollen, und klicken Sie dann auf [Start], um mit der Aktualisierung zu beginnen.
P-touch-Software aktualisieren Für Mac Schalten Sie das Gerät ein und schließen Sie das USB-Kabel an. Doppelklicken Sie auf das Symbol [P-touch Update Software] auf dem Desktop. Hinweis Die P-touch Update Software kann auch folgendermaßen gestartet werden: Doppelklicken Sie auf [Macintosh HD] – [Programme] – [P-touch Update Software] und doppelklicken Sie dann auf das Symbol für [P-touch Update Software].
Seite 152
P-touch-Software aktualisieren Wählen Sie [Drucker] und vergewissern Sie sich, dass [Das Gerät ist korrekt angeschlossen.] angezeigt wird. Klicken Sie dann auf [OK]. Wählen Sie die [Sprache], aktivieren Sie das Kontrollkästchen neben der zu aktualisierenden Firmware und klicken Sie anschließend auf [Übertragen]. Wichtig Schalten Sie das Gerät nicht aus und ziehen Sie das Kabel nicht ab, während Daten übertragen werden.
Einleitung Netzwerkfunktionen Sie können das P-touch Beschriftungsgerät gemeinsam mit anderen Benutzer in einem IEEE 802.11b/g/n- Wireless-Netzwerk oder drahtgebundenen Ethernet 10BASE-T/100BASE-TX-Netzwerk mit Autonegotiation (nur P950NW) unter Verwendung eines internen Netzwerk-Druckservers nutzen. Der Druckserver unterstützt je nach verwendetem Betriebssystem verschiedene Funktionen und Anschlussverfahren in einem Netzwerk, das TCP/IP unterstützt.
Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2 Klicken Sie auf [Start] – [Alle Programme] – [Brother] – [BRAdmin Light] – [BRAdmin Light]. Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2 Klicken Sie im Bildschirm [Apps] auf das Symbol [BRAdmin Light].
Seite 156
Bildschirm als [Nicht konfiguriert]. Wählen Sie als [Boot-Methode] [Statisch]. Geben Sie die [IP-Adresse], die [Subnetzmaske] und, falls erforderlich, das [Gateway] Ihres Druckservers ein. Klicken Sie auf [OK]. Wenn Sie die IP-Adresse richtig festgelegt haben, wird der Brother Druckserver nun in der Geräteliste aufgeführt.
Weitere Informationen sowie Downloads finden Sie auf der Brother Support Website unter support.brother.com. Hinweis • Laden Sie sich von der Brother Support Website unter support.brother.com die neueste Version von Brother BRAdmin Professional herunter. • Wenn Sie eine Firewall-, Anti-Spyware- oder Antiviren-Software verwenden, müssen Sie diese vorübergehend deaktivieren.
Web-based Management Übersicht Sie können einen standardmäßigen Webbrowser verwenden, um das P-touch Beschriftungsgerät über HTTP im Netzwerk zu verwalten. Über Web-based Management können die folgenden Operationen ausgeführt werden: Statusinformationen zu Ihrem Gerät anzeigen Netzwerkeinstellungen, wie z. B. TCP/IP-Informationen, ändern ...
Web-based Management Geräteeinstellungen mithilfe von Web-based Management (über den Webbrowser) konfigurieren Sie können die Einstellungen Ihres Druckservers mit einem normalen Webbrowser und HTTP (Hyper Text Transfer Protocol) ändern. Wichtig Das Standardkennwort ist auf der Geräterückseite angegeben und mit „Pwd“ gekennzeichnet. Wir empfehlen, das Standardkennwort zum Schutz des Geräts vor unbefugtem Zugriff umgehend zu ändern.
Seite 160
Web-based Management Hinweis Kennwort festlegen Um unbefugten Zugriff auf das Web-based Management zu verhindern, empfehlen wir Ihnen, ein Anmeldekennwort festzulegen. Klicken Sie auf [Administrator]. Geben Sie das gewünschte Kennwort ein (bis zu 32 Zeichen). Geben Sie in das Feld [Neues Kennwort bestätigen] das Kennwort noch einmal ein. Klicken Sie auf [Senden].
Teil IV Anhang Das P-touch Beschriftungsgerät zurücksetzen Wartung Problemlösung Produktspezifikationen Hinweise zur Verwendung des P-touch Transfer Managers Netzwerk – Begriffe und Informationen Liste der Barcodes für die P-touch Template-Funktion Verwendung des Lithium-Ionen-Akkus und der Akkueinheit (optional: PA-BT-4000LI/PA-BB-002) Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW)
Das P-touch Beschriftungsgerät zurücksetzen Wenn Sie alle gespeicherten Etiketten löschen möchten oder das Gerät nicht mehr korrekt funktioniert, können Sie den internen Speicher Ihres Geräts zurücksetzen. Alle Einstellungen mit den Gerätetasten auf die Werkseinstellungen zurücksetzen Durch das Zurücksetzen des Geräts werden alle Texte, Formateinstellungen und Optionen sowie die im Speicher abgelegten Etiketten (einschließlich Sprach- und Einheiteinstellung) gelöscht.
Wartung Wir empfehlen Ihnen, das P-touch Beschriftungsgerät regelmäßig zu reinigen, um die korrekte Funktionsweise aufrechtzuerhalten. Hinweis Ziehen Sie immer den Netzadapter ab, bevor Sie das Gerät reinigen. Reinigen der äußeren Teile Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab, um Staub und Flecken zu beseitigen. Hartnäckige Flecken können mit einem leicht mit Wasser angefeuchteten Tuch entfernt werden.
Wartung Reinigen der Schneideeinheit Reinigen Sie die Klinge der Schneideeinheit einmal pro Jahr mit einem Wattestäbchen. Mit der Zeit kann sich Klebstoff an der Klinge der Schneideeinheit ablagern, wodurch die Klinge stumpf werden und ein Bandstau an der Schneideeinheit entstehen kann. WARNUNG Berühren Sie die Klinge der Schneideeinheit nicht mit den Fingern! 1 Klinge der Schneideeinheit...
Legen Sie eine Bandkassette richtig ein (siehe Bandkassette einlegen auf Seite 5). Falls die Probleme dadurch nicht gelöst werden können, lesen Sie die in diesem Kapitel aufgeführten Tipps zur Problemlösung. Wenn Sie in diesem Kapitel keine Lösung finden, besuchen Sie die Brother Support Website unter support.brother.com.
Seite 167
Schnittoptionen auf Seite 14 oder Seite 19. Alternativ können Sie bei Verwendung der Bandkassette die Taste (Bandvorlauf & Schnitt) drücken, um das Schriftband vorzuschieben und abzuschneiden. Ein Bandstau kann trotz Wenden Sie sich an den Brother-Kundenservice. Befolgung der Problemlösungsschritte nicht behoben werden. Ich möchte mit höherer Drucken mit hoher Auflösung ist möglich, wenn Sie von einem Computer aus...
Seite 168
Problemlösung Problem Lösung Die gedruckten Barcodes sind Drucken Sie die Etiketten so, dass die Barcodes wie unten dargestellt am nicht lesbar. Druckkopf ausgerichtet sind. 1 Druckkopf 2 Barcode 3 Druckausrichtung Versuchen Sie es mit einem anderen Scanner. Wir empfehlen, Barcodes mit der Einstellung [Standard] im Menü...
Problemlösung Probleme mit Etiketten Problem Lösung Beim Drucken erscheint ein Die Bandkassette ist leer. gestreiftes Schriftband. Legen Sie eine neue Bandkassette ein (siehe Bandkassette einlegen auf Seite 5). Am Anfang eines jeden gedruckten Die meisten TZe-Etiketten haben eine laminierte Schutzschicht. Dieses Etiketts wird ein leerer, etwa 2,54 cm widerstandsfähige Laminat trägt dazu bei, dass das Etikett abriebfest, langer Rand vorgeschoben.
Fehler 99: Der Computer kann das Gerät nicht erkennen. Assistenten zum Ändern der • Vergewissern Sie sich, dass das Gerät eingeschaltet ist. Baudrate oder den Brother • Vergewissern Sie sich, dass das Schnittstellenkabel richtig Dienstprogrammen für das angeschlossen ist.
Wenden Sie sich an den Hersteller Ihres Wireless-Zugangspunkts/Routers, Ihren Internet-Provider oder Ihren Netzwerkadministrator. Ihr Gerät ist zu weit vom Mobilgerät Das Brother-Gerät darf beim Konfigurieren der WLAN-Einstellungen entfernt. höchstens 1 Meter weit vom Mobilgerät entfernt sein. Zwischen Ihrem Gerät und dem Stellen Sie Ihr Gerät in einem Bereich ohne Hindernisse auf.
Sicherheitswarnung den Zugriff nicht Sicherheitssoftware nach, wie Sie den Zugriff erlauben können, oder fragen erlaubt. Sie den Hersteller. Für die Brother-Netzwerkfunktionen Folgende Port-Nummern werden von den Brother-Netzwerkfunktionen werden falsche Port-Nummern genutzt: verwendet. BRAdmin Light i Port-Nummer 161 / Protokoll UDP.
Problemlösung Den Betrieb der Netzwerkgeräte prüfen Problem Lösung Das Gerät und der Wireless- Vergewissern Sie sich, dass Sie alle Aufgaben auf Seite 156 ausgeführt Zugangspunkt/Router sind nicht haben. eingeschaltet. Ich kenne die Überprüfen Sie die Angaben im Druckereinstellungen-Dienstprogramm (siehe Netzwerkeinstellungen, z. B. die Einstellungen des P-touch Beschriftungsgeräts ändern auf Seite 27).
Problemlösung LED-Anzeigen Die Anzeigen leuchten und blinken, um den Status des Geräts anzuzeigen. Dieser Abschnitt enthält folgende Symbole zur Kennzeichnung der verschiedenen Anzeigen und Muster: Die Anzeige leuchtet in der dargestellten Farbe oder oder Die Anzeige blinkt in der dargestellten Farbe oder oder Keine Anzeige, Anzeige leuchtet oder blinkt in einer der Farben...
Seite 175
Problemlösung Status, Ein/Aus- und WLAN-Anzeige (Status) (Ein/Aus) (WLAN) Status Im Lade-Modus Reset-Modus (wenn der Modus gestartet wird) Reset-Modus (wenn die Taste 1/3/5 Mal gedrückt wird) Reset-Modus (wenn die Taste 2/4/6 Mal gedrückt wird) Reset-Modus (bei Bestätigung des Resets) (3-mal) (3-mal) Benachrichtigung: IP-Adresse korrigiert (USB-ID korrigiert) (4-mal...
Seite 176
Problemlösung Status, Ein/Aus- und WLAN-Anzeige (Status) (Ein/Aus) (WLAN) Status Bei abwechselndem Blinken: Fehler an der Schneideeinheit Bei gleichzeitigem Blinken: Fehler: hohe Temperatur Fehler: inkompatibles Schriftband (2-mal in 1,8 Sekunden) Fehler: falsches Druckmedium → Prüfen, ob die richtige Bandkassette eingelegt ist. Kommunikationsfehler Speicher voll (2-mal in...
Seite 177
Problemlösung WLAN-Anzeige (Status) (Ein/Aus) (WLAN) Status Kein verfügbarer WPS-Zugangspunkt Fehler: Verbindung WPS-Zugangspunkt Das Protokoll prüfen. Falsche Sicherheitseinstellungen (2-mal in 1,8 Sekunden) Fehler: Suche WPS-Zugangspunkt (2-mal in 1,8 Sekunden) WLAN eingeschaltet, nicht verbunden WLAN eingeschaltet, verbunden WLAN: WPS-Einstellungsmodus Benachrichtigung: BT-Umschaltung abgeschlossen (nur P950NW) (3-mal)
Höhe (oberhalb von 3048 m) betrieben wird, da dort die Luftdichte zum Abkühlen des Geräts geringer ist. Das Gerät befindet sich im Lade-Modus. Wenden Sie sich in dem Fall an Ihren Brother-Händler oder an den Brother-Kundenservice. Fehler in Bezug auf die Bandkassetten.
Für TZe-FX**1 Bänder können Sie diese Funktion nicht verwenden. Wenn sich der Hochqualitätsmodus nicht über den Druckertreiber auswählen lässt, müssen Sie den Druckertreiber oder die Firmware aktualisieren. Laden Sie sich die aktuellste Version des Druckertreibers bzw. der Firmware von der Brother Support Website unter support.brother.com herunter, um diese anschließend zu installieren.
Seite 180
Produktspezifikationen Modellname P900W/P950NW Serieller Anschluss RS-232C (serieller Adapter (optional) ist erforderlich) USB-Host (nur P950NW) Unterstützt nur Barcode-Scanner LAN-Anschluss (nur P950NW) 10BASE-T/100BASE-TX Bluetooth (nur P950NW) (optionale Bluetooth-Schnittstelle erforderlich) Bluetooth Ver. 2.1 +EDR (Klasse 1) Unterstützte Profile: SPP, OPP Stromversorgung Adapter Netzadapter (AD9100ESA): 24 V AC 100–240 V 50/60 Hz...
(32 Bit) oder 2 GB (64 Bit) OS X v10.9.x / 10.10.x / 10.11.x: mindestens 2 GB Änderungen bezüglich der Kompatibilität der Betriebssysteme sind nicht ausgeschlossen. Aktuelle Informationen finden Sie auf unserer Support-Website unter support.brother.com Brother Support-Website Bitte besuchen Sie unsere Support-Website unter support.brother.com Dort finden Sie folgende Informationen: •...
Hinweise zur Verwendung des P-touch Transfer Managers Da einige Funktionen des P-touch Editors vom P-touch Beschriftungsgerät nicht unterstützt werden, sollten Sie beim Erstellen von Vorlagen mit dem P-touch Editor Folgendes beachten. Sie können die erstellte Vorlage in der Vorschau überprüfen, bevor sie an das Gerät übertragen wird. Weitere Informationen finden Sie unter Vorlage an den P-touch Transfer Manager übertragen auf Seite 109.
Hinweise zur Verwendung des P-touch Transfer Managers Hinweise zum Übertragen von anderen Daten als Vorlagen Wenn die Anzahl oder die Reihenfolge der Felder in einer Datenbank geändert wird und nur die Datenbank (*.csv-Datei) zur Aktualisierung übertragen wird, wird die Datenbank möglicherweise nicht richtig mit der Vorlage verknüpft.
Netzwerk – Begriffe und Informationen Arten von Netzwerkverbindungen und Protokollen Hier finden Sie grundlegende Informationen zu den erweiterten Netzwerkfunktionen des P-touch Beschriftungsgeräts sowie allgemeine Netzwerk- und sonstige Begriffe. Welche Protokolle und Netzwerkfunktionen unterstützt werden, ist vom jeweiligen Druckermodell abhängig. Arten der Netzwerkverbindung Drucken mit Peer-to-Peer über TCP/IP In einer Peer-to-Peer-Umgebung werden Daten direkt an jedes Gerät gesendet und auch von jedem Gerät empfangen.
Seite 186
Netzwerk – Begriffe und Informationen Drucken über das gemeinsame Netzwerk In einem gemeinsamen Netzwerk sendet jeder Computer Daten über einen zentral gesteuerten Computer. Dieser Computer wird in der Regel „Server“ oder „Druckserver“ genannt. Seine Aufgabe ist es, die Ausführung aller Druckaufträge zu steuern. Netzwerkgerät (ihr Gerät) 1 Client-Computer...
Netzwerk – Begriffe und Informationen Gerät für ein Netzwerk konfigurieren IP-Adressen, Subnetzmasken und Gateways Damit Sie das Gerät in einer TCP/IP-Netzwerkumgebung einsetzen können, müssen Sie seine IP-Adresse und Subnetzmaske konfigurieren. Die dem Druckserver zugewiesene IP-Adresse muss zum selben logischen Netzwerk gehören wie Ihre Hostcomputer. Ist dies nicht der Fall, müssen Sie Subnetzmaske und Gateway-Adresse entsprechend konfigurieren.
Seite 188
Netzwerk – Begriffe und Informationen Subnetzmaske Eine Subnetzmaske schränkt die Netzwerkkommunikation ein. Beispiel: Computer 1 kann Daten mit Computer 2 austauschen. • Computer 1 IP-Adresse: 192.168.1.2 Subnetzmaske: 255.255.255.0 • Computer 2 IP-Adresse: 192.168.1.3 Subnetzmaske: 255.255.255.0 Die „0“ in der Subnetzmaske gibt an, dass in diesem Teil der Adresse keinerlei Einschränkung der Netzwerkkommunikation besteht.
Shared Key Ein geheimer, vorab festgelegter Schlüssel wird von allen Geräten genutzt, die auf das Wireless-Netzwerk zugreifen. Bei dem Wireless-Gerät von Brother handelt es sich bei diesem vorab festgelegten Schlüssel um einen WEP-Schlüssel. WPA-PSK Aktiviert einen Wi-Fi Protected Access Pre-shared Key (WPA-PSK), mit dem sich das Wireless-Gerät von Brother mittels TKIP für WPA-PSK bei Zugangspunkten anmelden kann.
Netzwerk – Begriffe und Informationen TKIP TKIP (Temporal Key Integrity Protocol) bietet Schlüsselmischung für jedes einzelne Paket, Prüfung der Nachrichtenintegrität und einen Umschlüsselungsmechanismus. AES (Advanced Encryption Standard) ermöglicht eine größere Datensicherheit durch eine Verschlüsselung mit einem symmetrischen Schlüssel. Wenn [Kommunikationsmodus] auf [Ad-hoc] eingestellt ist Authentifizierungsmethode Verschlüsselungsmodus...
Netzwerk – Begriffe und Informationen Authentifizierungs- und Verschlüsselungsmethoden für ein Enterprise Wireless Network (drahtloses Unternehmensnetzwerk) Ein Enterprise Wireless Network (drahtloses Unternehmensnetzwerk) ist ein umfangreiches Netzwerk mit IEEE 802.1x-Unterstützung. Wenn Sie Ihr Gerät in einem Wireless-Netzwerk mit IEEE 802.1x-Unterstützung konfigurieren, können Sie die folgenden Authentifizierungs- und Verschlüsselungsmethoden verwenden: Authentifizierungsmethoden ...
Seite 192
Netzwerk – Begriffe und Informationen Verschlüsselungsmethoden TKIP TKIP (Temporal Key Integrity Protocol) bietet Schlüsselmischung für jedes einzelne Paket, Prüfung der Nachrichtenintegrität und einen Umschlüsselungsmechanismus. AES (Advanced Encryption Standard) ermöglicht eine größere Datensicherheit durch eine Verschlüsselung mit einem symmetrischen Schlüssel. ...
Seite 193
Netzwerk – Begriffe und Informationen Benutzername und Kennwort Die folgenden Sicherheitsmethoden unterstützen Benutzernamen mit weniger als 64 Zeichen und Kennwörter mit weniger als 32 Zeichen: LEAP EAP-FAST PEAP EAP-TTLS EAP-TLS (für Benutzernamen) ...
Liste der Barcodes für die P-touch Template-Funktion Allgemeines Verfahren für die P-touch Template-Funktion Im Folgenden wird das allgemeine Verfahren zur Verwendung der P-touch Template-Funktion beschrieben. Weitere Informationen zur Festlegung der verschiedenen Einstellungen finden Sie unter Etiketten mithilfe von P-touch Template drucken auf Seite 66. Bevor Sie den Barcode-Scanner an dieses P-touch Beschriftungsgerät anschließen, vergewissern Sie sich, dass die Einstellungen für den Barcode-Scanner und die Einstellungen für das Dienstprogramm P-touch Template, die Sie während der Vorbereitung festgelegt haben, übereinstimmen.
Liste der Barcodes für die P-touch Template-Funktion Liste der Barcodes zum Festlegen der Einstellungen Dabei handelt es sich um die Barcodes zum Festlegen der Einstellungen in Etiketten mithilfe von P-touch Template drucken auf Seite 66. Hinweis • Beim Verwenden der Barcodes aus dieser Liste setzen Sie „Auslöser für das Drucken von P-touch Template“...
Seite 196
Liste der Barcodes für die P-touch Template-Funktion Zur Eingabe von Zahlen Nummer der vordefinierten Vorlagen Vordefinierte Vorlage 1 Vordefinierte Vorlage 2 Vordefinierte Vorlage 3 Vordefinierte Vorlage 4...
Seite 197
Liste der Barcodes für die P-touch Template-Funktion Vordefinierte Vorlage 5 Vordefinierte Vorlage 6 Vordefinierte Vorlage 7 Vordefinierte Vorlage 8 Vordefinierte Vorlage 9 Vordefinierte Vorlage 10 Vorlage auswählen Anzahl der seriellen Exemplare Trennzeichen Vorlagendaten initialisieren Ausdruck starten Diese Barcodes werden zum Festlegen der Anzahl der zu druckenden Exemplare und zum Auswählen einer Vorlagennummer verwendet.
Verwendung des Lithium-Ionen-Akkus und der Akkueinheit (optional: PA-BT-4000LI/PA-BB-002) Dieses P-touch Beschriftungsgerät kann entweder über den Netzadapter (mitgeliefert) oder über den Lithium-Ionen-Akku (optional: PA-BT-4000LI) mit Strom versorgt werden. Verwenden Sie die Stromversorgung, die sich für Ihre Zwecke am besten eignet. Mit dem Lithium-Ionen-Akku kann das Gerät an Orten verwendet werden, an denen kein Netzstrom zur Verfügung steht.
Verwendung des Lithium-Ionen-Akkus und der Akkueinheit (optional: PA-BT-4000LI/PA-BB-002) Lithium-Ionen-Akku herausnehmen Halten Sie die Taste (Ein/Aus) gedrückt, um das Gerät auszuschalten. Entfernen Sie die Akkufachabdeckung, entnehmen Sie den Akku und bringen Sie anschließend die Abdeckung wieder an. VORSICHT Wenn sich der Akku schwer herausnehmen lässt, drehen Sie das Gerät bei geöffneter Akkufachabdeckung um, damit der Akku herausfällt.
Verwendung des Lithium-Ionen-Akkus und der Akkueinheit (optional: PA-BT-4000LI/PA-BB-002) Lithium-Ionen-Akku laden Hinweis • Laden Sie den Akku vor der Verwendung des Geräts vollständig auf. • Das vollständige Laden des Akkus kann bis zu drei Stunden dauern. Stellen Sie sicher, dass der Akku in das Gerät eingesetzt worden ist. Schließen Sie das Gerät über den Netzadapter und das Stromversorgungskabel an eine Netzsteckdose an.
Verwendung des Lithium-Ionen-Akkus und der Akkueinheit (optional: PA-BT-4000LI/PA-BB-002) Ladevorgang des Lithium-Ionen-Akkus beenden Ziehen Sie zum Beenden des Ladevorgangs den Netzadapter aus der Steckdose. Tipps zur Verwendung des Lithium-Ionen-Akkus Laden Sie den Akku vor der Verwendung des Geräts vollständig auf. Verwenden Sie den Akku erst, wenn er vollständig aufgeladen ist.
Verwendung des Lithium-Ionen-Akkus und der Akkueinheit (optional: PA-BT-4000LI/PA-BB-002) Produktspezifikationen Lithium-Ionen-Akku Größe: ca. 74 (B) × 86 (T) × 32 (H) mm Gewicht: ca. 0,240 kg Spannung: 14,4 V Kapazität: 1800 mAh Lade-/Entladezyklus: ca. 300 Mal Ladezeit: ca. drei Stunden Akkueinheit Größe: ca.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Das (optionale) Bedienfeld-Display (TDU) ist eine berührungsempfindliche Bedieneinheit für den Anschluss an das P-touch Beschriftungsgerät. Über die Tasten des Bedienfeld-Displays lassen sich auch ohne Verbindung zu einem Computer Etiketten drucken und verschiedene Einstellungen vornehmen. Weitere Informationen zum Anschließen des Bedienfeld-Displays finden Sie in zugehöriger Installationsanleitung.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Heben Sie das LCD an und stellen Sie es auf einen Winkel ein, in dem der Bildschirm gut lesbar ist. Wenn der Bildschirm dunkel und schlecht lesbar ist, kann die Hintergrundbeleuchtung eingeschaltet werden. Weitere Informationen siehe Festlegen von Einstellungen über das Bedienfeld-Display auf Seite 201.
Seite 205
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) 7 Anzeige des Schriftbandtyps Gibt den Typ des Schriftbands an, das im Gerät eingelegt ist. 8 Einstellung für das Bedienfeld Zeigt an, ob das Bedienfeld-Display auf Bedienfeld A oder B eingestellt wurde. : Basis-Bedienfeld (A) : One-Touch-Bedienfeld (B)
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Bedienfeld Es gibt zwei Bedienfeld-Bildschirme: das Basis-Bedienfeld (A) und das One-Touch-Bedienfeld (B). Eines davon wird zur Bedienung ausgewählt. Drücken Sie eine Taste auf dem Bedienfeld-Bildschirm, um eine Funktion auszuführen. Wenn einer Taste auf dem One-Touch-Bedienfeld bereits ein Etikettenlayout zugewiesen wurde, kann das Etikett durch Drücken der Taste für das betreffende Etikett gedruckt werden.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) 2 Esc (Escape-Taste) Kehrt zur vorherigen Funktion zurück. Wenn Sie diese Taste mindestens eine Sekunde lang gedrückt halten, kehren Sie zum Hauptbildschirm zurück. 3 a / b / d / c Ändert die Anzeige oder erhöht/verringert Werte. Durch Halten der Taste wird die Anzeige schnell geändert oder Werte werden um 10 erhöht/verringert.
Seite 208
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Die Abdeckung des TDU-Bedienfelds ist mit vier Laschen befestigt. Drücken Sie mit Ihren Fingernägeln oder einem Schlitzschraubendreher die vier Laschen nach außen (sehe Abbildung) und entfernen Sie die Abdeckung des TDU-Bedienfelds. Legen Sie zuerst das gewünschte Bedienfeld (1) auf den Bedienfeldhalter (3). Darüber platzieren Sie die transparente Schutzfolie (2).
Seite 209
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Setzen Sie die vier Laschen an der TDU-Bedienfeldabdeckung so in die entsprechenden Öffnungen am Gerät ein, bis sie einrasten. Wichtig Wenn das Bedienfeld ausgetauscht wird, muss auch die Einstellung des Bedienfeld-Displays geändert werden. Weitere Informationen siehe Auswählen des Bedienfelds auf Seite 214.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Drucken mit dem Bedienfeld-Display Gehen Sie zum Drucken über das Bedienfeld-Display wie folgt vor: 1. Vorbereitung. Verbinden Sie das Gerät mit dem Computer und installieren Sie dann den Druckertreiber sowie die Software. (Siehe Installieren von Druckertreiber und Software auf Seite 8.) Legen Sie das Medium in das Gerät ein.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Einstellungen für das Bedienfeld-Display Die Einstellungen für das Bedienfeld-Display können über das Bedienfeld oder mit dem Druckereinstellungen-Dienstprogramm auf einem Computer vorgenommen werden, der mit dem Gerät verbunden ist. Weitere Informationen zum Anschließen eines Computers und zum Festlegen von Einstellungen finden Sie unter Geräteeinstellungen für Windows auf Seite 44.
Seite 212
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Taste Parameter Einstellungen Beschreibung Bestimmt den Datentyp, der den Einstellung Tastenfunkt. Vorlage/ Tasten auf dem One-Touch- Datenbank (Admin-Taste) Bedienfeld zugewiesen ist. Zum Zuweisen von Vorlagen wählen Sie [Vorlage]. Zum Zuweisen von Datenbankeinträgen für einzelne Vorlagen wählen Sie [Datenbank].
Seite 213
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Taste Parameter Einstellungen Beschreibung Wenn Sie eine Vorlage mit einer Einstellung DB-Suche Nach Zeilennr./ (Admin-Taste) verbundenen Datenbank Nach Daten (Fortsetzung) (Fortsetzung) verwenden, bestimmt diese Option, ob in den Datenbankdatensätzen nach deren Zeilennummer oder deren Daten gesucht wird.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Einstellen von Uhrzeit und Datum Stellt die Uhr auf die aktuelle Uhrzeit und das aktuelle Datum ein, das auf dem Hauptbildschirm angezeigt wird. Drücken Sie [ ] (Admin-Taste). Drücken Sie [b], wählen Sie [Einstellung] und drücken Sie [OK]. Drücken Sie [b], wählen Sie [Uhr einstellen] und drücken Sie [OK].
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Festlegen des Administratorkennworts Es kann ein Kennwort festgelegt werden, damit die Grundeinstellungen, die mittels [ ] (Admin-Taste) erreichbar sind, nicht einfach verändert werden können. Wenn ein Kennwort festgelegt ist, muss bei jedem Drücken von [ ] (Admin-Taste) ein Kennwort eingegeben werden.
Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie im Startmenü auf [Alle Programme] – [Brother P-touch] – [P-touch Editor 5.1] oder doppelklicken Sie auf dem Desktop auf das Symbol [P-touch Editor 5.1].
Seite 217
Für Windows 10: Klicken Sie im Startmenü auf [Alle Apps] und anschließend unter [Brother P-touch] auf [P-touch Editor 5.1] oder doppelklicken Sie auf dem Desktop auf [P-touch Editor 5.1]. Wenn der P-touch Editor gestartet wird, wählen Sie, ob ein neues Layout erstellt oder ein vorhandenes Layout geöffnet werden soll.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Wenn Sie auf klicken, erscheint der Cursor für die Texteingabe. Nach Eingabe des Textes klicken Sie auf das Textfeld, um es auf der Vorlage hin- und herzuschieben. Wiederholen Sie die Schritte e und f für Texteingabe und Layout. Klicken Sie nach der Texteingabe auf [Datei] –...
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Einfügen von Datum und Uhrzeit in ein Etikett Öffnen Sie im P-touch Editor die Vorlage oder das Layout, die bzw. das bearbeitet werden soll. Klicken Sie in der Menüleiste auf [Einfügen] – [Datum/Uhrzeit], um das Dialogfeld [Eigenschaften von Datum und Uhrzeit] anzuzeigen.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Verknüpfen einer Datenbank mit einer Vorlage Beispieletikett Floor 1 Floor 1 Floor 2 A0-001 A0-002 D0-011 Eine erstellte Vorlage kann mit einer Datenbank verknüpft werden. Weil der Text in der Vorlage durch Text aus der Datenbank ersetzt werden kann, können mit einer einzigen Vorlage verschiedene Etiketten gedruckt werden.
Seite 221
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Klicken Sie auf [Weiter], um ein Einstellungsdialogfeld anzuzeigen. Legen Sie unter [Datenbankfeld] im Bereich [Felder verknüpfen] fest, welche Datenbankspalte mit welchem Objekt verknüpft werden soll. Klicken Sie dann auf [OK]. Die Vorlage wird mit der Datenbank verknüpft und das Hauptfenster erscheint. Klicken Sie auf die zu prüfende Datenbankzeile, um das Etikett mit dem ersetzten Text anzuzeigen.
Layoutfenster im P-touch Editor das aktive Fenster ist. • Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie auf die Start-Schaltfläche und anschließend auf [Alle Programme] – [Brother P-touch] – [P-touch Tools] – [P-touch Transfer Manager 2.2].
Seite 223
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Der Datei im Ordner [Switch Label] (Etikett übertragen) wird eine Schlüsselnummer (die Nummer der im Gerät zu speichernden Vorlage) zugewiesen. Um die Nummer zu ändern, klicken Sie mit der rechten Maustaste auf die Datei, klicken Sie auf [Schlüssel zuordnen] und wählen Sie anschließend eine Nummer zwischen 1 und 99.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Wählen Sie den Ordner [Switch Label] (Etikett übertragen) aus und klicken Sie auf [Übertragen]. Wenn eine Bestätigungsmeldung erscheint, klicken Sie auf [OK]. Die Übertragung beginnt. Hinweis • In diesem Gerät können bis zu 99 Vorlagen gespeichert werden. •...
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Die den One-Touch-Tasten zugewiesenen Daten auswählen Sie können den Typ der Daten festlegen, die den One-Touch-Tasten bei Verwendung des One-Touch- Bedienfelds mit dem Bedienfeld-Display zugewiesen werden. Die Daten sind entweder Vorlagen oder Datenbanken. ...
Installationsanleitung zum Bedienfeld-Display. Diese Abbildungen lassen sich verwenden, indem Sie sie auf ein leeres Blatt Papier kopieren. Bedienfeldgröße: 132,4 (Länge) × 92,3 (Breite) mm Sie können ein Bedienfeldformat von der Brother Support Website unter support.brother.com herunterladen. [Wählen Sie Ihr Land.] – [Downloads] – [Wählen Sie Ihr Produkt] herunterladen.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Etiketten drucken Sie können über das Bedienfeld-Display ohne Verbindung mit einem Computer ein auf das Gerät übertragenes Etikettenlayout drucken oder bearbeiten. Drucken mit dem Basis-Bedienfeld Schalten Sie das Gerät ein. Es erscheint der Hauptbildschirm. Drücken Sie zur Auswahl der zu druckenden Vorlagennummer [a] oder [b] oder geben Sie die Nummer mit den Zifferntasten ein.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Geben Sie die Anzahl der zu druckenden Kopien ein und drücken Sie dann [PRINT] (Druck) oder [OK]. Die Etiketten werden gedruckt. Hinweis • Sie können zwischen 1 und 999 Kopien drucken. • Wenn die Vorlage eine serialisierte Nummer enthält, werden die Etiketten entsprechend der Anzahl der Kopien mit aufsteigender Seriennummer gedruckt.
Seite 229
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Drücken Sie [d] oder [c], um die zu bearbeitende Zahl hervorzuheben. Drücken Sie die Zifferntaste der neuen Zahl, mit der die alte Zahl überschrieben werden soll. (In diesem Beispiel wird [A0-001] in [A0-003] geändert. Drücken Sie [c], um [1] hervorzuheben, und anschließend die Zifferntaste [3].) erscheint unten links auf dem Bildschirm, um anzuzeigen, dass die Vorlage bearbeitet wurde.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Mit dem One-Touch-Bedienfeld drucken Wenn einer Taste auf dem One-Touch-Bedienfeld ein Etikettenlayout zugewiesen wurde, kann das Etikett durch Drücken der Taste für das betreffende Etikett gedruckt werden. Wichtig Die unter jeder One-Touch-Taste gespeicherten Daten richten sich nach der Nummer des Datenbankeintrags oder der Tastennummer, nachdem die Daten vom Computer zum Gerät übertragen wurden.
Seite 231
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Geben Sie mit [a] oder [b] die Anzahl der zu druckenden Kopien ein und drücken Sie dann [PRINT] (Druck) oder [OK]. Die Etiketten werden gedruckt. Hinweis • Sie können zwischen 1 und 999 Kopien drucken. •...
LCD den Inhalt der angezeigten Vorlage oder den zu ersetzenden Text überprüfen. Das Gerät ist mit Barcode-Scannern vieler Hersteller kompatibel, wir empfehlen Ihnen jedoch die Verwendung des Original-Barcode-Scanners von Brother (PA-BR-001). Bitte beachten Sie, dass die verfügbaren Optionen und Verbrauchsmaterialien je nach Land variieren können.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Etikettenlayouts im Gerät (Prüfen, Löschen und Protokolleinsicht) Mit den folgenden Bedienvorgängen können Sie Etikettenlayouts im Gerät prüfen, löschen oder deren Druckprotokoll anzeigen. Prüfen des Inhalts eines Etikettenlayouts Zum Anzeigen der Vorlagendetails auf dem Bildschirm und zum Prüfen des Inhalts drücken Sie [ ] (Suchtaste) auf dem Bedienfeld-Display.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Ersetzen der Batterie für Uhrzeit/Datum Damit die Einstellungen der internen Uhr aufrecht erhalten bleiben, ist eine Batterie für Uhrzeit und Datum vorhanden. Die Batteriekapazität ist auch bei Nichtgebrauch des Geräts nach einiger Zeit erschöpft. Wichtig •...
Seite 235
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Entfernen Sie die Batterie. Drücken Sie wie unten gezeigt auf Teil A, so dass sich die Batterie löst und herausgenommen werden kann. Setzen Sie die neue Batterie ein. Wichtig Achten Sie darauf, die neue Batterie in der richtigen Ausrichtung (Plus-und Minuspol) einzusetzen. Setzen Sie die Batterie-Abdeckung wieder ein.
Wählen Sie über die Start-Schaltfläche [Alle Apps] und klicken Sie anschließend unter [Brother P-touch] auf [P-touch Transfer Manager 2.2]. 3 Klicken Sie im linken Fensterbereich auf „Brother PT-P950NW“, um die auf dem Gerät gespeicherten Vorlagen im rechten Fensterbereich anzuzeigen. Sie können die Anzahl der Vorlagen und die momentan...
Seite 237
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Warum ist es nicht möglich, eine Vorlage, deren Datum automatisch aktualisiert wird, an das Gerät zu übertragen? Es kann sein, dass der Druckertreiber nicht richtig installiert wurde. Installieren Sie den Druckertreiber neu und versuchen Sie, die Daten erneut zu übertragen. Wenn das Datum nicht aktualisiert wurde, prüfen Sie, ob das Kontrollkästchen [Beim Druck] im Dialogfeld [Eigenschaften von Datum und Uhrzeit] für die Vorlage aktiviert wurde.
Verwendung des Bedienfeld-Displays (optional: PA-TDU-003) (nur P950NW) Produktspezifikationen Die folgenden Spezifikationen gelten ohne eingelegte Batterie für Uhrzeit und Datum und bei geschlossenem LCD. Größe: ca. 113 (B) × 192 (T) × 59 (H) mm Gewicht: ca. 0,329 kg...
