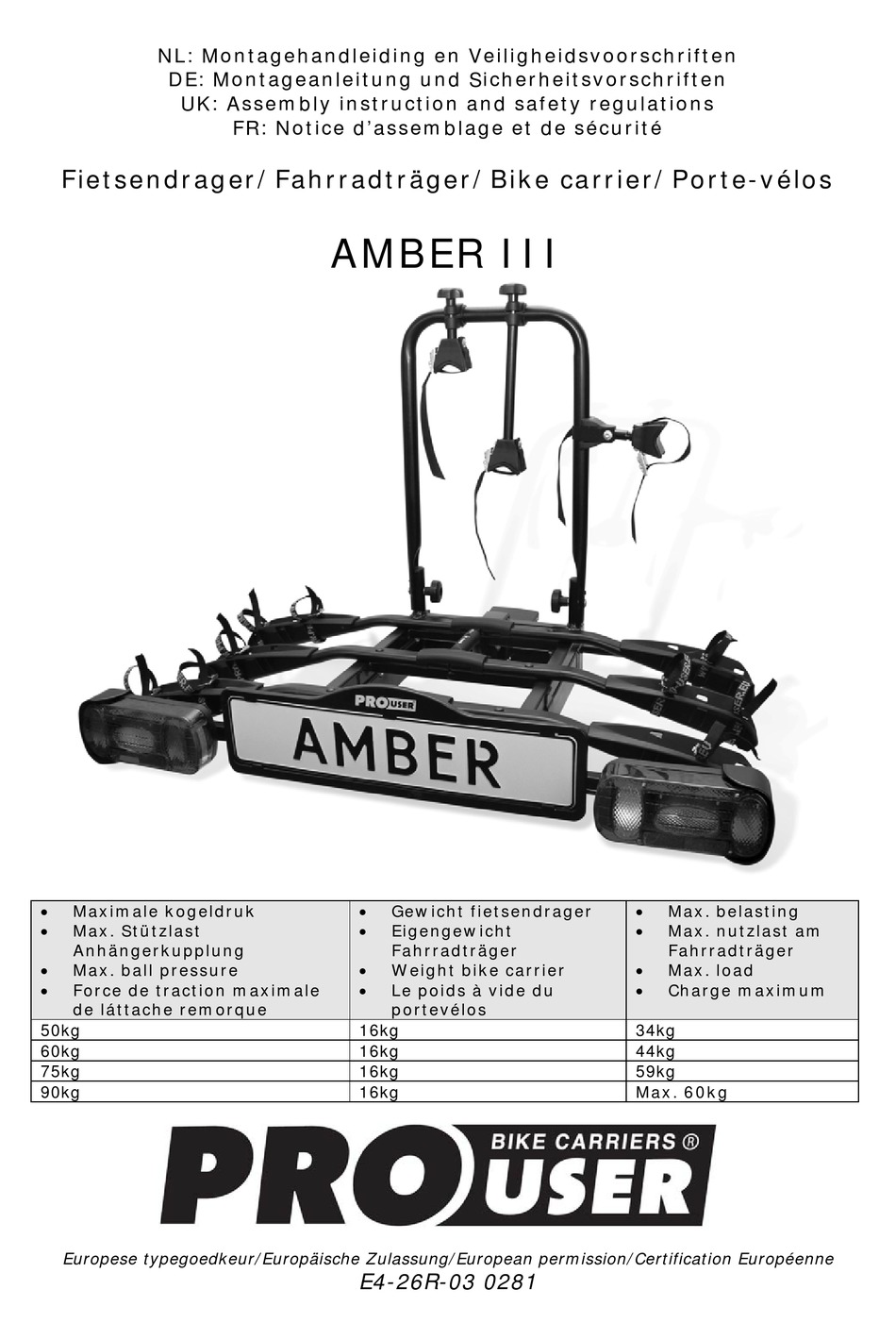

NL: Montagehandleiding en Veiligheidsvoorschriften
DE: Montageanleitung und Sicherheitsvorschriften
UK: Assembly instruction and safety regulations
Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos
Maximale kogeldruk
Max. Stützlast
Anhängerkupplung
Max. ball pressure
Force de traction maximale
de láttache remorque
50kg
60kg
75kg
90kg
Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne
FR: Notice d'assemblage et de sécurité
AMBER III
Gewicht fietsendrager
Eigengewicht
Fahrradträger
Weight bike carrier
Le poids à vide du
portevélos
16kg
16kg
16kg
16kg
E4-26R-03 0281
Max. belasting
Max. nutzlast am
Fahrradträger
Max. load
Charge maximum
34kg
44kg
59kg
Max. 60kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PROUSER 91731 Amber III
Inhaltszusammenfassung für PROUSER 91731 Amber III
- Seite 1 NL: Montagehandleiding en Veiligheidsvoorschriften DE: Montageanleitung und Sicherheitsvorschriften UK: Assembly instruction and safety regulations FR: Notice d’assemblage et de sécurité Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos AMBER III Maximale kogeldruk Gewicht fietsendrager Max. belasting Max. Stützlast Eigengewicht Max. nutzlast am Anhängerkupplung Fahrradträger Fahrradträger...
-
Seite 3: Inhaltsverzeichnis
Inhoudsopgave Pagina Introductie Belangrijke informatie In elkaar zetten van de fietsendrager Montage van de fietsendrager op de trekhaak Het kantelmechanisme De kentekenplaathouder & de verlichting Montage van de fietsen op de fietsendrager Veiligheidsvoorschriften ... -
Seite 18: Einführung
EINFÜHRUNG Der Pro User Fahrradträger AMBER III ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV. Kupplungs - Fahrradträger Passend für fast allen Anhängerkupplungen, alle Fahrräder und Reifengrößen Sicherer und zuverlässiger abklappbarer Träger für den Transport von 3 Fahrrädern ... -
Seite 19: Wichtige Information
WICHTIGE INFORMATIONEN Vor Erstgebrauch lesen! Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften völlig durchgelesen und klar verstanden worden sind. Der Heckträger muss sicher gemäß dieser Montageanleitung montiert werden. Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. -
Seite 20: Montage Des Fahrradträgers
MONTAGE DES FAHRRADTRÄGERS Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen. Step 1 Bauteile: Die Montage: Legen Sie die sechs Radschienen parallel auf den Basisrahmen, das die... - Seite 21 Step 2 Bauteile: Die Montage: Setzen Sie den U-Bügel auf die U-Bügel-Halter von dem Basisteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss - Schrauben (M8x60), Scheiben (M8) und den Kunststoff Rändelmuttern (M8). Die Kunststoff Rändelmuttern müssen an der Innenseite montiert sein (siehe Foto). Achtung: Sie sollen beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U- Bügelhalterung ansetzt.
- Seite 22 Step 3 Bauteile: Die Montage: Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus der Lampenträgerschiene heraus und montieren Sie den Kennzeichenhalter an die Schiene. Der Kennzeichenhalter muss auf der gleichen Höhe wie die Beleuchtung liegen. Mit den mitgelieferten Kabelbindern kann das Kabel von den Lampen an der Unterseite von dem Träger befestigt werden.
-
Seite 23: Montage Des Fahrradträgers Auf Der Anhängerkupplung
MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, sollten Sie sich mit dem Schnellverschluss-System vertraut machen. Sicherheits/Veriegelungsstift Hebel Kontermutter Schloss Einstell-Schraube für den Schnellverschluss Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Mit der Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden. -
Seite 24: Einstell-Schraube
Kontrollieren Sie ob der Träger sicher und fest auf Einstell-Schraube der Anhängerkupplung sitzt (und sich nicht mehr verdrehen lässt). Sollte der Träger nicht fest genug sein, nehmen Sie den Träger von der Anhängerkupplung und drehen die Einstell-Schraube von dem Schnellverschluss etwas hinein. Erst die Kontermutter losdrehen, Einstell-Schraube etwas eindrehen und die Kontermutter wieder festdrehen. -
Seite 25: Der Abklappmechanismus
DER ABKLAPPMECHANISMUS Um den Kofferraum von Ihres Fahrzeugs zu öffnen (Gepäckentnahme usw.), auch wenn die Fahrräder auf dem Träger montiert sind, können Sie den Träger abklappen. Zuerst müssen Sie die Sperre des Abklappmechanismus Hebel entriegeln: Drücken Sie mit dem Finger die Rücktaste (1) in, dann schieben (2) der Griff horizontal nach hinten (von Ihnen weg). -
Seite 26: Der Kennzeichenhalter & Die Beleuchtung
DER KENNZEICHENHALTER Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Kennzeichenhalter (siehe Foto) Clips Ausnehmung für die Clips DIE BELEUCHTUNG Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). -
Seite 27: Montage Der Fahrräder Auf Dem Fahrradträger
MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren! Diese Teile können sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen lösen und andere Verkehrsteilnehmer in Gefahr bringen. -
Seite 28: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Die Kugelfläche muss sauber, fettfrei und von jeglichen Lackschickten befreit sein. Der Fahrradträger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie daher diese Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach. -
Seite 29: Wartung & Garantie
Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderungen von Gütern hinter Ihrem Fahrzeug. Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionen kommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benutzung des Fahrradträgers die Einparkhilfe aus. Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist. -
Seite 30: Stückliste & Explosionszeichnung
STÜCKLISTE Beschreibung Anzahl Maße Basisrahmen mit Schnellverschluss Selbstsichernde Mutter Scheibe Schloss Schraube M6x50 Kunststoff Endkappe Kunststoff Abdeckhaube U-Bügel Rahmenhalter lang Rahmenhalter kurz Spannband Kunststoff Radhalter Radschiene Schloss Schraube M8x60 Scheibe Kunststoff Rändelschraube Kunststoff Endkappe Rahmen Selbstsichernde Mutter Scheibe Inbus Schraube M10x52 Selbstsichernde Mutter Seegerring... - Seite 31 Kunststoff Griff Stift Ø5x20 Blattfeder mit Knopf Abklappmechanismus Hebel Selbstsichernde Mutter Feder Scheibe Inbus Schraube M8x60 Rahmenhalter kurz EXPLOSIONSZEICHNUNG...
- Seite 60 © Tradekar 91731/15A Tradekar Benelux BV Staalweg 8 +31 (0)345-470990 4104 AT CULEMBORG info@tradekar.nl The Netherlands www.pro-user.eu...
