PROUSER 91535 Saffier III Montageanleitung
Fahrradträger
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

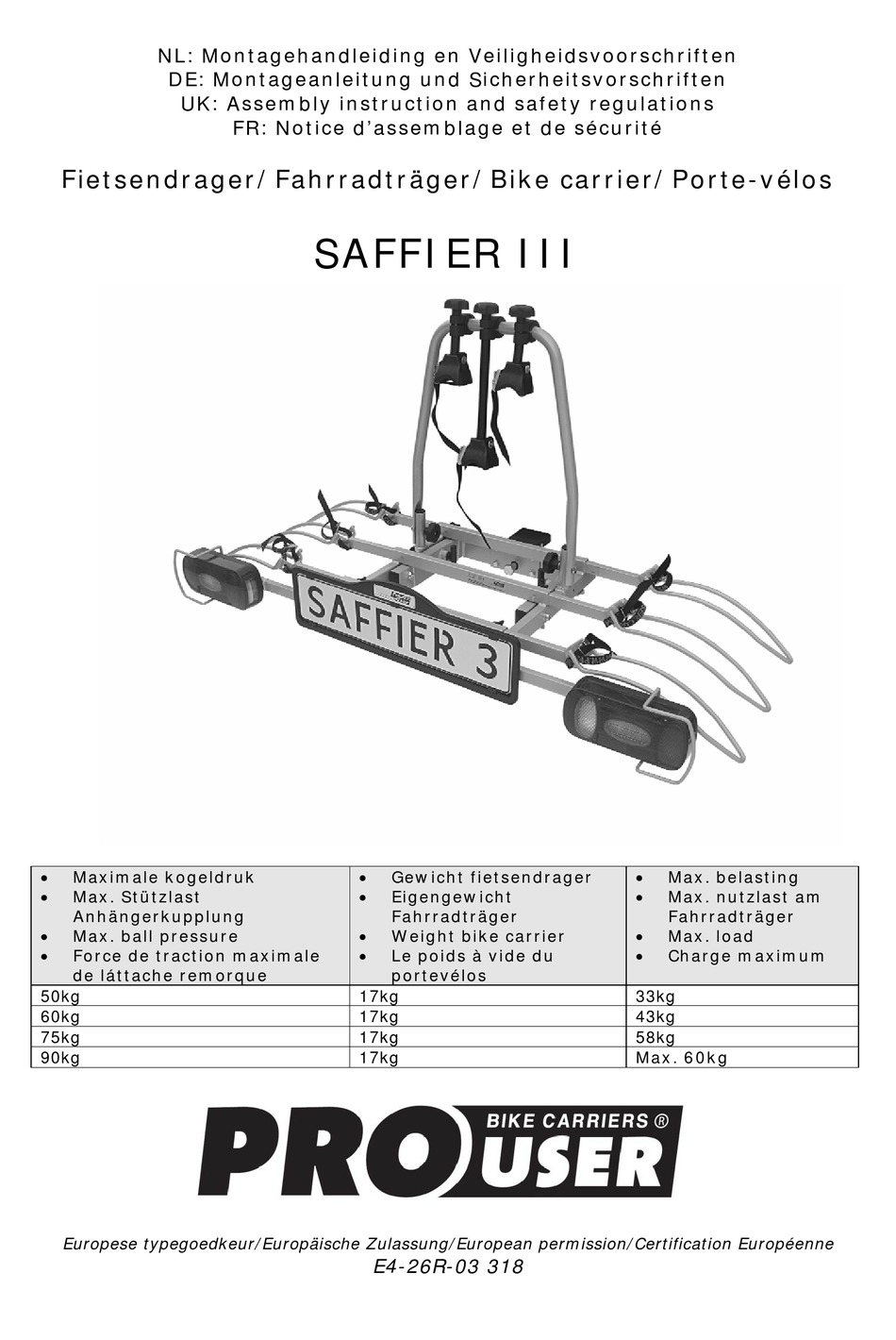

NL: Montagehandleiding en Veiligheidsvoorschriften
DE: Montageanleitung und Sicherheitsvorschriften
UK: Assembly instruction and safety regulations
Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos
Maximale kogeldruk
Max. Stützlast
Anhängerkupplung
Max. ball pressure
Force de traction maximale
de láttache remorque
50kg
60kg
75kg
90kg
Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne
FR: Notice d'assemblage et de sécurité
SAFFIER III
Gewicht fietsendrager
Eigengewicht
Fahrradträger
Weight bike carrier
Le poids à vide du
portevélos
17kg
17kg
17kg
17kg
E4-26R-03 318
Max. belasting
Max. nutzlast am
Fahrradträger
Max. load
Charge maximum
33kg
43kg
58kg
Max. 60kg
Inhaltsverzeichnis
Verwandte Anleitungen für PROUSER 91535 Saffier III
Inhaltszusammenfassung für PROUSER 91535 Saffier III
- Seite 1 NL: Montagehandleiding en Veiligheidsvoorschriften DE: Montageanleitung und Sicherheitsvorschriften UK: Assembly instruction and safety regulations FR: Notice d’assemblage et de sécurité Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos SAFFIER III Maximale kogeldruk Gewicht fietsendrager Max. belasting Max. Stützlast Eigengewicht Max. nutzlast am Anhängerkupplung Fahrradträger Fahrradträger...
-
Seite 3: Inhaltsverzeichnis
Inhoudsopgave Pagina Introductie Belangrijke informatie In elkaar zetten van de fietsendrager Montage van de fietsendrager op de trekhaak Het Kantelmechanisme De nummerplaathouder & de verlichting Montage van de fietsen op de fietsendrager Veiligheidsvoorschriften ... - Seite 16 EXPLOSIETEKENING...
-
Seite 17: Einführung
EINFÜHRUNG Der Pro User Fahrradträger SAFFIER III ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV. Kupplungs - Fahrradträger Kompatibel mit fast allen Anhängerkupplungen, alle Fahrräder und Reifengrößen Sicherer und zuverlässiger abklappbarer Träger für den Transport von 3 Fahrrädern ... -
Seite 18: Wichtige Information
WICHTIGE INFORMATIONEN Vor Erstgebrauch lesen! Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften völlig durchgelesen und klar verstanden worden sind. Der Heckträger muss sicher gemäß dieser Montageanleitung montiert werden. Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. -
Seite 19: Montage Des Fahrradträgers
MONTAGE DES FAHRRADTRÄGERS Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen. Step 1 Bauteile: Die Montage: Schrauben Sie mit den vier mitgelieferten Schrauben... - Seite 20 Step 2 Bauteile: Die Montage: Schieben Sie nun den U-Bügel auf die U-Bügelhalter von dem Basisinnenteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss-Schrauben (M8x60), Scheiben und Kunststoff Rändelmuttern. Achten Sie darauf, dass sich der Drehknopf an der Innenseite befindet (siehe Foto). Achtung: Sie sollen beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U- Bügelhalterung ansetzt.
- Seite 21 Step 3 Bauteile: Die Montage: Schieben Sie die zwei Rücklichthalter (inklusiv Lampen) in die Lampenhalterschiene (vierkant Öffnung an der Vorderseite des Rahmens). Achten Sie darauf, dass die mit “R” gezeichnete Lampe rechts montiert wird (die Nebellampe muss auf die linke Seite). Schrauben Sie beide Halter fest mit den zwei Schlossschrauben (M6), Scheiben und selbst sichernden Muttern (M6).
- Seite 22 Step 4 Bauteile: Die Montage: Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus der Lampenträgerschiene heraus und montieren Sie den Kennzeichenhalter an die Schiene. Der Kennzeichenhalter muss auf der gleichen Höhe wie die Beleuchtung liegen. Achtung: Die Befestigungsteile für das Kennzeichen befinden sich als Ausdrückteile im Kennzeichenhalter.
-
Seite 23: Montage Des Fahrradträgers Auf Der Anhängerkupplung
MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG Für die Montage des Fahrradträgers sollte das Auto am besten auf einer geraden Ebene stehen, der Motor sollte abgestellt und die Handbremse angezogen sein. Achten Sie darauf, dass die Kupplung nicht beschädigt, sauber und fettfrei ist! Jetzt können Sie den Fahrradträger mit der Kupplung auf die Anhängerkupplung von Ihrem KFZ montieren. -
Seite 24: Der Kennzeichenhalter & Die Beleuchtung
DER KENNZEICHENHALTER Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Kennzeichenhalter (siehe Foto) Clips Ausnehmung für die Clips DIE BELEUCHTUNG Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). -
Seite 25: Montage Von Den Fahrrädern Auf Dem Fahrradträger
MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren! Diese Teile können sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen lösen und andere Verkehrsteilnehmer in Gefahr bringen. -
Seite 26: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Die Kugelfläche muss sauber, fettfrei und von jeglichen Lackschickten befreit sein. Der Fahrradträger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie daher diese Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach. -
Seite 27: Wartung & Garantie
Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionen kommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benutzung des Fahrradträgers die Einparkhilfe aus. Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist. -
Seite 28: Stückliste & Explosionszeichnung
STÜCKLISTE Beschreibung Anzahl Maße Kupplung Selbstsichernde Mutter Seegerring Kunststoff Endkappe 60×25 Basis Innenteil Endpositions stopblock Befestigungsplatte Scheibe Schraube M8×45 Klemmschraube M16×90 Kunststoff Radschienen Endkappe 25×15 Radschiene Spannband Kunststoff Endkappe 25×15 Lampenbügel Rechts = Links Rücklicht (rechts) Scheibe Mutter Scheibe Schraube Kennzeichenhalter Selbstsichernde Mutter Scheibe... - Seite 29 EXPLOSIONSZEICHNUNG...
- Seite 42 EXPLODED VIEW...
- Seite 55 DESSIN D’ASSEMBLAGE AVEC ACCESSOIRES...
- Seite 56 © Tradekar 91535/15A Tradekar Benelux BV Staalweg 8 +31 (0)345-470990 4104 AT CULEMBORG info@tradekar.nl The Netherlands www.pro-user.eu...
