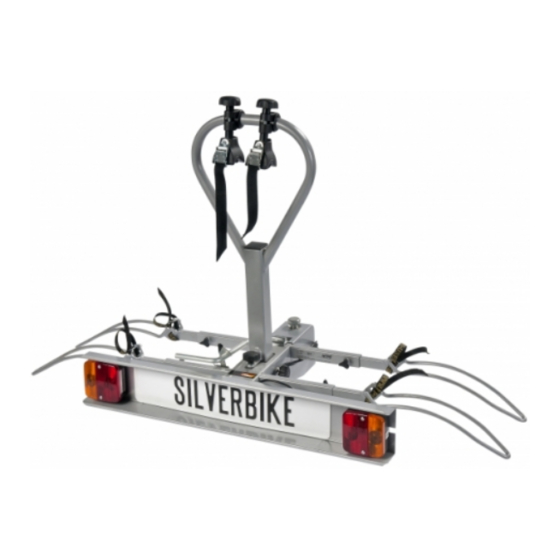

PROUSER 90215 Silverbike Montageanleitung
Fahrradträger
Verwandte Anleitungen für PROUSER 90215 Silverbike
Inhaltszusammenfassung für PROUSER 90215 Silverbike
- Seite 1 NL: Montagehandleiding en Veiligheidsvoorschriften DE: Montageanleitung und Sicherheitsvorschriften UK: Assembly instruction and safety regulations FR: Notice d’assemblage et de sécurité Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos SILVERBIKE...
-
Seite 3: Inhaltsverzeichnis
Inhoudsopgave Pagina Introductie Belangrijke informatie In elkaar zetten van de fietsendrager Montage van de fietsendrager op de trekhaak De verlichting Montage van de fietsen op de fietsendrager Het kantelmechanisme Veiligheidsvoorschriften Onderhoud & garantie ... - Seite 16 EXPLOSIETEKENING...
-
Seite 17: Einführung
EINFÜHRUNG Der Pro-User Fahrradträger SILVERBIKE ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV. Kupplungs - Fahrradträger Passend für fast alle Kupplungen, alle Fahrräder und Reifengrößen Sicherer und zuverlässiger abklappbarer Träger für den Transport von 2 Fahrrädern ... -
Seite 18: Wichtige Information
WICHTIGE INFORMATIONEN Vor Erstgebrauch lesen! Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften völlig durchgelesen und klar verstanden worden sind. Der Heckträger muss sicher gemäß diese Montageanleitung montiert werden. Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. -
Seite 19: Montage Des Fahrradträgers
MONTAGE DES FAHRRADTRÄGERS Der Fahrradträger muss komplett zusammen gebaut werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen. Step 1 Bauteile: Die Montage: Befestigen Sie den Lampenträger an das Mittelstück mit den Inbus-Schrauben... - Seite 20 Step 2 Bauteile: Die Montage: Markierung Schieben Sie die vier Radhalter in die Öffnungen von dem Basisteil. Achten Sie darauf, dass die Enden der Radhalter beim Einschieben mit der Spitze zum Boden zeigen (siehe Abbildung). Befestigen Sie die Radständer mit den Rändelschrauben. Beim Einstellen der Radständer dürfen diese nur maximal bis zur roten Markierung herausgezogen werden! Setzen Sie nun den großen Bügel (für die Befestigung der Rahmenhalter) in die...
- Seite 21 Step 3 Bauteile: Die Montage: Schieben Sie die vier blauen kurzen Spannbänder von innen nach außen unter dem Radhalter herum und dann wieder von außen nach innen durch die Langlöcher des Radhalters (siehe Foto). Drehen Sie von beiden Rahmenhaltern die Kunststoff Knöpfe los, damit Sie die Klammern öffnen können.
-
Seite 22: Montage Von Dem Fahrradträger Auf Die Anhängerkupplung
MONTAGE VON DEM FAHRRADTRÄGER AUF DIE ANHÄNGERKUPPLUNG Vor der Montage des Fahrradträgers sollte das Auto am besten auf einer geraden Ebene stehen, der Motor sollte abgestellt und die Handbremse angezogen sein. Achten Sie darauf, dass die Kupplung nicht beschädigt, sauber und fettfrei ist! Drehen Sie die Befestigungs–Schraube an der Oberseite von dem Fahrradträger soweit es geht heraus und ziehen die... -
Seite 23: Die Beleuchtung
DIE BELEUCHTUNG Dieser Fahrradträger ist ausgerüstet mit einer Beleuchtung. Die Beleuchtung wird angeschlossen an die Steckerdose von Ihrer Anhängerkupplung. Da verschiedene Sorten von Steckdosen im Umlauf sind verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). Dadurch ist der Träger geeignet für jede Art von Anhängerkupplungen. -
Seite 24: Montage Der Fahrrädern Auf Dem Fahrradträger
MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER Das erste Rad muss in die ersten Radhalter gesetzt werden (das sind die Radhalter die dem Kraftfahrzeug am nächsten sind) und mit den Rahmenhaltern am Bügel befestigt werden. Stellen Sie diese Radhalter durch Einschieben und Herausziehen so ein, dass die Räder von den Fahrrädern so tief wie möglich in den Radhaltern stehen, und so symmetrisch wie... -
Seite 25: Der Abklappmechanismus
ABKLAPPMECHANISMUS Um den Kofferraum Ihres Fahrzeugs gelegentlich zu öffnen (Gepäckentnahme usw.), können Sie, auch wenn Fahrräder montiert, den Träger abklappen. Achtung: Damit beim Abklappen des Trägers der Trägertisch nicht unkontrolliert nach unten klappt, sollten Sie mit einer Hand ein Fahrrad festhalten! Drücken Sie den Handgriff vom Abklappmechanismus an der Oberseite von dem Fahrradträger nach unten und... -
Seite 26: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Die Kugelfläche muss sauber, fettfrei sein. Der Fahrradträger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie daher diese Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach. -
Seite 27: Wartung & Garantie
Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionen kommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benützung des Fahrradträgers die Einparkhilfe aus. Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist. -
Seite 28: Stückliste & Explosionszeichnung
STÜCKLISTE Beschreibung Anzahl Maße Innensechskant Schraube M10x30 Befestigungsschraube Klemmplatte Basisteil mit Kupplung Sicherungsplatte Scheibe Kreuzschlitzschraube Radhalter Rändelschraube Kunststoff Schraube Sechskantschraube M8x90 Scheibe Selbstsichernde Mutter Rechtes Rücklicht Lampenschutz Innensechskant Schraube M6x15 Scheibe Linkes Rücklicht Scheibe Selbstsichernde Mutter Basisteil Handgriff Abklappmechanismus Sicherungsbügel Kunststoffschutz Selbstsichernde Mutter Scheibe... - Seite 29 EXPLOSIONSZEICHNUNG...
- Seite 42 EXPLODED VIEW...
- Seite 55 DESSIN D’ASSEMBLAGE AVEC ACCESSOIRES...
- Seite 56 © Tradekar 90215/15A Tradekar Benelux BV Staalweg 8 +31 (0)345-470990 4104 AT CULEMBORG info@tradekar.nl The Netherlands www.pro-user.eu...
