Stahl 8562/5 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für 8562/5:
- Betriebsanleitung (32 Seiten) ,
- Betriebsanleitung (33 Seiten) ,
- Betriebsanleitung (32 Seiten)
Verwandte Anleitungen für Stahl 8562/5
Inhaltszusammenfassung für Stahl 8562/5

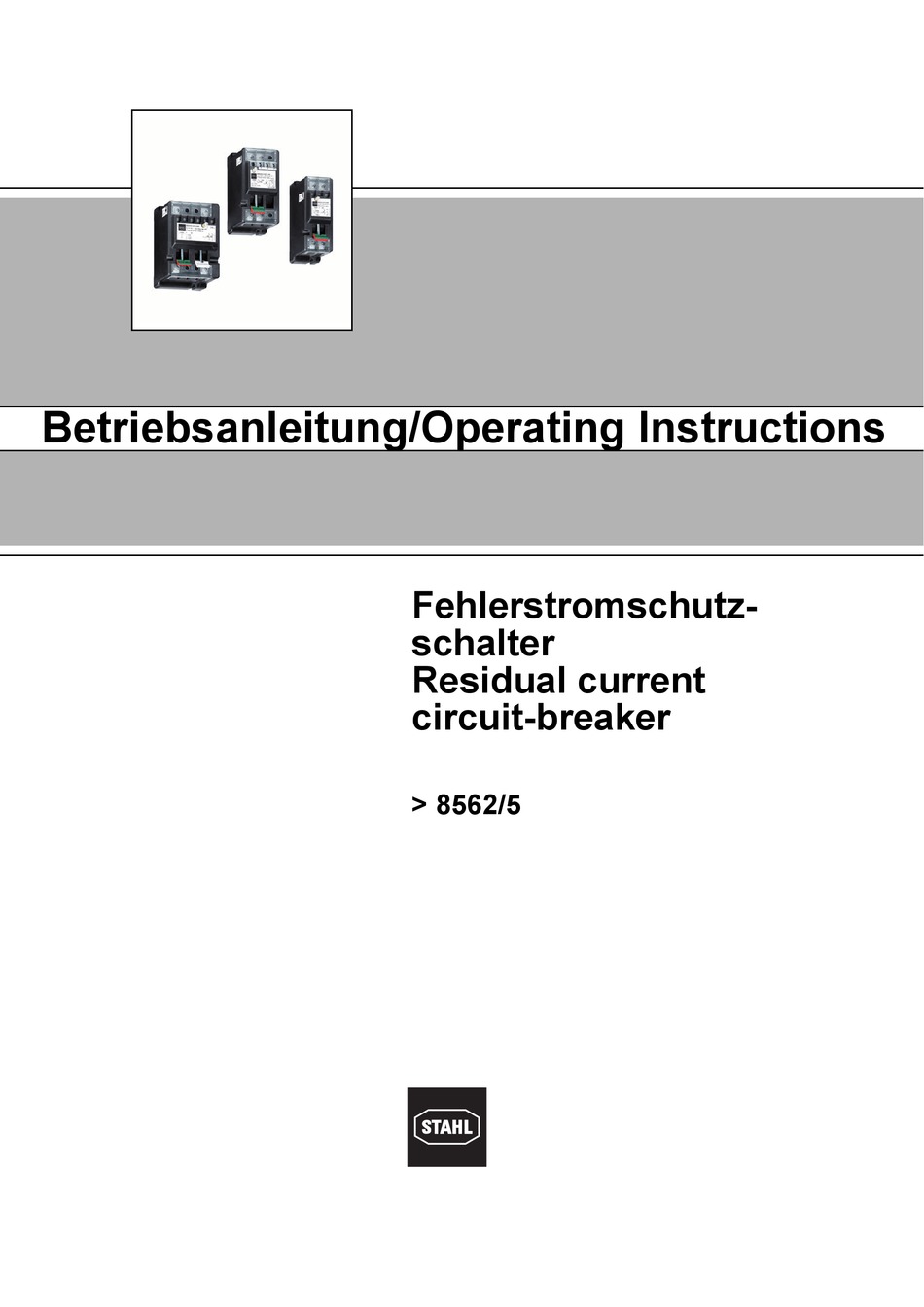

- Seite 1 Betriebsanleitung/Operating Instructions Fehlerstromschutz- schalter Residual current circuit-breaker > 8562/5...
- Seite 3 Betriebsanleitung Fehlerstromschutz- schalter > 8562/5...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ....................2 Allgemeine Angaben .....................2 Sicherheitshinweise ....................3 Konformität zu Normen und Bestimmungen ............3 Funktion des Fehlerstromschutzschalters Typ 8562/5 ..........3 Technische Daten ....................4 Anordnung und Montage ..................6 Installation ......................7 Inbetriebnahme .....................8 Instandhaltung .......................8 Transport und Lagerung ..................9 Entsorgung ......................9 EG-Konformitätserklärung ...................10... -
Seite 5: Sicherheitshinweise
Beschädigungen des Gerätes den Explosionschutzschutz aufheben können. Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz- zweck (siehe “Funktion des Fehlerstromschutzschalters Typ 8562/5“ auf Seite 3). Fehlerhafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser ... -
Seite 6: Technische Daten
I ƒC Trennerfunktion Ja (nach IEC/EN 61008) Mechanische Daten Material Gehäuse Epoxidharz Schutzart Schutzgrad nach IEC/EN 60529 Anschlüsse IP20 Lebensdauer mechanisch 2x10 Schaltspiele elektrisch Schaltspiele Stoßfestigkeit 250 A, 8 / 20 ms Fehlerstromschutzschalter 149912 / 8562605300 8562/5 2013-05-21·BA00·III·de·05... - Seite 7 32 A Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Her- steller. Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage. Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses. Tauschen Sie den Fehlerstromschutzschalter nach Ablauf der Lebensdauer aus, um die Schutzfunktion weiterhin zu gewährleisten.
-
Seite 8: Anordnung Und Montage
Anordnung und Montage Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. Sie müssen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden, z.B. in ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH. 7.1 Einbaulage vertikal, Griff unten 04934T00 7.2 Maßzeichnungen... -
Seite 9: Installation
2 x 1,5 ... 6 mm 2 x 0,75 ... 1,5 mm 04940T00 04941T00 zulässige Drehmomente zu 1,8 ... 2,0 Nm 1,0 ... 1,2 Nm den genannten Klemmmög- lichkeiten* *zulässiges Drehmoment für 2,5 Nm Leitung 10 mm eindrähtig 149912 / 8562605300 Fehlerstromschutzschalter 2013-05-21·BA00·III·de·05 8562/5... -
Seite 10: Inbetriebnahme
Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0, die Rückstellfunktion des Schaltgriffs, die bestimmungsgemäße Funktion. Zur Funktionsprüfung, im eingeschalteten Zustand, die Prüftaste „T“ drücken. Dabei muss der FI-Schalter sofort auslösen. Fehlerstromschutzschalter 149912 / 8562605300 8562/5 2013-05-21·BA00·III·de·05... -
Seite 11: Wartungsintervalle
Setzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!) Tauschen Sie das Gerät aus! 11 Transport und Lagerung Transport und Lagerung sind nur in Originalverpackung gestattet. 12 Entsorgung Beachten Sie die nationalen Abfallbeseitigungsvorschriften. 149912 / 8562605300 Fehlerstromschutzschalter 2013-05-21·BA00·III·de·05 8562/5... -
Seite 12: Eg-Konformitätserklärung
EG-Konformitätserklärung 13 EG-Konformitätserklärung Fehlerstromschutzschalter 149912 / 8562605300 8562/5 2013-05-21·BA00·III·de·05... - Seite 13 EG-Konformitätserklärung 149912 / 8562605300 Fehlerstromschutzschalter 2013-05-21·BA00·III·de·05 8562/5...
- Seite 14 EG-Konformitätserklärung Fehlerstromschutzschalter 149912 / 8562605300 8562/5 2013-05-21·BA00·III·de·05...
- Seite 15 Operating Instructions Residual current circuit-breaker > 8562/5...
-
Seite 16: General Information
Contents Contents Contents ........................2 General Information ....................2 Safety Instructions ....................3 Conformity with standards and regulations ............3 Function of Residual Current Circuit-Breaker Type 8562/5 ........3 Technical Data ......................4 Arrangement and Assembly ..................6 Installation ......................7 Commissioning ......................8 Servicing ........................8 Transport and Storage ..................9 Disposal .........................9... -
Seite 17: Safety Instructions
Ex-protection. Use the miniatur circuit-breakers in accordance with their designated use and for their intended purpose only (see “Function of Residual Current Circuit-Breaker type 8562/5“ on page 3). Incorrect or impermissible use or non-compliance with these instructions invalidates our warranty provision. -
Seite 18: Technical Data
Conditional rated residual 10000 A short-circuit current I Isolation function Yes (to IEC/EN 61008) Mechanical data Material Enclosure Epoxy resin Degree of protection Degree of protection acc. to IEC/EN 60529 Connecting terminals IP20 Residual current circuit-breaker 149912 / 8562605300 8562/5 2013-05-21·BA00·III·en·05... - Seite 19 40 A 32 A Please contact the manufacturer if operating conditions are non-standard. Further technical data is given in the STAHL catalogue or is available upon request. The temperature class depends upon where the protective enclosure is installed. ...
-
Seite 20: Arrangement And Assembly
Arrangement and Assembly These circuit-breakers are explosion-protected devices to IEC/EN 60079-0. They must be fitted into an enclosure with type of protection increased safety “e“, e.g. enclosure type 8146/5 from R. STAHL Schaltgeräte GmbH. 7.1 Mounting orientation Vertical, Handle at the bottom 04934T00 7.2 Dimensional Drawings... -
Seite 21: Installation
1.8 ... 2.0 Nm 1.0 ... 1.2 Nm torques for the options 16 ... 18 lb.in 9 ... 11 lb.in mentioned* *Permissible tightening 2.5 Nm torques for 10 mm single- 23 lb.in wire cable 149912 / 8562605300 Residual current circuit-breaker 2013-05-21·BA00·III·en·05 8562/5... -
Seite 22: Connection Diagrams
Check the reset function of the switch lever. Check that the device functions correctly. For function testing in the on-state, press the test key “T“. The FI switch/circuit breaker must be triggered immediately Residual current circuit-breaker 149912 / 8562605300 8562/5 2013-05-21·BA00·III·en·05... -
Seite 23: Transport And Storage
Take the device out of operation! (Disconnect it from the supply!) Replace the device! 11 Transport and Storage Transport and Storage are only permitted in the original packing. 12 Disposal Observe the national standards for refuse disposal. 149912 / 8562605300 Residual current circuit-breaker 2013-05-21·BA00·III·en·05 8562/5... -
Seite 24: Ec Declaration Of Conformity
EC Declaration of Conformity 13 EC Declaration of Conformity Residual current circuit-breaker 149912 / 8562605300 8562/5 2013-05-21·BA00·III·en·05... - Seite 25 EC Declaration of Conformity 149912 / 8562605300 Residual current circuit-breaker 2013-05-21·BA00·III·en·05 8562/5...
- Seite 26 EC Declaration of Conformity Residual current circuit-breaker 149912 / 8562605300 8562/5 2013-05-21·BA00·III·en·05...
- Seite 28 149912 / 8562605300 2013-05-21·BA00·III·de/en·05...
