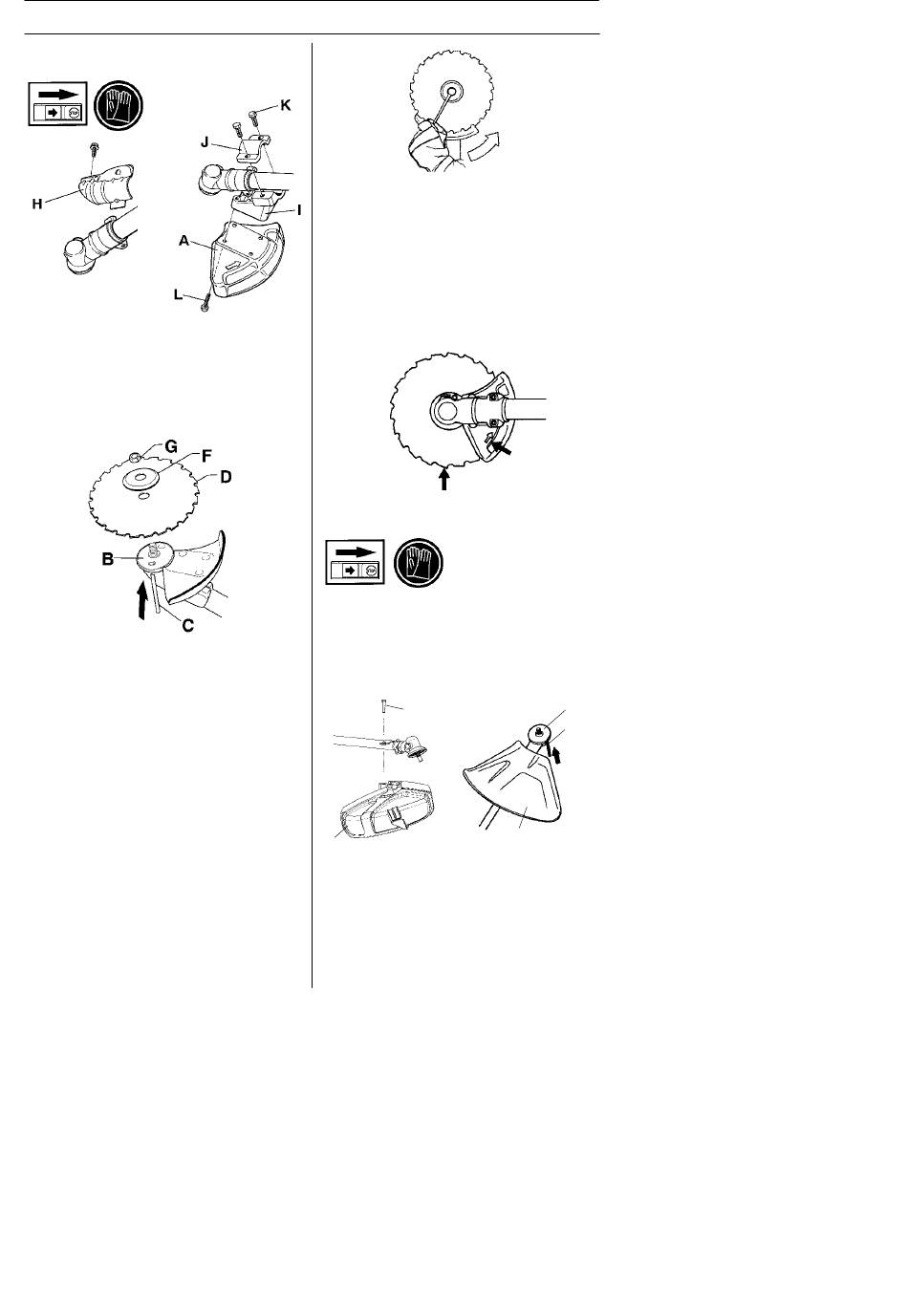

Montage von Klingenschutz
und Sägeklinge
S Das Befestigungsblech (H) demontieren.
Den Adapter (I) und den Bügel (J) mit den
beiden Schrauben (K) gemäß Abbildung
montieren. Der Klingenschutz (A) wird mit
vier Schrauben (L) gemäß Abbildung am
Adapter montiert.
ACHTUNG! Den empfohlenen Klingens-
chutz verwenden. Siehe das Kapitel Tech-
nische Daten.
S Mitnehmer (B) an der Abtriebswelle montier-
en.
S Die Klingenachse drehen, bis sich eines der
Löcher des Mitnehmers mit dem
entsprechenden Loch im Getriebegehäuse
deckt.
S Den Sperrstift (C) in das Loch stecken, so
dass die Achse fixiert ist.
S Klinge (D) und Stützflansch (F) an der
Abtriebswelle platzieren.
S Die Mutter (G) montieren. Die Mutter ist mit
einem Moment von 35- -50 Nm (3,5- -5 kpm)
anzuziehen. Den Hülsenschlüssel aus dem
Werkzeugsatz verwenden. Den Schaft des
Schlüssels so nah wie möglich am
Klingenschutz greifen. Die Mutter wird
angezogen, wenn der Schlüssel entgegen
der Rotationsrichtung geführt wird
(Achtung: Linksgewinde).
115158426 Rev. 3
5/15/09
MONTAGE
S Beim Lösen und Anziehen der Sägeklin-
genmutter besteht die Gefahr, dass man
sich an den Zähnen der Sägeklinge ver-
letzt. Daher darauf achten, dass die Hand
bei dieser Arbeit durch den Klingenschutz
geschützt ist. Immer einen Hülsenschlüssel
mit ausreichend langem Schaft verwenden,
damit dies möglich ist. Der Pfeil in der Ab-
bildung zeigt, in welchem Bereich der
Hülsenschlüssel beim Lösen bzw. Anzie-
hen der Mutter arbeiten soll.
Montage von Trimmerschutz
und Trimmerkopf
S Montieren Sie die passende Trimmer-
schutz (A) für den Einsatz des Trimmer-
kopfes. Die Trimmerschutz/Kombischutz
an der Halterung am Führungsrohr ein-
haken und mit einer Schraube (D)
fixieren.
D
A
B
C
A
