Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das
Gerät benutzen.
Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contenuto.
Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.
Bedienungsanweisung
Istruzioni per l'uso
Gebruiksaanwijzing
DE (2-27)
IT (28-53)
NL (54-80)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jonsered GC 2128C
Inhaltszusammenfassung für Jonsered GC 2128C
- Seite 1 Bedienungsanweisung DE (2-27) Istruzioni per l’uso IT (28-53) Gebruiksaanwijzing NL (54-80) Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. Prima di usare la macchina, leggere per intero le istruzioni per l’uso e accertarsi di averne compreso il contenuto. Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Symbole Dieses Produkt stimmt mit den geltenden CE- -Richtlinien überein. WARNUNG: Freischneider, Motor- sensen und Trimmer können gefährlich sein! Durch nachlässige Umweltbelastende Geräusche- oder falsche Handhabung können missionen gemäß der Richtlinie schwere Verletzungen oder tödliche der Europäischen Gemeinschaft. Unfälle von Anwendern oder ander- Die Emission des Gerätes ist en Personen verursacht werden. -
Seite 3: Inhaltsverzeichnis
Starten und stoppen ....ARBEITSTECHNIK Die Jonsered arbeitet ständig an der Weiter- Allgemeine Arbeitsvorschriften ..entwicklung ihrer Produkte und behält sich WARTUNG daher das Recht auf Änderungen ohne vor-... -
Seite 4: Was Ist Was

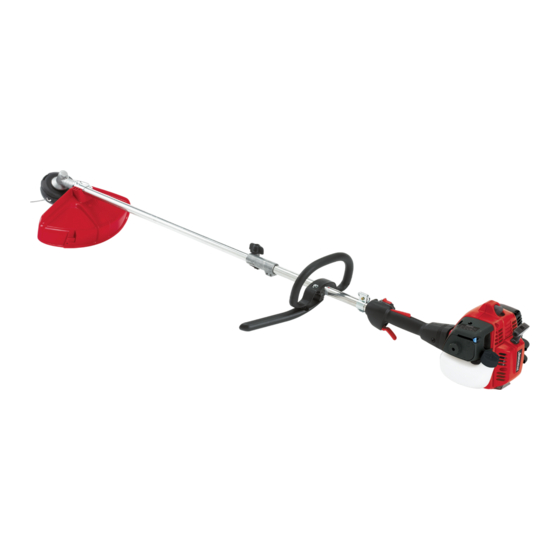

WAS IST WAS? Was ist was? 1. Trimmerkopf 16. Luftfiltergehäuse 2. Einfüllöffnung für Schmiermittel, 17. Handgriffeinstellung winkelgetriebe 3. Winkelgetriebe 18. Gegenmutter 4. Schutz für die Schneidausrüstung 19. Stützflansch 5. Führungsrohr 20. Stützkappe 6. Loophandgriff 21. Klinge (ist nicht enthalten) 7. Gashebel 22. -
Seite 5: Wichtig
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig Persönliche Schutzausrüstung WICHTIG! WICHTIG! Falsch oder nachlässig angewen- Das Gerät ist nur für das Trimmen von Gras dete Freischneider, Motorsensen oder Trim- konstruiert. mer sind gefährliche Geräte, die schwere Das einzige Zubehör, für das die Motoreinheit Verletzungen oder tödliche Unfälle von An- als Antriebsquelle verwendet werden darf, wendern oder anderen Personen verursa- sind die im Kapitel Technische Daten emp-... -
Seite 6: Sicherheitsausrüstung Des Gerätes
ALLGEMEINE SICHERHEITSVORSCHRIFTEN STIEFEL WARNUNG: Benutzen Sie nie ein Rutschfeste und stabile Stiefel tragen. Gerät mit defekter Sicherheitsaus- rüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Service- werkstatt aufgesucht werden. -
Seite 7: Schutz Für Die Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Siehe die Anweisungen unter der Übersch- WARNUNG: Unter keinen rift Start. Gerät starten und Vollgas geben. Umständen darf eine Schneidaus- Den Gashebel loslassen und kontrollieren, rüstung ohne einen zugelassenen ob die Schneidausrüstung völlig zum Still- Schutz betrieben werden. Siehe das stand kommt. -
Seite 8: Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schalldämpferschrauben Bei der Montage die Mutter entgegen der Für Schalldämpfer ist es sehr wichtig, dass Rotationsrichtung der Schneidausrüstung die Kontroll- -, Wartungs- - und Serviceanwei- anziehen. Bei der Demontage die Mutter in sungen befolgt werden. Niemals ein Gerät der Rotationsrichtung der Schnei- mit defektem Schalldämpfer benutzen. -
Seite 9: Allgemeine Sicherheitsvorschriften Warnung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Feilen von Grasmesser und Grask- WARNUNG: Durch eine falsche linge Schneidausrüstung oder eine falsch gefeilte Klinge erhöht sich die Rückschlaggefahr. Schneidausrüstung Grasklinge und Grasmesser sind für das S Befolgen Sie die Feilanleitung auf der Mähen von dichtem hohen Gras vorgese- Verpackung der Schneidausrüstung. -
Seite 10: Montage
MONTAGE HINWEIS: Vergewissern Sie sich, dass das Gerät entsprechend den Bedienung- sanweisungen montiert ist. Montage des J- -Handgriffs S Den Loophandgriff auf das Führungsrohr klemmen. Bitte beachten, dass der Loop- handgriff zwischen den Pfeilmarkierun- gen am Führungsrohr montiert werden S Drehen Sie das Verbindungsrohr so, dass muss. -
Seite 11: Klemmplatte
MONTAGE HINWEIS: Es kann notwendig sein, die Montage des Schultergurt Klemmplatte des Schultergurts für korrekte Passfähigkeit der Maßeinheit zu verschieben. WARNUNG: Der Freischneider sollte bei der Arbeit immer am Trage- gurt eingehakt werden. Andernfalls können Sie den Freischneider nicht sicher steuern und so sich selbst oder anderen Verletzungen zufügen. -
Seite 12: Montage Von Klingenschutz, Grasklinge Und Grasmesser
MONTAGE WARNUNG: Unter keinen Umständen darf eine Schnei- dausrüstung ohne einen zugelas- senen Schutz betrieben werden. Montage von Trimmerschutz Siehe das Kapitel Technische Da- und Trimmerkopf ten. Wenn ein falscher oder ein de- fekter Schutz montiert wird, können dadurch schwere Verlet- zungen verursacht werden. -
Seite 13: Umgang Mit Kraftstoff
Zweitaktöl Gerätes muss der Transportschutz für S Das beste Resultat und die beste Funk- die Schneidausrüstung immer montiert tion wird mit JONSERED Zweitaktöl er- sein. halten, das speziell für unsere Zweitakt- S Um ein ungewolltes Starten des Motors zu motoren entwickelt wurde. Mischungs- vermeiden, ist die Zündkappe bei der... -
Seite 14: Tanken
UMGANG MIT KRAFTSTOFF Mischen Tanken S Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen. S Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraft- WARNUNG: Folgende Vorsicht- stoffmischung mischen (schütteln). -
Seite 15: Starten Und Stoppen
STARTEN UND STOPPEN Kontrolle vor dem Start Starten und stoppen S Die Klinge auf Risse am Zahnansatz und WARNUNG: um das Mittelloch herum kontrollieren. Die Das komplette Kup- häufigste Ursache für Rissbildungen am plungsgehäuse und das Führungs- Zahnansatz stellen beim Feilen entstan- rohr müssen montiert sein, bevor dene scharfe Ecken oder die Anwendung das Gerät gestartet wird, andernfalls... -
Seite 16: Warmstart
STARTEN UND STOPPEN Stopp Zum Anhalten des Motors den Stopp- schalter auf STOPP stellen und nied- erdrücken, bis der Motor stehen bleibt. HINWEIS: Wenn der Motor abstirbt, den Chokehebel wieder schließen und das Startverfahren wiederholen. ACHTUNG! Das Startseil nicht ganz her- ausziehen und den Startgriff aus ganz her- WARNUNG: Wenn der Chokehe-... -
Seite 17: Arbeitstechnik
ARBEITSTECHNIK Allgemeine Arbeitsvorschriften Das ABC des Freischneidens S Stets die richtige Ausrüstung verwen- WICHTIG! den. Dieser Abschnitt behandelt grundlegende S Immer eine gut angepasste Ausrüstung Sicherheitsregeln für die Arbeit mit einem benutzen. Trimmer. Wenn Sie in eine Situation kom- S Die Sicherheitsvorschriften befolgen. men, die Sie in Bezug auf die weitere An- S Die Arbeit gut organisieren. -
Seite 18: Grasfreischneiden Mit Grasklinge
ARBEITSTECHNIK Grasfreischneiden mit Grasklinge S Grasklingen und Grasmesser dürfen nicht S Der Faden mäht mit Leichtigkeit Gras und Unkraut an Wänden, Zäunen, Bäumen und für verholzte Stämme verwendet werden. S Für alle Arten von hohem oder dichtem Beeten, er kann jedoch auch empfindliche Rinde von Bäumen und Büschen sowie Gras wird die Klinge benutzt. - Seite 19 ARBEITSTECHNIK S Beim normalen Mähen sollte der Trim- WARNUNG: Weder der Benutzer merkopf nicht ständig den Boden der Maschine noch andere Personen berühren. Ständiger Kontakt kann zu dürfen versuchen, das Mähgut auf- erhöhtem Verschleiß oder zu Schäden zusammeln, solange der Motor läuft am Trimmerkopf führen.
-
Seite 20: Vergaser
Gerät entsprechend den War- dausrüstung sich zu drehen beginnt. tungsanweisungen der Bedienungsanlei- tungen gewartet wird. Vergaser Ihr Jonsered- -Produkt wurde gemäß Spezi- fikationen zur Reduzierung schädlicher Ab- Leerlauf- gase konstruiert und hergestellt. Wenn der schraube T Motor 8- -10 Tankfüllungen Kraftstoff ver- braucht hat, ist er eingefahren. -
Seite 21: Zündkerze
WARTUNG Zündkerze prüfen, bevor andere Maßnah- Schalldämpfer- men eingeleitet werden. Ist die Zündkerze schrauben verschmutzt, so ist sie zu reinigen; gleich- zeitig ist zu prüfen, ob der Elektrodenab- stand 0,6 mm beträgt. Die Zündkerze ist Funkenfangnetz nach ungefähr einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln. -
Seite 22: Reinigung Des Luftfilters
Gerät in Betrieb genommen wird, sollte jedoch kontrolliert werden, ob das Getriebe S Befolgen Sie die Feilanleitung auf der zu 3/4 mit Fett gefüllt ist. JONSERED Spe- Verpackung der Schneidausrüstung. zialfett verwenden. S Klinge und Messer werden mit einer ein- hiebigen Flachfeile gefeilt. -
Seite 23: Wartungsschema
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt “Wartung” beschrieben. Der Bediener darf nur die Wartungs- - und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. Monatliche Tägliche Wöchentliche... -
Seite 24: Technische Daten
TECHNISCHE DATEN Technische Daten GC2128C Motor Hubraum, cm Bohrung, mm Hublänge, mm 28,7 Leerlaufdrehzahl, rpm 2800- -3200 Empfohlene max. Drehzahl, unbelastet, U/min 11000 Drehzahl der Abtriebswelle, U/min 8000 Motorhöchstleistung gemäß ISO 8893, kW Katalysatorschalldämpfer Drehzahlgeregeltes Zündsystem Zündanlage Hersteller/Typ des Zündsystems Walbro/CD Zündkerze Champion... -
Seite 25: (Nur Für Europa)
Wir, Husqvarna AB, SE- - 561 82 Huskvarna, Schweden, Tel: +46- -36- -146000, erklären hiermit als autorisierter Vertreter der Gemeinschaft, daß die Rasentrimmer der Modelle Jonsered GC2128C ab Seriennummer 2009- -031N00001 aufwärts (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer... -
Seite 26: Auswechseln Des Schneidfadens
Auswechseln des schneidfadens 545186871 Rev. 2 4/30/09 German--- 26... - Seite 27 Tri Cut 545186871 Rev. 2 4/30/09 German--- 27...
