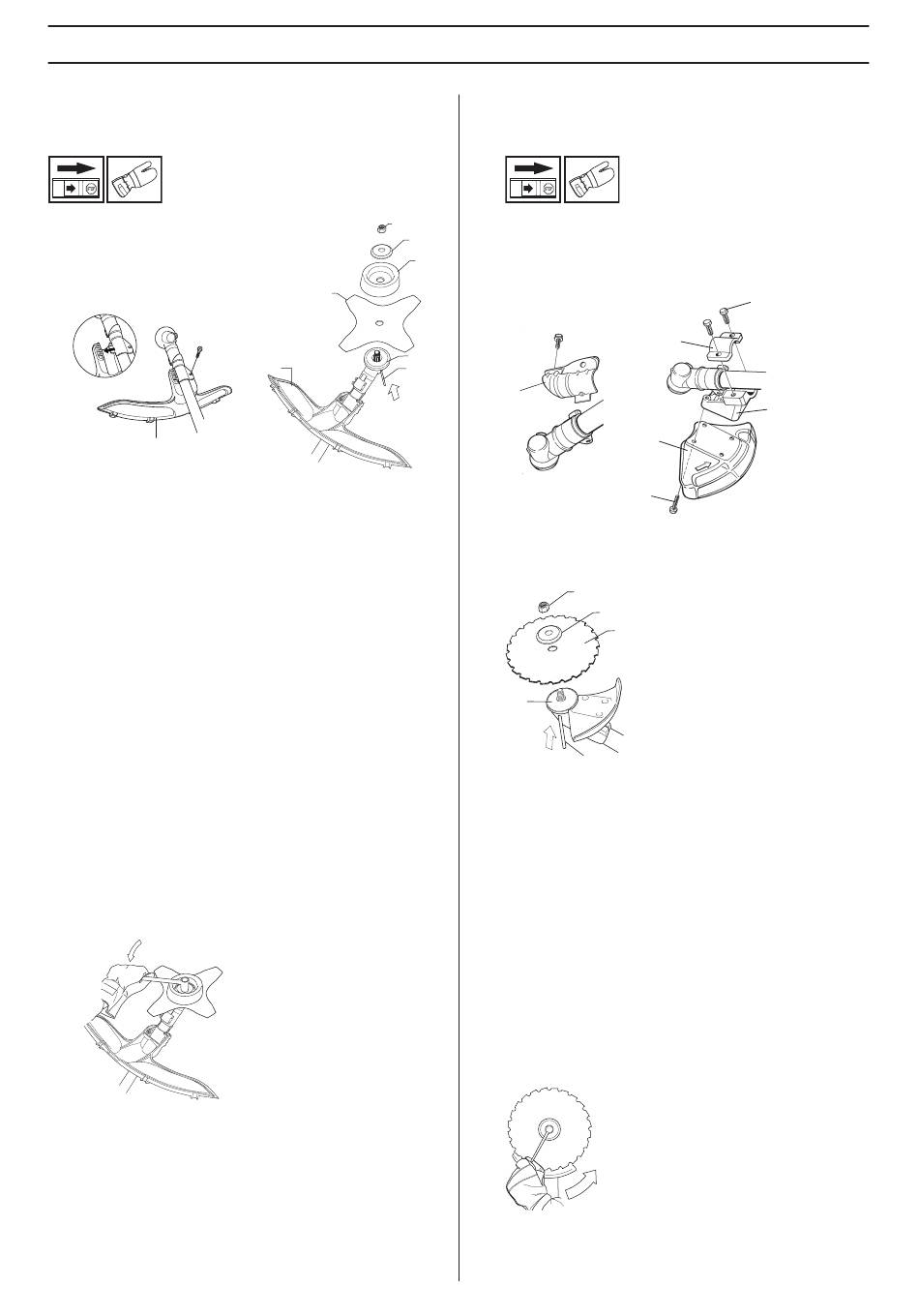

Montage von Klingenschutz,
Grasklinge und Grasmesser
A
•
Den Klingenschutz/Kombischutz (A) an seiner Halterung
am Führungsrohr einhaken und mit einer Schraube
fixieren.
ACHTUNG! Dafür sorgen, dass die Schutzabdeckung
demontiert ist.
Den empfohlenen Klingenschutz verwenden. Siehe das
Kapitel Technische Daten.
•
Mitnehmer (B) an der Abtriebswelle montieren.
•
Die Klingenachse drehen, bis sich eines der Löcher des
Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
•
Den Sperrstift (C) in das Loch stecken, so dass die Achse
fixiert ist.
•
Klinge (D), Stützkappe (E) und Stützflansch (F) an der
Abtriebswelle montieren.
•
Die Mutter (G) montieren. Die Mutter ist mit einem
Moment von 35-50 Nm (3,5-5 kpm) anzuziehen. Den
Hülsenschlüssel aus dem Werkzeugsatz verwenden. Den
Schaft des Schlüssels so nah wie möglich am
Klingenschutz greifen. Die Mutter wird angezogen, wenn
der Schlüssel entgegen der Rotationsrichtung geführt
wird (Achtung: Linksgewinde).
MONTAGE
G
F
E
D
B
A
C
Montage von Klingenschutz und
Sägeklinge
•
Das Befestigungsblech (H) demontieren. Den Adapter (I)
und den Bügel (J) mit den beiden Schrauben (K) gemäß
Abbildung montieren. Der Klingenschutz (A) wird mit vier
Schrauben (L) gemäß Abbildung am Adapter montiert.
H
A
L
ACHTUNG! Immer den empfohlenen Schutz für die
jeweilige Schneidausrüstung verwenden. Siehe das
Kapitel Technische Daten.
G
F
D
B
C
•
Mitnehmer (B) an der Abtriebswelle montieren.
•
Die Klingenachse drehen, bis sich eines der Löcher des
Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
•
Den Sperrstift (C) in das Loch stecken, so dass die Achse
fixiert ist.
•
Klinge (D) und Stützflansch (F) an der Abtriebswelle
platzieren.
•
Die Mutter (G) montieren. Die Mutter ist mit einem
Moment von 35-50 Nm (3,5-5 kpm) anzuziehen. Den
Hülsenschlüssel aus dem Werkzeugsatz verwenden. Den
Schaft des Schlüssels so nah wie möglich am
Klingenschutz greifen. Die Mutter wird angezogen, wenn
der Schlüssel entgegen der Rotationsrichtung geführt
wird (Achtung: Linksgewinde).
K
J
I
– 13
