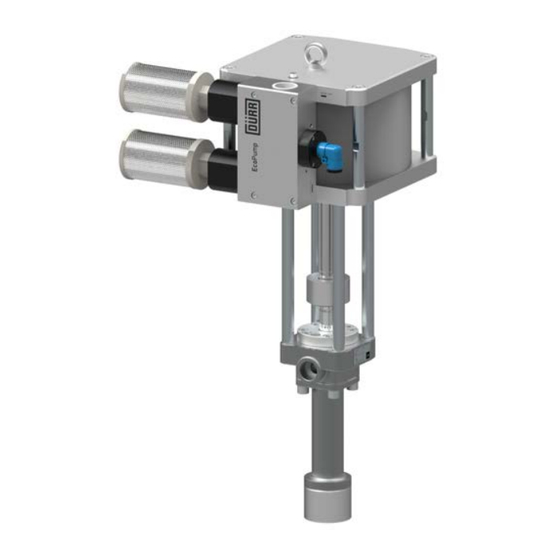

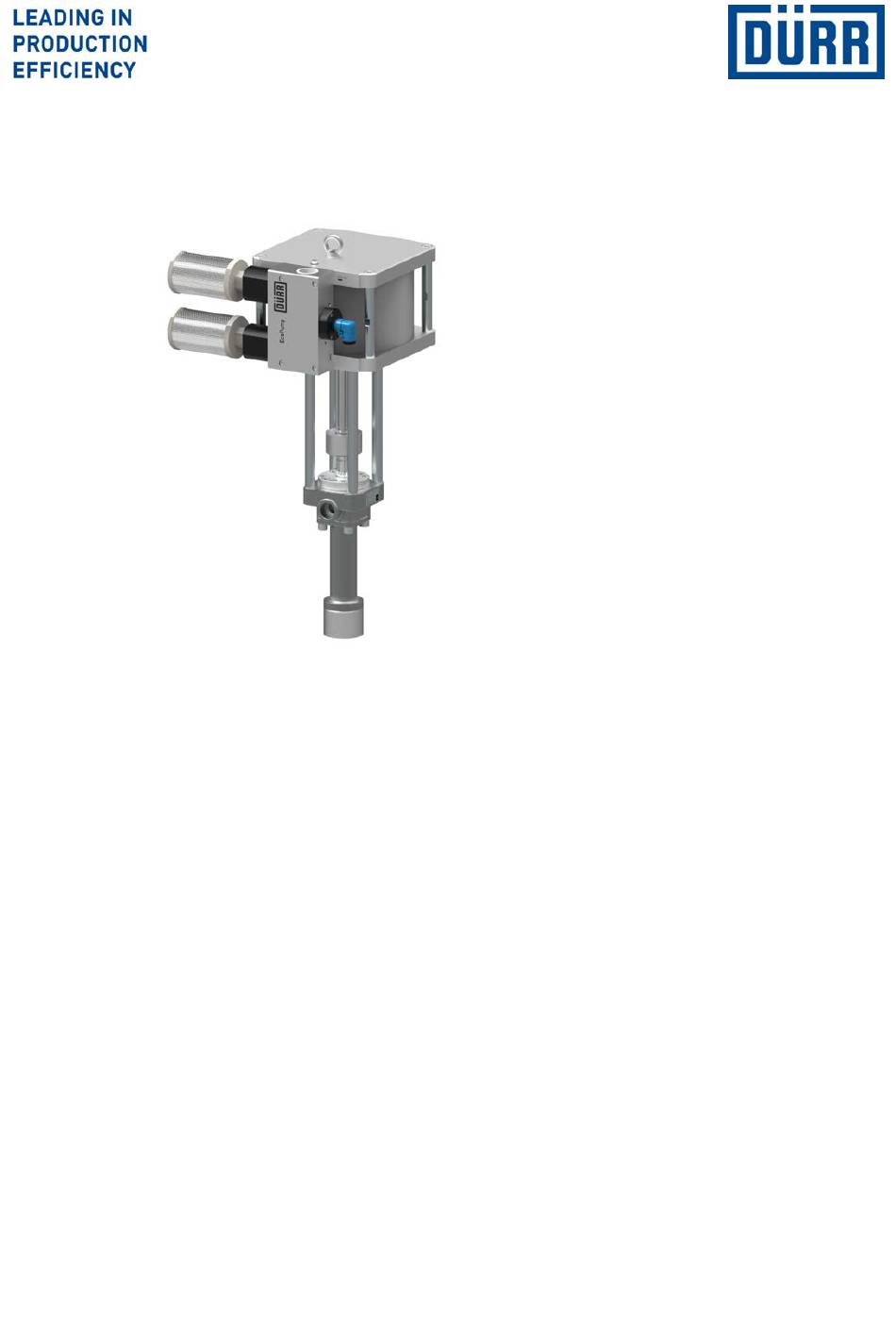

Abbildungen können von der technischen Ausfüh- rung abweichen. Gültigkeitsbereich des Dokuments Dieses Dokument beschreibt folgendes Produkt: N24170028 EcoPump VP 500 270 SST PU N24170030 EcoPump VP 1000 135 SST PU Mitgeltende Dokumente Wenn Sie Zubehör verwenden, Betriebsanleitung des Zubehörs beachten.
Überdruckventil ausgestattet sein, das bei 6 kommen: bar Anschlussluftdruck auslöst. GEFAHR! Gehäuseteile auf Block anziehen. Die Abdichtung erfolgt über O-Ringe. Angegebene Anzugsdrehmo- Situationen mit einem hohen Risiko, die zu mente einhalten. schweren Verletzungen oder zum Tod führen. 4/52 EcoPump VP - MPU00026DE 07/2020...
Umgang mit Reinigungswerkzeugen thermischen Einwirkungen Umgang mit Reinigungsmitteln chemischen Einwirkungen Lokale Arbeitsschutzvorschriften + Zusatzqualifikation Explosionsschutz Zusätzlich zu den Kenntnissen der verschiedenen Fachgebiete kennt die Fachkraft die Bestimmungen und Sicherheitsvorkehrungen zur Arbeit in explosions- gefährdeten Bereichen. 6/52 EcoPump VP - MPU00026DE 07/2020...
Druckleitung gefördert. Der pneumatisch betriebene Motor treibt die Pumpe an. Der Kolben (4) des Motors teilt den Zylinder (3) in zwei Luftkammern. Druckluft bewegt den Kolben (4) im Zylinder (3) hin und her. 07/2020 EcoPump VP - MPU00026DE 7/52...
Pumpe fallen und dadurch beschädigt werden. 1. Pumpe bei Erhalt auf Unversehrtheit prüfen. Pumpe vor Feuchtigkeit schützen. 2. Mängel umgehend reklamieren Ä „Hotline und Pumpe vor Erschütterungen schützen. Kontakt“. Transportsicherung (z. B. gegen Verrutschen) verwenden. 8/52 EcoPump VP - MPU00026DE 07/2020...
Wenn möglich, Reinigungs- und Wartungsar- beiten außerhalb der Ex-Zonen durchführen. Bei Arbeiten innerhalb der Ex-Zone, Werkzeug mit entsprechender Ex-Zulassung verwenden. Abb. 6: Pumpe montieren 1. Pumpe auf geeignetem Gestell montieren. Zur Befestigung Bohrungen (1) verwenden. 07/2020 EcoPump VP - MPU00026DE 9/52...
3. Sensor mit Einlegenippel (5) von unten ganz in die Öffnung (3) an der Steuereinheit schieben. Schutzhandschuhe Arbeitsschutzkleidung 4. Einlegenippel (5) mit Gewindestift (4) sichern. Antistatische Sicherheitsschuhe Der Gewindestift ist im Lieferumfang der EcoPUC A enthalten. 10/52 EcoPump VP - MPU00026DE 07/2020...
Durch die Bewegung der Kolben und des fließenden Materials entsteht Ladung. Nur wenn die Pumpe mit allen Bauteilen geerdet ist, kann die Ladung abfließen. Der Anschluss der Saugleitung und Druck- leitung genügt nicht für das Erden. Personal: Elektriker 07/2020 EcoPump VP - MPU00026DE 11/52...
Der Betreiber muss sicherstellen, dass ange- Anschlüsse und Leitungen prüfen. schlossene Rohrleitungen oder Verschlau- chungen nach geltenden Vorschriften geprüft 4. Auf außergewöhnliche Geräusche achten. Bei sind (z. B. Druckprüfung). außergewöhnlichen Geräuschen Prüfungen durch- führen Ä 7.2 „Allgemeine Hinweise“. 12/52 EcoPump VP - MPU00026DE 07/2020...
Sicherstellen, dass die technische Lüftung in Betrieb ist. 7.3.2 Allgemeine Hinweise Sicherstellen, dass die Pumpe in einen geschlossenen Prozess integriert ist. Beim Spülen werden Bauteile oder Komponenten mit Sicherheitsdatenblatt beachten. einer Flüssigkeit von inneren Verschmutzungen Vorgeschriebene Schutzkleidung tragen. befreit. 07/2020 EcoPump VP - MPU00026DE 13/52...
Kugelhahn installieren. Behälter müssen geerdet sein. Explosionsgruppe der Flüssigkeit beachten. Sicherheitsdatenblatt beachten. Sicherstellen, dass die technische Lüftung und Brandschutzanlagen in Betrieb sind. Keine Zündquellen und kein offenes Licht ver- wenden. Nicht rauchen. Pumpe erden. 14/52 EcoPump VP - MPU00026DE 07/2020...
Nur Tücher, weiche Bürsten und Pinsel ver- sphäre Explosionen verursachen. Schwere Verlet- wenden. zungen und Tod können die Folge sein. Keine abrasiven Reinigungswerkzeuge ver- Ausschließlich Originalersatzteile verwenden. wenden. Nicht mit Druckluft reinigen. Keine Verdünnerpistolen verwenden. Reinigungsmittel nicht mit Hochdruck aufbringen. 07/2020 EcoPump VP - MPU00026DE 15/52...
Sicherstellen, dass die Pumpe drucklos ist. Zur sicheren Druckentlastung eine geeignete Druckentlastungseinrichtung, z. B. ein Ventil oder einen Kugelhahn installieren. Wartungsplan Wenn ein Wartungsassistent in der Anlagenvisualisierung verwendet wird, sind die Wartungsintervalle des Wartungsassistenten gültig. 16/52 EcoPump VP - MPU00026DE 07/2020...
3. O-Ringe zwischen Steuereinheit (2) und Motor ent- 1. Schalldämpfer (1) abschrauben. fernen. 2. Vier Schrauben (2) herausschrauben. 3. Adapter (3) zusammen mit O-Ring aus dem Gehäuse (5) herausziehen. 4. Zwei Membranen (4) mit einer Spitzzange aus dem Gehäuse (5) herausziehen. 18/52 EcoPump VP - MPU00026DE 07/2020...
Seiten des Verteilerblocks herausschrauben. 3. Scheibe (3) auf beiden Seiten des Verteilerblocks entnehmen. 4. Ventil (4) mit geeignetem Werkzeug aus dem Ver- teilerblock herausdrücken. 5. Prüfen, ob sich der Kolben im Ventil (4) leicht bewegen lässt. 07/2020 EcoPump VP - MPU00026DE 19/52...
Darauf achten, keine der beiden Dichtungen zu quetschen. Abb. 30: Montagewerkzeug und Kolbenstange fetten Klüber Syntheso GLEP 1 Abb. 32: Montage in Fluidteil 1. Kolbenstange (1) und Montagewerkzeug (2) fetten. 3. Montagewerkzeug (2) mit Kolbenstange (1) in Fluidteil (3) einführen. 07/2020 EcoPump VP - MPU00026DE 29/52...
Ventile und Schläuche der Druckluftversorgung und Materialversorgung auf Knicke, Verstop- gung fungen oder Verengungen durch Schmutzpar- tikel oder Fremdkörper prüfen. Einbaulage prüfen, bei Defekt Kolbendich- Kolbendichtungen defekt oder tungen ersetzen Ä 9.3.7.1 „Rückschlagventil im falsche Einbaulage Kolben zerlegen“. 07/2020 EcoPump VP - MPU00026DE 31/52...
Seite 32
„Steuereinheit zerlegen“, Ä 9.3.2.1 „Membran defekt ausbauen“. Membran ersetzen Ä 9.3.2 „Steuereinheit zer- Luft strömt dauerhaft durch Membran in der Steuereinheit legen“. die Schalldämpfer. defekt Kolbendichtung des Motors ersetzen Ä 9.3.6.3 Kolbendichtung des Motors „Kolbendichtung ausbauen“. defekt 32/52 EcoPump VP - MPU00026DE 07/2020...
Seite 33
Ventil in der Steuereinheit „Steuereinheit zerlegen“. defekt Membran in der Steuereinheit Membran in der Steuereinheit ersetzen Ä 9.3.6 „Motor zerlegen“. defekt Materialviskosität und Fließfähigkeit prüfen. Materialvordruck zu hoch Steuereinheit ersetzen Ä 9.3.1 „Steuereinheit Steuereinheit defekt demontieren“. 07/2020 EcoPump VP - MPU00026DE 33/52...
2. Umschaltventil (1) mit leichten Drehbewegungen in die Stirnplatte des Antriebs hineindrücken. 3. Sicherungsring (2) auf das Umschaltventil (1) mon- tieren. Abb. 37: Pumpe mit EcoPUC A 1. Wenn vorhanden, EcoPUC A demontieren (1). 34/52 EcoPump VP - MPU00026DE 07/2020...
Seite 35
Zubehör Eisreduzierung Ä 13.3 „Zubehör“ Abb. 42: Steuereinheit mit Schlauch 5. Schlauch (1) an der Rückseite mit dem Drossel- ventil (2) verbinden. Am Drosselventil kann die Luftmenge im eingebauten Zustand eingestellt werden. Abb. 40: Anschlussblock-Abluft-eisfrei 07/2020 EcoPump VP - MPU00026DE 35/52...
Druckluft und Materialversorgung trennen. System gegen Wiedereinschalten sichern. Leitungen von Druck entlasten. Sicherstellen, dass die Pumpe drucklos ist. Zur sicheren Druckentlastung eine geeignete Druckentlastungseinrichtung, z. B. ein Ventil oder einen Kugelhahn installieren. Abb. 44: Druckluftzufuhr montieren 36/52 EcoPump VP - MPU00026DE 07/2020...
Auch wenn die Pumpe gespült ist, kann beim Lösen der Rohrleitungsanschlüsse noch 2. Druckluftleitung von Druck entlasten. Medium austreten. 3. Druckluftschlauch von Druckluftanschluss (1) Geeignete Auffangwannen unter die Rohr- trennen. anschlüsse stellen. 4. Materialanschlussleitung aus dem Materialauslass (3) herausschrauben. 07/2020 EcoPump VP - MPU00026DE 37/52...
Spülmittel Nur zugelassene Spülmittel verwenden, die die fol- genden Bedingungen erfüllen: Abb. 50: Lage des Typenschilds Für den Einsatz in explosionsgefährdeten Berei- chen geeignet Mit dem gepumpten Material verträglich Mit den verwendeten Werkstoffen verträglich 40/52 EcoPump VP - MPU00026DE 07/2020...
Schwere Verlet- zungen und Tod können die Folge sein. Ausschließlich Originalersatzteile verwenden. Bestellung von Ersatzteilen, Werkzeugen und Zubehör sowie Informationen zu den Produkten, die ohne Bestellnummer aufgeführt sind Ä „Hotline und Kontakt“. 48/52 EcoPump VP - MPU00026DE 07/2020...
Seite 52
Application Technology Carl-Benz-Str. 34 74321 Bietigheim-Bissingen Germany Telefon: +49 7142 78-0 www.durr.com Originalbetriebsanleitung MPU00026DE, V02 Weitergabe und Vervielfältigung dieses Dokuments sowie Verwertung und Mitteilung seines Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Scha- denersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbe- halten.
