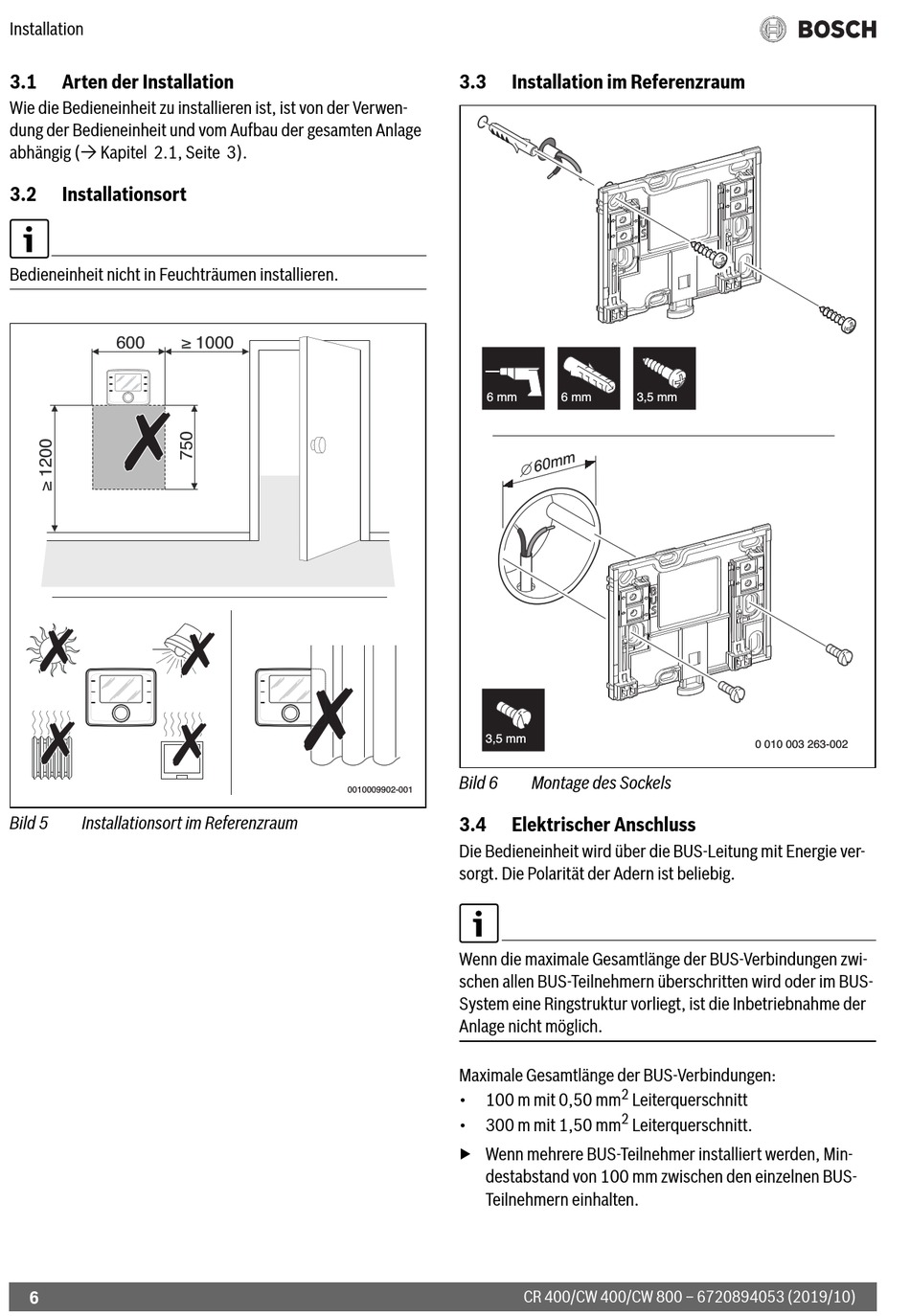

Installation
3.1
Arten der Installation
Wie die Bedieneinheit zu installieren ist, ist von der Verwen-
dung der Bedieneinheit und vom Aufbau der gesamten Anlage
abhängig ( Kapitel 2.1, Seite 3).
3.2
Installationsort
Bedieneinheit nicht in Feuchträumen installieren.
600
≥ 1000
Bild 5
Installationsort im Referenzraum
6
3.3
Installation im Referenzraum
6 mm
3,5 mm
Bild 6
0010009902-001
3.4
Elektrischer Anschluss
Die Bedieneinheit wird über die BUS-Leitung mit Energie ver-
sorgt. Die Polarität der Adern ist beliebig.
Wenn die maximale Gesamtlänge der BUS-Verbindungen zwi-
schen allen BUS-Teilnehmern überschritten wird oder im BUS-
System eine Ringstruktur vorliegt, ist die Inbetriebnahme der
Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
•
100 m mit 0,50 mm
•
300 m mit 1,50 mm
▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min-
destabstand von 100 mm zwischen den einzelnen BUS-
Teilnehmern einhalten.
6 mm
3,5 mm
Montage des Sockels
2
Leiterquerschnitt
2
Leiterquerschnitt.
CR 400/CW 400/CW 800 – 6720894053 (2019/10)
0 010 003 263-002
