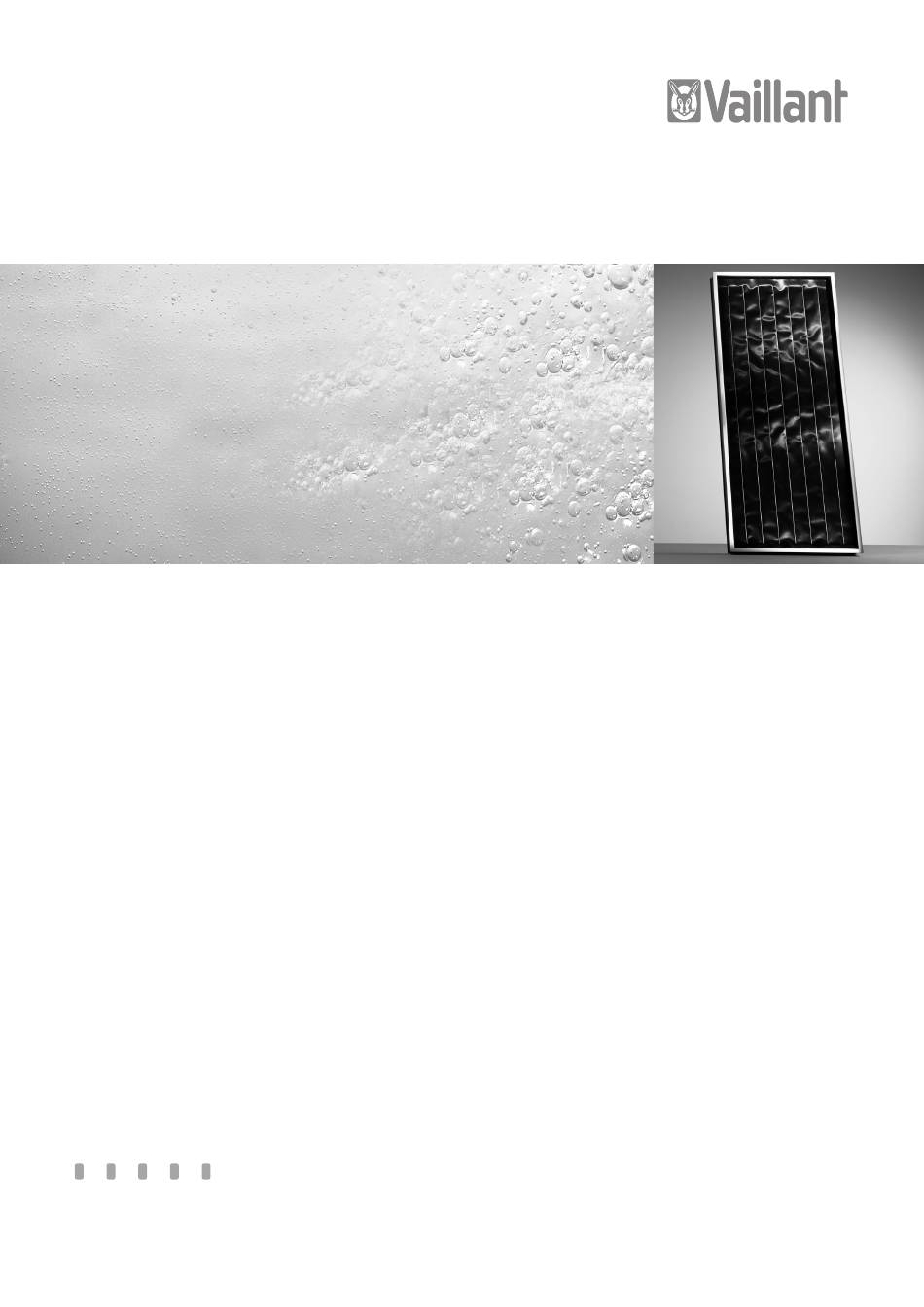

- Seite 1 Für den Fachhandwerker Montageanleitung auroTHERM classic, VFK 900 Indachmontage von Solar-Flachkollektoren VFK 990/1 VFK 900 DE; AT; CH...
-
Seite 2: Inhaltsverzeichnis
Bitte beachten Sie bei der Installation der Solaranlage mäßig sind, können Sie als Absturzsicherung auch alle Installationsanleitungen von Bauteilen und Kompo- Sicherheitsgeschirre einsetzen, wie z. B. den Vaillant nenten der Anlage. Diese Installationsanleitungen sind Sicherungsgurt (Art.-Nr. 302 066). den jeweiligen Bauteilen der Anlage sowie ergänzenden Benutzen Sie Werkzeuge und Hilfsmittel, wie z. -
Seite 3: Indachmontage
Indachmontage 3 Indachmontage Typenübersicht 3.1.1 Montagemodule Abschlussbleche oben Schaumgummi- Eindeck-Ecke band rechts Spenglerschrauben Eindeck-Ecke links Holzunterlage Zellgummiband Seitenbleche rechts Kollektor-Indachhalter + Schnellbau-Schrauben 4x35 Silikon-T-Profil Seitenbleche links Haft und Dachpappen-Nägel Schnellbau-Schrauben 4x70 Kollektor-Auflagelatte (B) Dachpappen-Nägel Abschlussbleche Bleischürze unten Abb. 3.1 Der Eindeckrahmen und seine Bauteile als Grundset. Dieser Montagesatz setzt sich aus den zwei Ver- packungseinheiten Eindeckbleche (Art.-Nr. - Seite 4 3 Indachmontage Schaumgummiband Haft Spenglerschrauben Abschlussblech oben Holzunterlage Kollektor-Indachhalter + Schnellbau-Schrauben 4x35 Zellgummiband Silikon-T-Profil Abschlussblech unten Schnellbau-Schrauben 4x70 Dachpappen-Nägel Kollektor-Auflagelatte (B) Bleischürze Abb. 3.2 Der Eindeckrahmen und seine Bauteile als Erweite- rungsset (Art.-Nr. 302 390). Lieferung erfolgt in einer Verpackungseinheit. Der Kollektor ist nicht Bestandteil des Erweiterungssets.
-
Seite 5: 3.1.2 Materialliste
Indachmontage 3 3.1.2 Materialliste Indach-Grundmodul Zubehör 302 389 Eindeckbleche Abschlussblech oben Abschlussblech unten (1x links, 1x rechts) Kollektor-Auflagelatte (B), 24x48 mm, Länge 1150 mm Holzunterlage Seitenblech (2x links, 2x rechts) Eindeck-Ecke (1x links, 1x rechts) Mess-Schablone Tab. 3.1 Indachmontage-Grundmodul Eindeckbleche Indach-Grundmodul Zubehör 302 388 Montagesatz... -
Seite 6: Einbaumaße
3 Indachmontage Anzahl d. Kollektoren 1 x Latte (A) 5 x Latte (C-F) 2530 mm 2323 mm 3690 mm 3492 mm 4860 mm 4652 mm Maßangaben für Latten A und C - F sind Mindestlängen. Bauseits Latten so lang wählen, dass sie links und rechts auf Sparren enden. -
Seite 7: Einbaufeld Bestimmen Und Einbaulatten Befestigen
Indachmontage 3 3.2.1 Einbaufeld bestimmen und Einbaulatten befes- tigen Die vorhandenen Dachlatten als Unterkonstruktion lie- gen lassen - vor allem, wenn sie sich an den beschrie- benen Stellen befinden. 1. Um das Einbaufeld festzulegen, zunächst die Scha- blone für die Höhe anlegen und Maße übertragen. Oberes Ende zeigt die Unterkante der oberen Ziegel- reihe an. - Seite 8 3 Indachmontage Kollektor entlüften! Bauen Sie den Vaillant Solar-Schnellentlüfter (Art.-Nr. 302 019) im höchsten Punkt der Anlage ein. Alternativ können Sie auch das automatische Luftabscheide-System (Art.-Nr. 302 418) in den Solarkreis einsetzen. Beachten Sie dazu die zugehörige Installations- und Bedienungs anleitung.
- Seite 9 Indachmontage 3 Abb. 3.12 In die Spalte zwischen den Kollektoren Silikon-T-Profil einschieben. Abwechselnd drücken und ziehen erleich- Abb. 3.15 Kollektoren mit Edelstahlwellschläuchen verbinden. tert die Arbeit. Anschließend die Kollektoren bündig Gegenhalten beim Festziehen schützt Kollektor- zusammenschieben. anschluss vor Schäden. Abb. 3.13 Sonnenkollektor oben jeweils links und rechts an der Kante mit Kollektor-Indachhaltern auf Latten fest- Abb.
- Seite 10 3 Indachmontage Abb. 3.17 Solarfühler in Fühlerhülse (in der Mitte der Anschluss- Abb. 3.20 Bleischürze mit Kante an Unterseite des Kollektors seite) stecken. Gummistopfen auf Kabel schieben und schieben und mit Dachpappnägeln (5 Stück pro damit Öffnung verschließen. Kabel ins Dach führen. Kollektor) dicht an der Prägung festnageln.
- Seite 11 Indachmontage 3 Abb. 3.23 Auf der Bleischürze 3 Blechlaschen pro Kollektor Abb. 3.26 Bleischürze über Seitenbleche umschlagen oder über möglichst weit oben befestigen. angrenzenden Ziegel legen. Abb. 3.27 Auf die obere Schmalseite des Kollektorrahmens dün- Abb. 3.24 Abschlussbleche unten - am linken Kollektorrand nes Zellgummiband kleben.
- Seite 12 3 Indachmontage Abb. 3.29 Ecken mit oberem Abschlussblech am Rand mit Abb. 3.32 Je nach Ziegeltyp gegebenenfalls zweite Latte von 15 jeweils 3 Spenglerschrauben (selbstschneidende bis 22 mm aufnageln, damit die Neigung der Ziegel Schrauben) mit Unterlegscheiben verbinden. mit denen in anderen Reihen übereinstimmt. Abb.
-
Seite 13: Entsorgung
Abb. 3.35 Zum Schluss Bleischürze an Ziegel anpassen. So sind die Kollektoren ansprechend ins Dach eingebunden. Entsorgung Alle Sonnenkollektoren der Vaillant GmbH erfüllen die Anforderungen des Umweltzeichens „Blauer Engel”. In diesem Zusammenhang haben wir uns als Hersteller ver- pflichtet, die Bauteile zurückzunehmen und einer Wiederverwertung zuzuführen, wenn sie nach Jahren... -
Seite 14: Technische Daten Flachkollektoren
5 Technische Daten Flachkollektoren Technische Daten Flachkollektoren Kollektor-Typ/Bauart Solar-Flachkollektor VFK 900 und Solar-Flachkollektor VFK 990/1 Bruttofläche/Aperturfläche 2,24/2,02 m Format (L x B x H) 1930 x 1160 x 110 mm ηo = 81,9% ηo = 85,4% Wirkungsgrad = 3,46 W/m•K = 3,37 W/m•K = 0,0104 W/m = 0,0104 W/m... -
