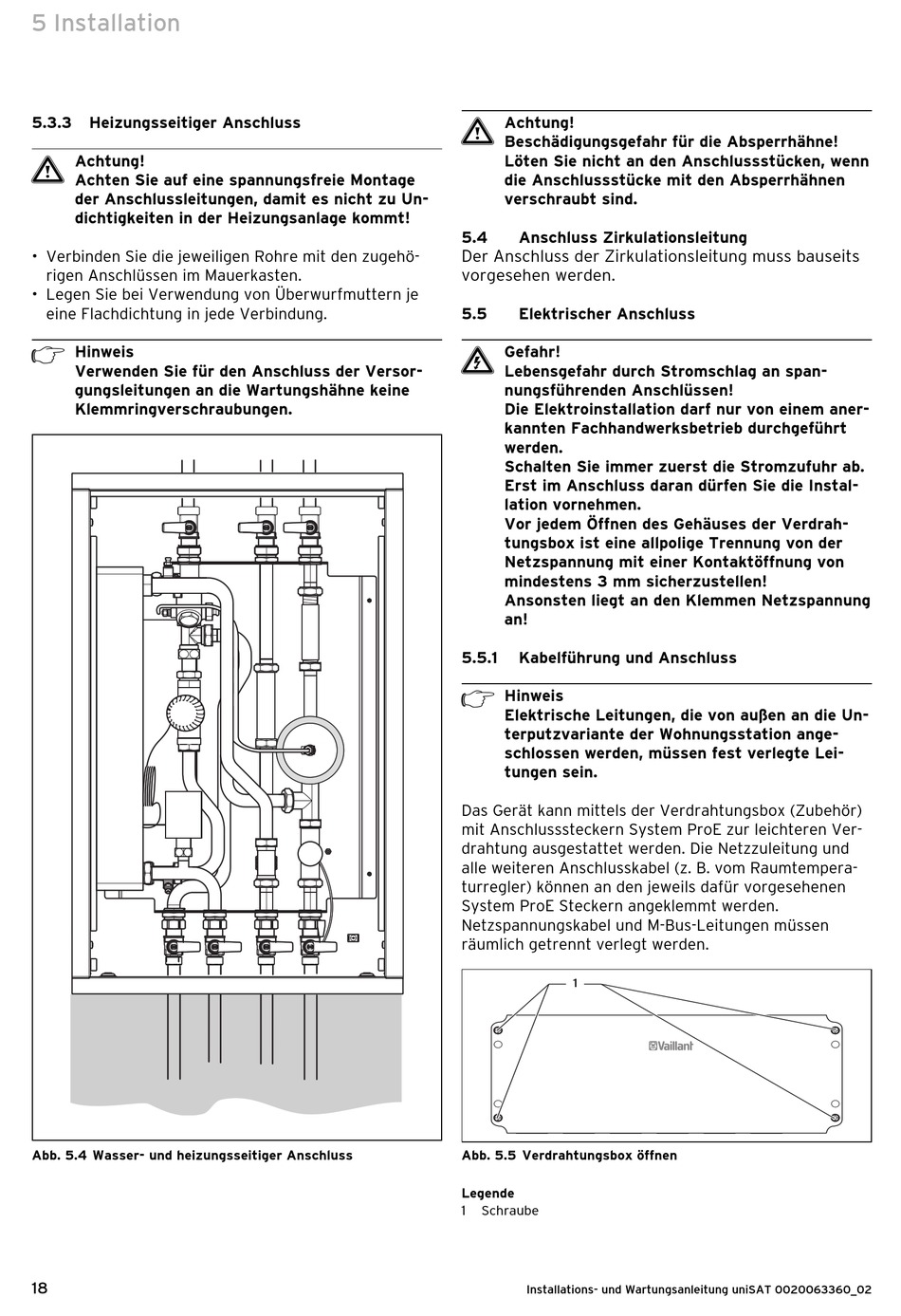

5 Installation
5.3.3
Heizungsseitiger Anschluss
Achtung!
a
Achten Sie auf eine spannungsfreie Montage
der Anschlussleitungen, damit es nicht zu Un-
dichtigkeiten in der Heizungsanlage kommt!
• Verbinden Sie die jeweiligen Rohre mit den zugehö-
rigen Anschlüssen im Mauerkasten.
• Legen Sie bei Verwendung von Überwurfmuttern je
eine Flachdichtung in jede Verbindung.
h
Hinweis
Verwenden Sie für den Anschluss der Versor-
gungsleitungen an die Wartungshähne keine
Klemmringverschraubungen.
Abb. 5.4 Wasser- und heizungsseitiger Anschluss
18
Achtung!
a
Beschädigungsgefahr für die Absperrhähne!
Löten Sie nicht an den Anschlussstücken, wenn
die Anschlussstücke mit den Absperrhähnen
verschraubt sind.
5.4
Anschluss Zirkulationsleitung
Der Anschluss der Zirkulationsleitung muss bauseits
vorgesehen werden.
5.5
Elektrischer Anschluss
e
Gefahr!
Lebensgefahr durch Stromschlag an span-
nungsführenden Anschlüssen!
Die Elektroinstallation darf nur von einem aner-
kannten Fachhandwerksbetrieb durchgeführt
werden.
Schalten Sie immer zuerst die Stromzufuhr ab.
Erst im Anschluss daran dürfen Sie die Instal-
lation vornehmen.
Vor jedem Öffnen des Gehäuses der Verdrah-
tungsbox ist eine allpolige Trennung von der
Netzspannung mit einer Kontaktöffnung von
mindestens 3 mm sicherzustellen!
Ansonsten liegt an den Klemmen Netzspannung
an!
5.5.1
Kabelführung und Anschluss
Hinweis
h
Elektrische Leitungen, die von außen an die Un-
terputzvariante der Wohnungsstation ange-
schlossen werden, müssen fest verlegte Lei-
tungen sein.
Das Gerät kann mittels der Verdrahtungsbox (Zubehör)
mit Anschlusssteckern System ProE zur leichteren Ver-
drahtung ausgestattet werden. Die Netzzuleitung und
alle weiteren Anschlusskabel (z. B. vom Raumtempera-
turregler) können an den jeweils dafür vorgesehenen
System ProE Steckern angeklemmt werden.
Netzspannungskabel und M-Bus-Leitungen müssen
räumlich getrennt verlegt werden.
1
Abb. 5.5 Verdrahtungsbox öffnen
Legende
1
Schraube
Installations- und Wartungsanleitung uniSAT 0020063360_02
