KNX Gateway DMX-Web K.DMXGW.01
Abschlusswiderstand anschließen
(nur Betriebsart "DMX-Slave")
Ein DMX-Bus sollte am letzten Teilnehmer mit einem Abschlusswiderstand versehen werden.
Andernfalls können Reflexionen am Leitungsende zu Signalverzerrungen führen.
Für den Leitungsabschluss ausschließlich den mitgelieferten Abschlusswiderstand (11) verwen-
den.
DMX-Bus nur dann mit einem Abschlusswiderstand versehen, wenn das Gateway der
letzte Teilnehmer in der DMX-Busleitung ist.
In einem DMX-Bus darf sich immer nur ein einziger Abschlusswiderstand befinden.
￭

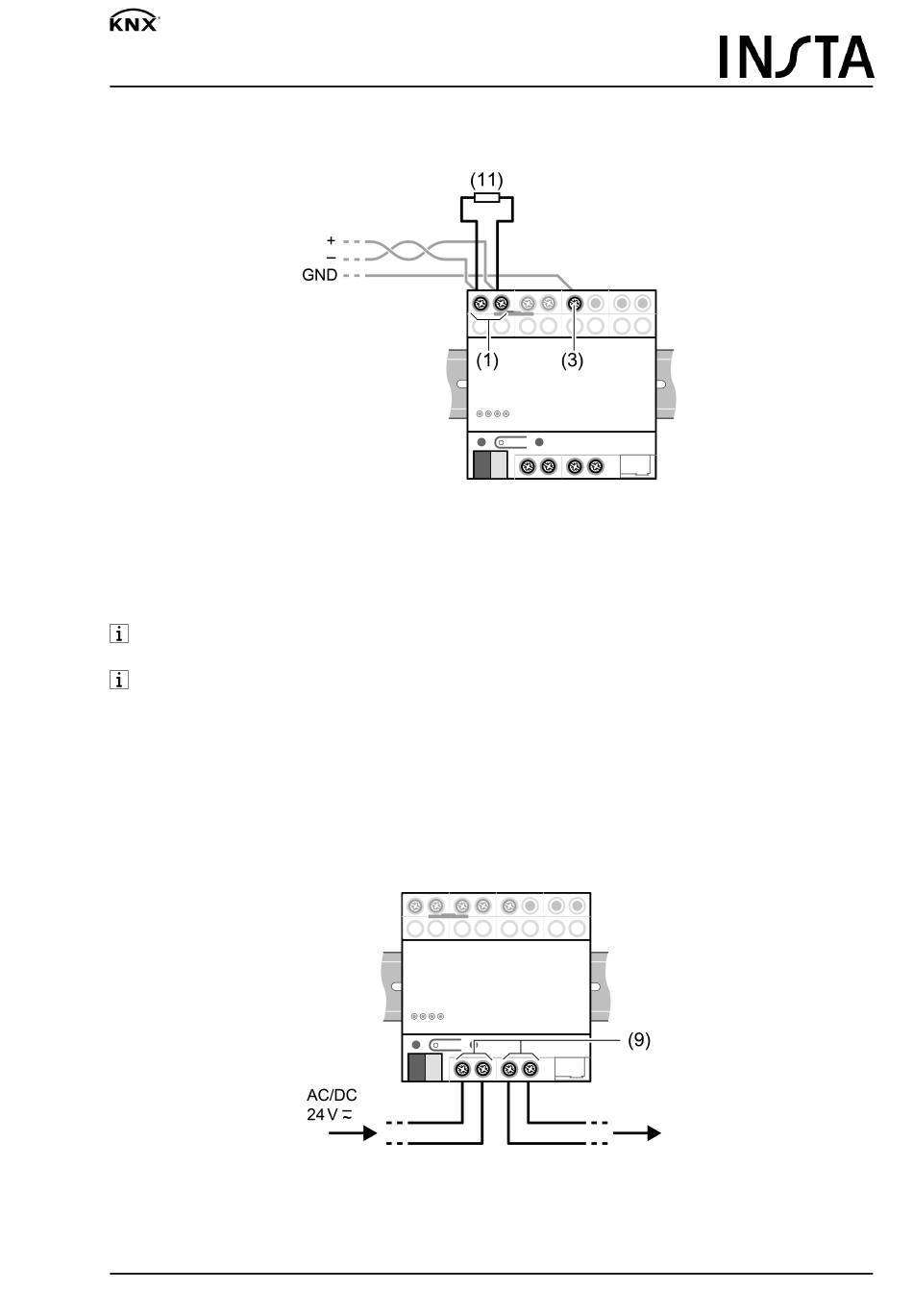

Abschlusswiderstand (11) parallel zur DMX-Busleitung an die Klemmen DMX In + und
DMX In - anschließen.
Externe Spannungsversorgung durchschleifen
Die beiden Klemmenpaare (9) können zum Durchschleifen der externen Spannungsversorgung
genutzt werden (Bild 6).
Die Gesamtstromaufnahme aller durchgeschliffenen Verbraucher darf dabei 1,5 A nicht über-
schreiten.
