KNX Gateway RS232/485-IP K.RS232/485GW.01
KNX Gateway RS232/485-IP K.RS232/485GW.01
Art.-Nr. : 135 16 101
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-
Stromkreise geltenden Vorschriften und Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

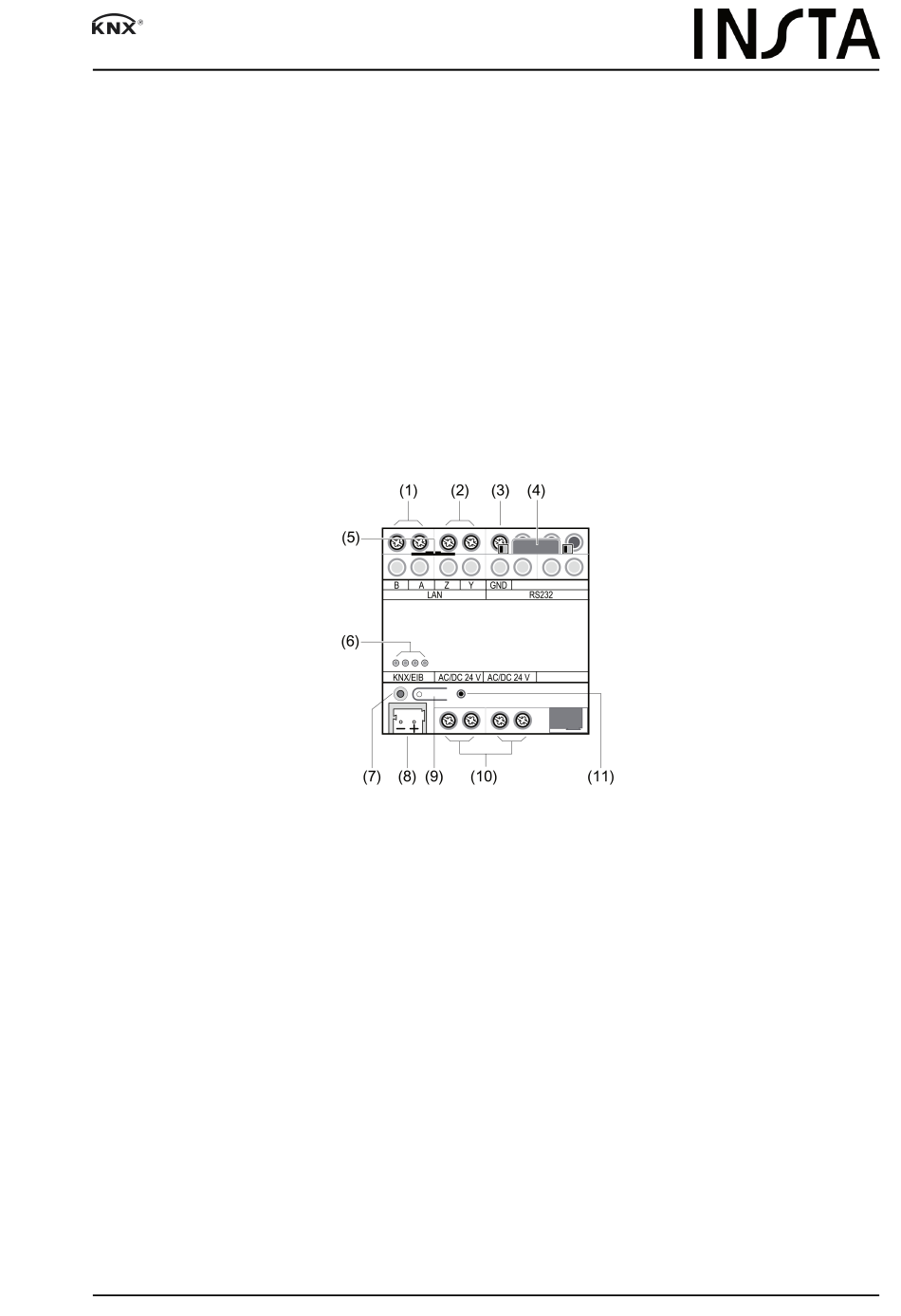

Bild 1: Frontansicht
(1) RS485-Eingang (für 4-Draht-Systeme; in 2-Draht-Systemen nicht genutzt)
(2) RS485-Ausgang (für 4-Draht-Systeme); bzw. Ein-/Ausgang (für 2-Draht-Systeme)
(3) RS485-Masse (GND)
(4) Anschluss RS232
(5) Anschluss Ethernet
(6) Status-LED
(7) Programmier-LED
(8) Anschluss KNX
(9) Programmiertaste
(10) Anschluss externe Versorgung
(11) Reset-Taste
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
82575464
1/7
29.09.2016
