KNX Gateway DMX-Web K.DMXGW.01
4
Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumge-
bung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung
abdecken!
Allgemeine Hinweise
Für den DMX-Bus Datenleitung mit 120 Ohm Wellenwiderstand (z. B. Netzwerkleitung CAT 5,
6, 7) verwenden.
Für die Signale DMX In + / - und DMX Out + / - jeweils ein gemeinsames Adernpaar verwen-
den.
Die Klemmenpaare DMX In und DMX Out nicht zum Durchschleifen eines DMX-Signals ver-
wenden. Die Klemmenpaare werden abhängig von der Betriebsart nur einzeln verwendet.
DMX-Bus nicht sternförmig verdrahten.
Zur externen Spannungsversorgung nur Netzteile verwenden, die eine sichere Kleinspannung
SELV liefern.

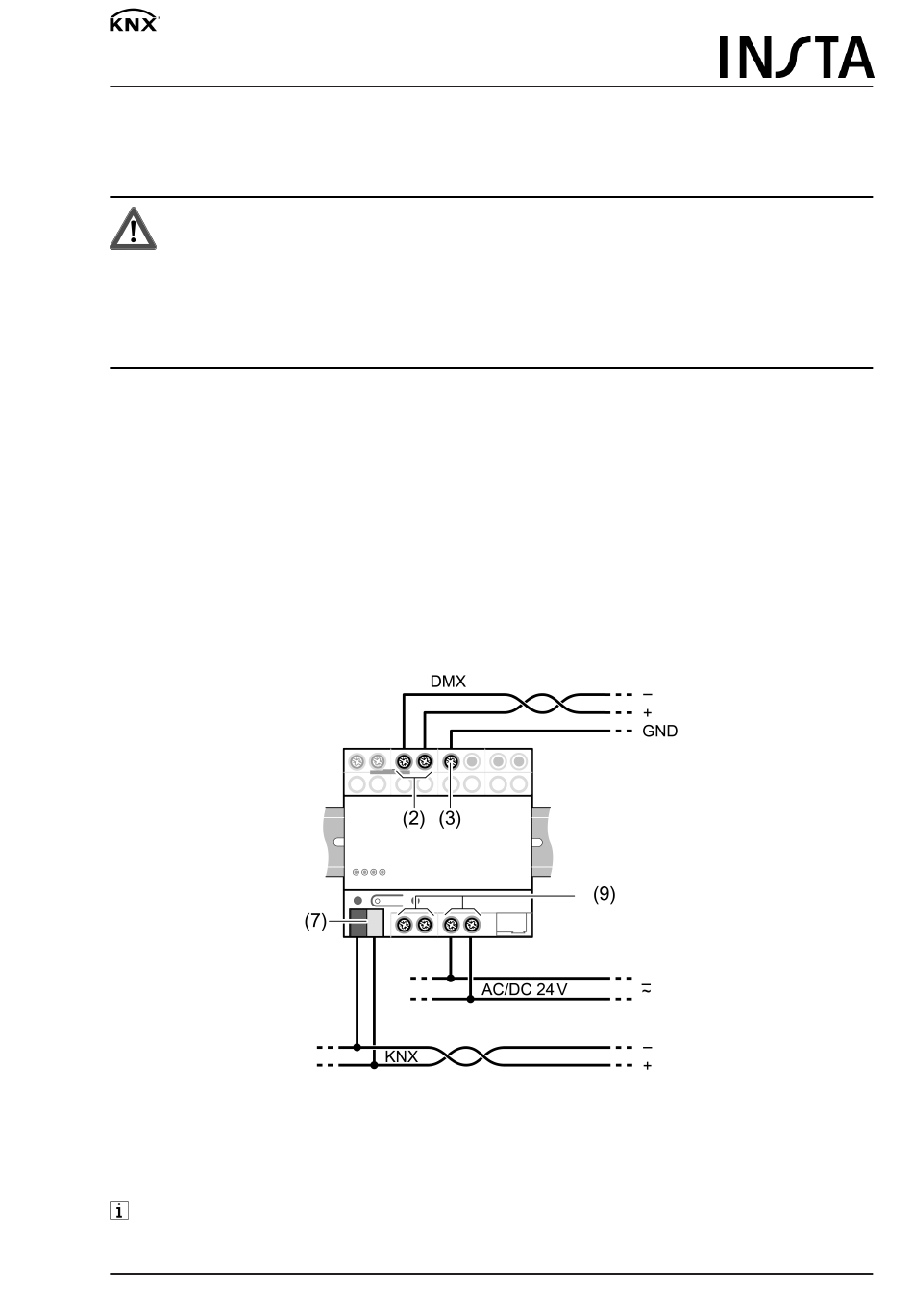

Gerät anschließen – Betriebsart "DMX-Master"
In der Betriebsart "DMX-Master" arbeitet das Gateway als DMX-Datengeber. Zum Anschluss an
den DMX-Bus werden die Klemmen DMX Out und GND verwendet.
Maximal 32 DMX-Teilnehmer pro Gateway anschließen.
In einem DMX-System ist nur ein einziger Datengeber zulässig. Soll das Gateway mit ei-
nem anderen DMX-Datengeber (z. B. DMX-Lichtstellpult) kombiniert werden, so wird hier-
für ein sogenannter "DMX-Merger" benötigt.
82575434
Bild 3
3 / 7
06.02.2020
