KNX Gateway DMX-Web K.DMXGW.01
￭
DMX-Bus an die Klemmen DMX Out + und DMX Out - (2) und GND (3) anschließen.
￭
KNX-Bus an die KNX-Klemmen (7) anschließen.
Externe Spannungsversorgung an eines der Klemmenpaare AC/DC 24 V (11) anschlie-
￭
ßen.

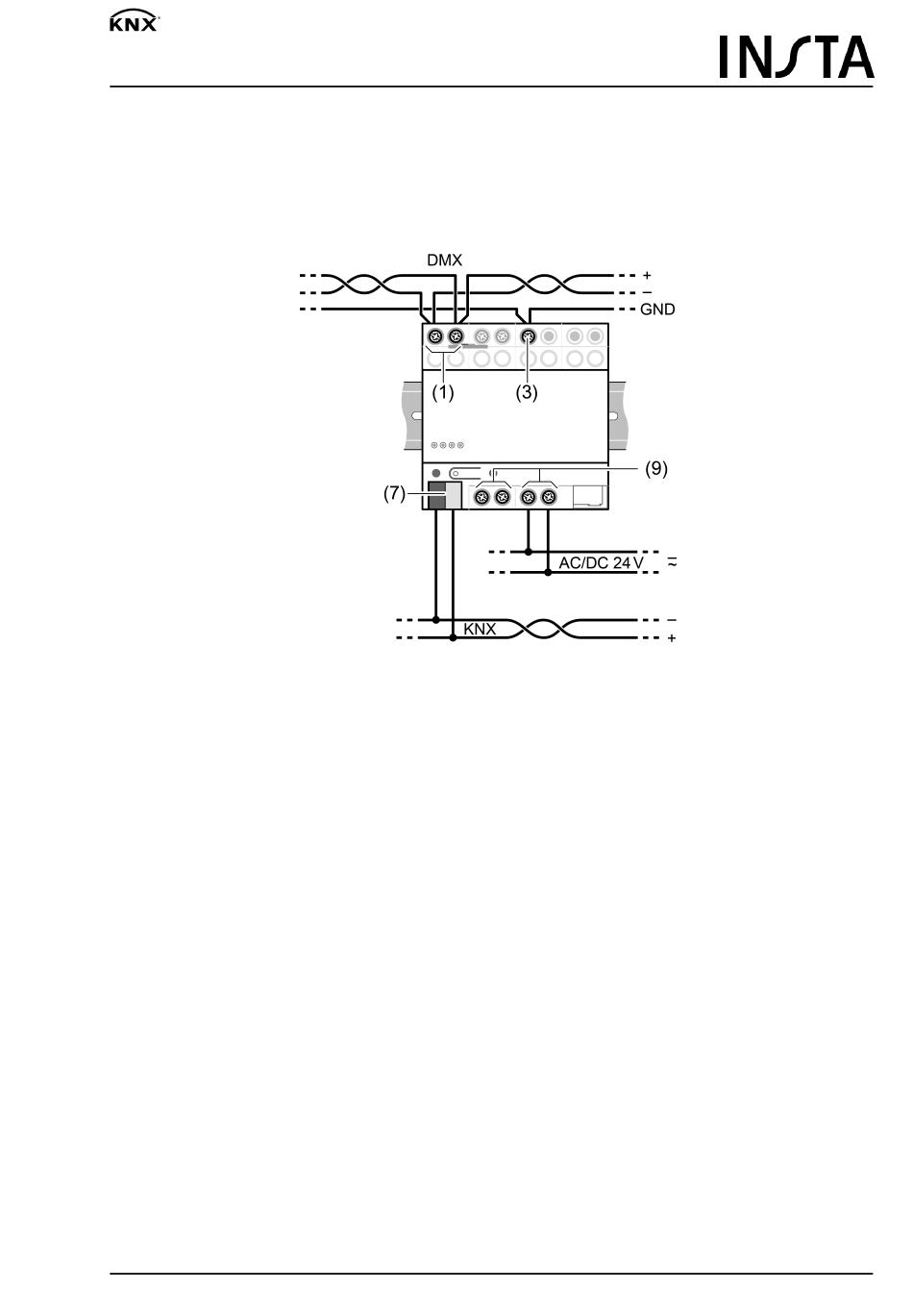

Gerät anschließen – Betriebsart "DMX-Slave"
In der Betriebsart "DMX-Slave" arbeitet das Gateway als DMX-Empfänger. Zum Anschluss an
den DMX-Bus werden die Klemmen DMX In und GND verwendet. Bei Anschluss weiterer Emp-
fänger an den DMX-Bus muss die DMX-Leitung über die Klemmen DMX In und GND fortgeführt
werden (Bild 4). Klemmen DMX Out nicht verwenden.
￭
DMX-Bus an die Klemmen DMX In + und DMX In - (2) und GND (3) anschließen.
￭
KNX-Bus an die KNX-Klemmen (7) anschließen.
￭
Externe Spannungsversorgung an eines der Klemmenpaare AC/DC 24 V (11) anschlie-
ßen.
82575434
Bild 4
4 / 7
06.02.2020
