KNX Gateway DMX-Web K.DMXGW.01
Bestimmungsgemäßer Gebrauch
–
Unidirektionaler Datenaustausch zwischen dem KNX und einem DMX-System
–
Montage auf Hutschiene nach DIN EN 60715
Produkteigenschaften
Das Gateway verfügt über zwei Betriebsarten:
Betriebsart "DMX-Master"
–
Übersetzen von KNX-Werten in DMX-Datenbytes
–
Zyklisches Senden von KNX-Werten auf die zugewiesenen DMX-Kanäle im DMX-Bus mit
250 kBit/s
–
Ansteuerung von RGB- oder RGBW-Leuchten über spezielle Logikmodule
–
Abbildung der Funktionen Schalten (1 Bit), relatives Dimmen (4 Bit) und absolutes
Dimmen (1 Byte)
–
Master-Dimmobjekt (1 Byte) für Kanalgruppen
Betriebsart "DMX-Slave"
–
Empfangen von Datenbytes aus dem DMX-Bus
–
Übersetzen der DMX-Datenbytes in KNX-Werte
Die Zuordnung zwischen DMX-Kanälen und KNX-Gruppenadressen erfolgt über eine im
Gateway hinterlegte Tabelle. Zuordnung der KNX-Gruppenadressen und Konfiguration
der Betriebsart erfolgen über die Windows-Software DMX-Gate4 (oder höher). Die Soft-
ware sowie eine detaillierte Beschreibung der Inbetriebnahme finden Sie stets aktuell im
Internet.

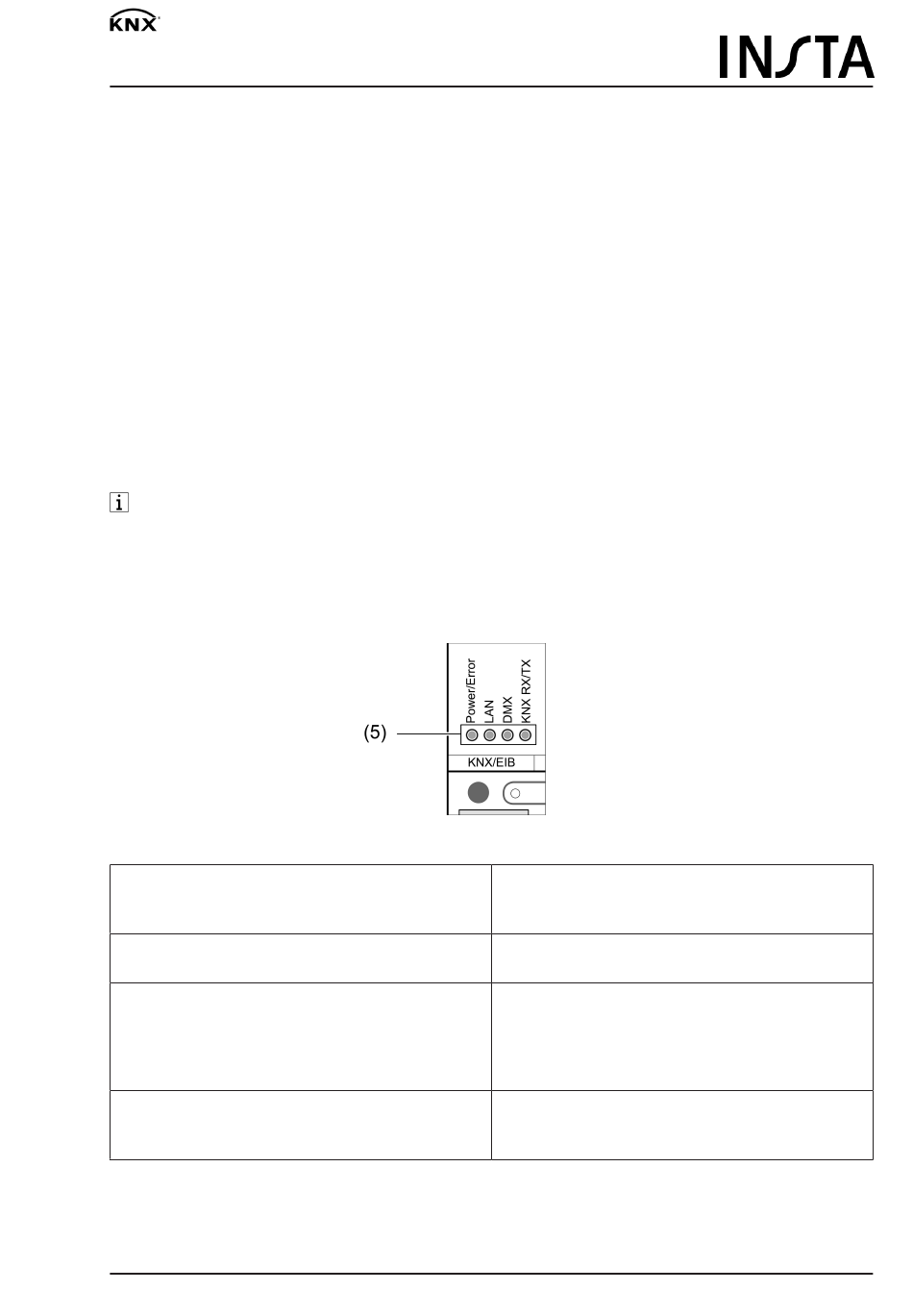

Status-LED (5)
Power/Error
LAN
DMX
KNX RX/TX
Reset-Taste (10)
Bei Drücken der Reset-Taste (10) wird das Gateway neu gestartet. Alle gespeicherten Konfigu-
rationen bleiben erhalten.
82575434
Bild 2
Grün leuchtend: Normaler Betrieb.
Orange blinkend: Ungültiges oder kein Projekt.
Rot blinkend: Ungültige Firmware.
Gelb leuchtend: Empfang über die IP-Schnitt-
stelle.
Grün blinkend: Empfangen/Senden über die
DMX-Schnittstelle.
Rot leuchtend: Eine Sekunde lang kein Emp-
fangen/Senden von gültigen DMX-Telegram-
men.
Grün blinkend: Empfang aus dem KNX-Bus.
Rot blinkend: Senden an den KNX-Bus.
Rot-Grün blinkend: Kein KNX-Bus erkannt.
