D
Montage- und Gebrauchsanweisung
Konvektor
1. Wichtige Hinweise
Bewahren Sie die Anweisung sorgfältig auf und geben Sie die-
se gegebenenfalls an Nachbesitzer weiter.
• Das Gerät darf nur zur Raumlufterwärmung innerhalb ge-
schlossener Räume verwendet werden.
• Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Fachmann ausgeführt werden.
• Im Fehlerfall Gerät vom Netz trennen (Gerätestecker ziehen
oder Sicherung ausschalten).
• Gerät nicht in unmittelbarer Nähe von Badewanne, Dusche,
Wasch- oder Schwimmbecken benutzen.
• Heizgerät nicht abdecken, Brandgefahr!
Das nebenstehende Symbol ist am Heizgerät an-
gebracht und bedeutet, dass das Heizgerät nicht
abgedeckt werden darf.
• Mindestabstände einhalten.
• Vorsicht! Außenflächen und besonders das Luftaustrittsgit-
ter werden bei Betrieb heiß.
• Heizgerät nicht durch Kinder oder andere Personen betrei-
ben, die nicht in der Lage sind, das Gerät sicher zu benut-
zen. Sicherstellen, dass Kinder nicht am Gerät spielen.
• Vorsicht! Nach automatischem Einschalten des Gerätes
können Gefahren entstehen, z.B. könnten zwischenzeitlich
zugedeckte oder verstellte Geräte Brände auslösen.
• In Räumen, in denen feuergefährliche Stoffe verwendet
werden (z.B. Lösungsmittel etc.), darf das Heizgerät nicht
betrieben werden.
• Anschlussleitung nicht über das Gerät legen werden.
2. Technische Daten
Heizleistung:
2000 W
Anschlussspannung: 1/N/PE~, 230 - 240 V, 50 Hz
Schutzart:
IP20
Schutzklasse:
I (mit Schutzleiter)
Maße freistehend:
(B x H x T) 575 x 418 x 200 mm
Maße wandmontiert: (B x H x T) 575 x 345 x 120 mm
Gewicht:
3,5 kg (K 811), 4,1 kg (K 821)

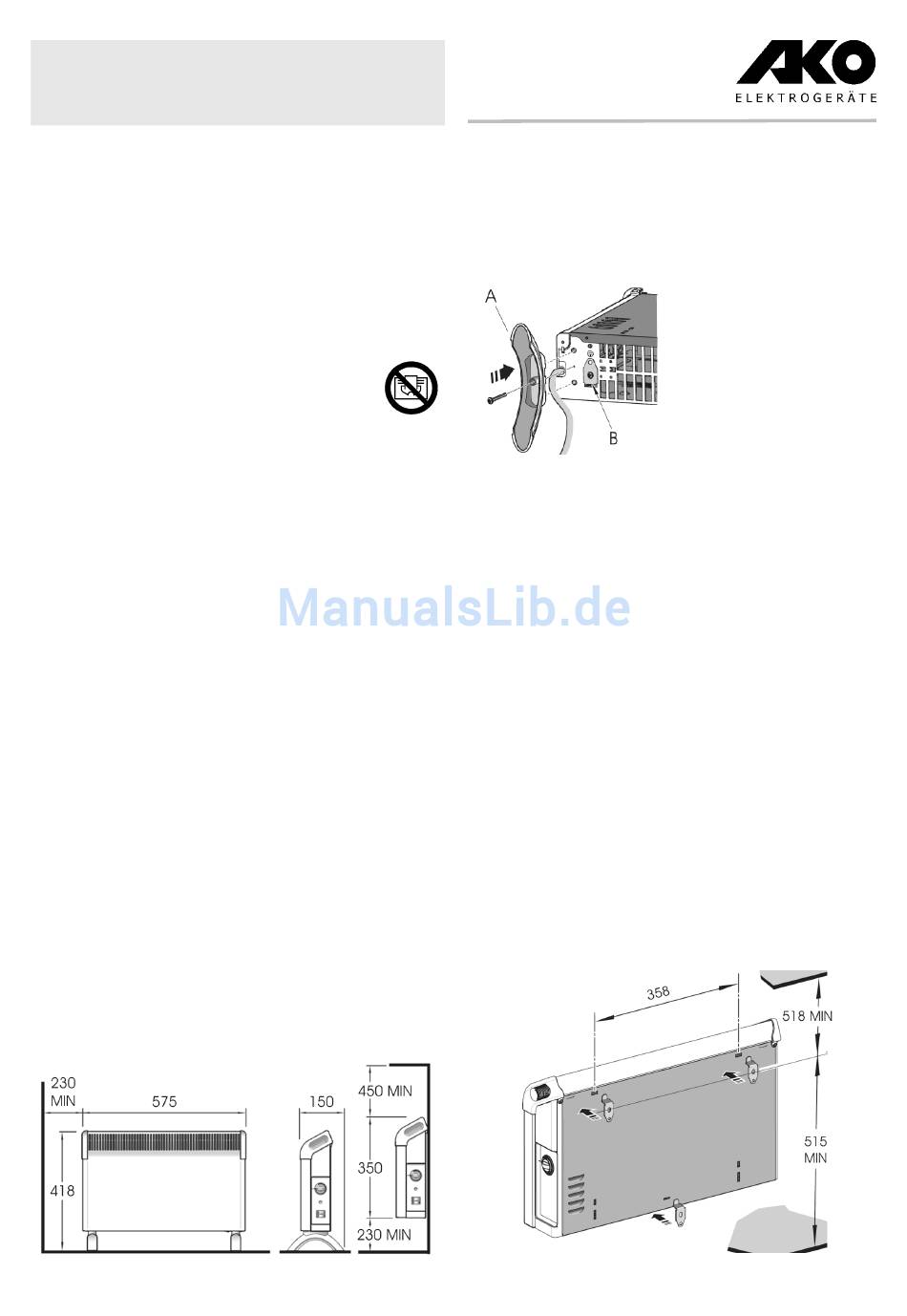

3. Aufstellung, Montage
Das Heizgerät darf nur wie dargestellt auf einer horizontalen,
ebenen Fläche aufgestellt werden. Der Gebrauch auf langflori-
gen Teppichen ist nicht gestattet. Vorsicht beim Aufstellen vor
brennbaren Gegenständen.
Die Montage oder Aufstellung unter einer Wandsteckdose ist
nicht gestattet. Mindestabstände beachten.
K 811, K 821
Ferner ist auch an der Gerätevorderseite ein Abstand von min-
destens 500 mm zu leicht entzündbaren Gegenständen, wie
z.B. Vorhängen, Handtüchern oder wärmeempfindlichen
Kunststoffen einzuhalten.
Montage der Standfüße
Keinesfalls darf das Heizgerät ohne die mitgelieferten Füße
Wandmontage
Der Gerätestecker muss nach der Montage zugänglich sein.
Das Heizgerät muss horizontal ausgerichtet an einer senkrech-
ten Wand, wie im Bild dargestellt, installiert werden.
Bitte achten Sie darauf, dass die Luft unten und oben am Gerät
ungehindert ein- und austreten kann
Das Gerät ist so zu installieren, dass die Bedienelemente nicht
von einer sich in der Badewanne oder unter der Dusche befind-
lichen Person berührt werden können.
Nach VDE 0100 Teil 701 darf die Montage nicht im Schutzbe-
reich erfolgen.
Die an der Unterseite des Gerätes befestigten Wandhalter (B)
müssen verwendet werden.
- Befestigungslöcher für die beiden oberen Wandhalter
waagrecht im Abstand 358 mm bohren und dübeln.
- Obere Wandhalter festschrauben und Heizgerät einhängen.
- Den dritten Wandhalter in den unteren Rückwandschlitz ein-
führen.
- Waagrechte Position des Heizgerätes überprüfen und Boh-
rung für den unteren Wandhalter anzeichnen.
- Heizgerät abnehmen, Befestigungsloch für unteren Wand-
halter bohren und dübeln.
- Heizgerät erneut in die oberen Wandhalter einsetzen und
unteren Wandhalter an der Wand festschrauben.
1
aufgestellt werden.
Die beiden Befestigungs-
schrauben für die Standfüße
(A) befinden sich auf der Gerä-
teunterseite. Befestigungs-
schrauben lösen.
Standfüße wie im Bild darge-
stellt einrasten und festschrau-
ben.
.
INACGR35RG Issue 0
