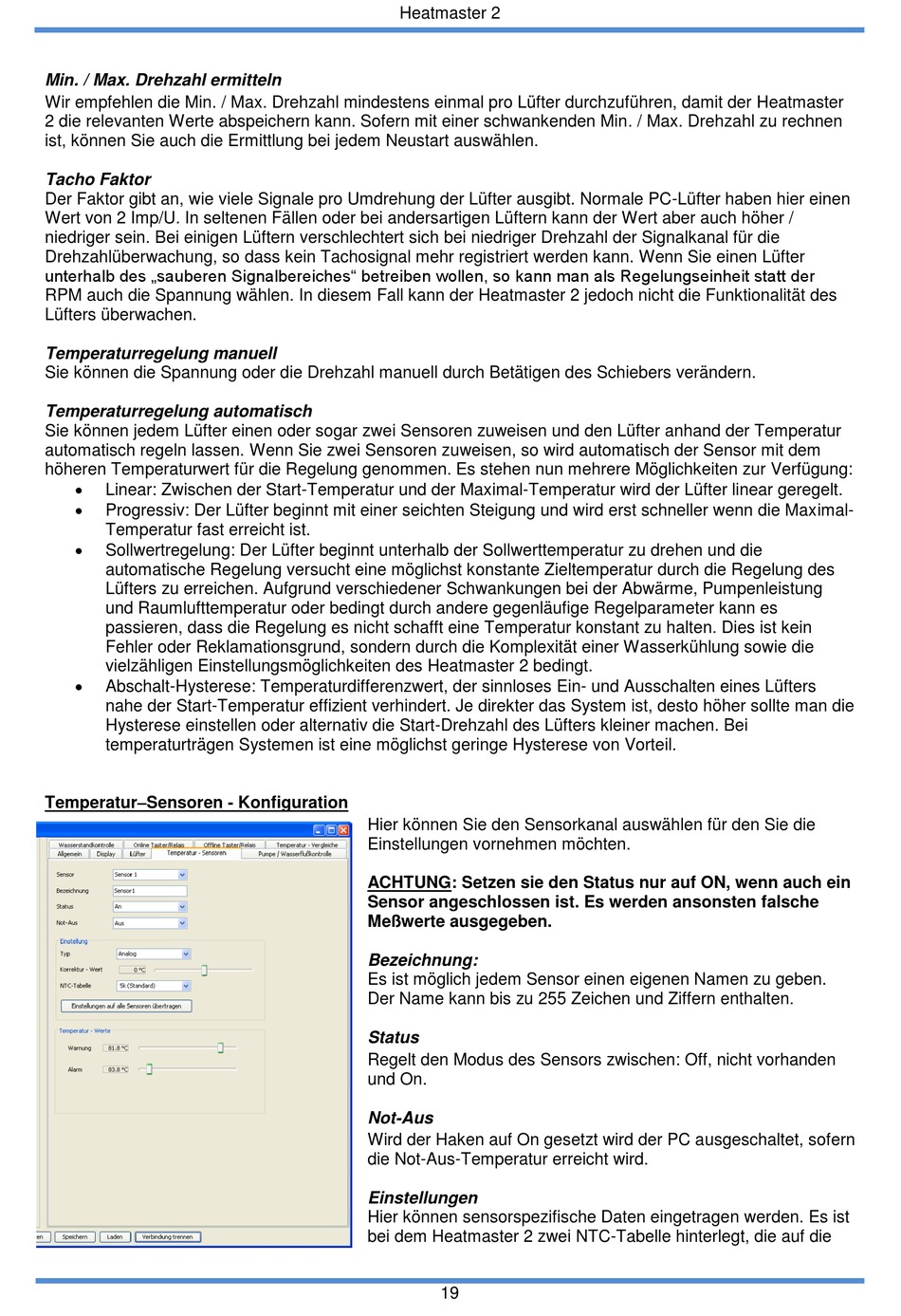

Alphacool Anleitung Seite 20

Min. / Max. Drehzahl ermitteln
Wir empfehlen die Min. / Max. Drehzahl mindestens einmal pro Lüfter durchzuführen, damit der Heatmaster
2 die relevanten Werte abspeichern kann. Sofern mit einer schwankenden Min. / Max. Drehzahl zu rechnen
ist, können Sie auch die Ermittlung bei jedem Neustart auswählen.
Tacho Faktor
Der Faktor gibt an, wie viele Signale pro Umdrehung der Lüfter ausgibt. Normale PC-Lüfter haben hier einen
Wert von 2 Imp/U. In seltenen Fällen oder bei andersartigen Lüftern kann der Wert aber auch höher /
niedriger sein. Bei einigen Lüftern verschlechtert sich bei niedriger Drehzahl der Signalkanal für die
Drehzahlüberwachung, so dass kein Tachosignal mehr registriert werden kann. Wenn Sie einen Lüfter
unterhalb des „sauberen Signalbereiches" betreiben wollen, so kann man als Regelungseinheit statt der
RPM auch die Spannung wählen. In diesem Fall kann der Heatmaster 2 jedoch nicht die Funktionalität des
Lüfters überwachen.
Temperaturregelung manuell
Sie können die Spannung oder die Drehzahl manuell durch Betätigen des Schiebers verändern.
Temperaturregelung automatisch
Sie können jedem Lüfter einen oder sogar zwei Sensoren zuweisen und den Lüfter anhand der Temperatur
automatisch regeln lassen. Wenn Sie zwei Sensoren zuweisen, so wird automatisch der Sensor mit dem
höheren Temperaturwert für die Regelung genommen. Es stehen nun mehrere Möglichkeiten zur Verfügung:

Linear: Zwischen der Start-Temperatur und der Maximal-Temperatur wird der Lüfter linear geregelt.

Progressiv: Der Lüfter beginnt mit einer seichten Steigung und wird erst schneller wenn die Maximal-
Temperatur fast erreicht ist.

Sollwertregelung: Der Lüfter beginnt unterhalb der Sollwerttemperatur zu drehen und die
automatische Regelung versucht eine möglichst konstante Zieltemperatur durch die Regelung des
Lüfters zu erreichen. Aufgrund verschiedener Schwankungen bei der Abwärme, Pumpenleistung
und Raumlufttemperatur oder bedingt durch andere gegenläufige Regelparameter kann es
passieren, dass die Regelung es nicht schafft eine Temperatur konstant zu halten. Dies ist kein
Fehler oder Reklamationsgrund, sondern durch die Komplexität einer Wasserkühlung sowie die
vielzähligen Einstellungsmöglichkeiten des Heatmaster 2 bedingt.

Abschalt-Hysterese: Temperaturdifferenzwert, der sinnloses Ein- und Ausschalten eines Lüfters
nahe der Start-Temperatur effizient verhindert. Je direkter das System ist, desto höher sollte man die
Hysterese einstellen oder alternativ die Start-Drehzahl des Lüfters kleiner machen. Bei
temperaturträgen Systemen ist eine möglichst geringe Hysterese von Vorteil.
Temperatur–Sensoren - Konfiguration
Heatmaster 2
Hier können Sie den Sensorkanal auswählen für den Sie die
Einstellungen vornehmen möchten.
ACHTUNG: Setzen sie den Status nur auf ON, wenn auch ein
Sensor angeschlossen ist. Es werden ansonsten falsche
Meßwerte ausgegeben.
Bezeichnung:
Es ist möglich jedem Sensor einen eigenen Namen zu geben.
Der Name kann bis zu 255 Zeichen und Ziffern enthalten.
Status
Regelt den Modus des Sensors zwischen: Off, nicht vorhanden
und On.
Not-Aus
Wird der Haken auf On gesetzt wird der PC ausgeschaltet, sofern
die Not-Aus-Temperatur erreicht wird.
Einstellungen
Hier können sensorspezifische Daten eingetragen werden. Es ist
bei dem Heatmaster 2 zwei NTC-Tabelle hinterlegt, die auf die
19
