Heatmaster 2

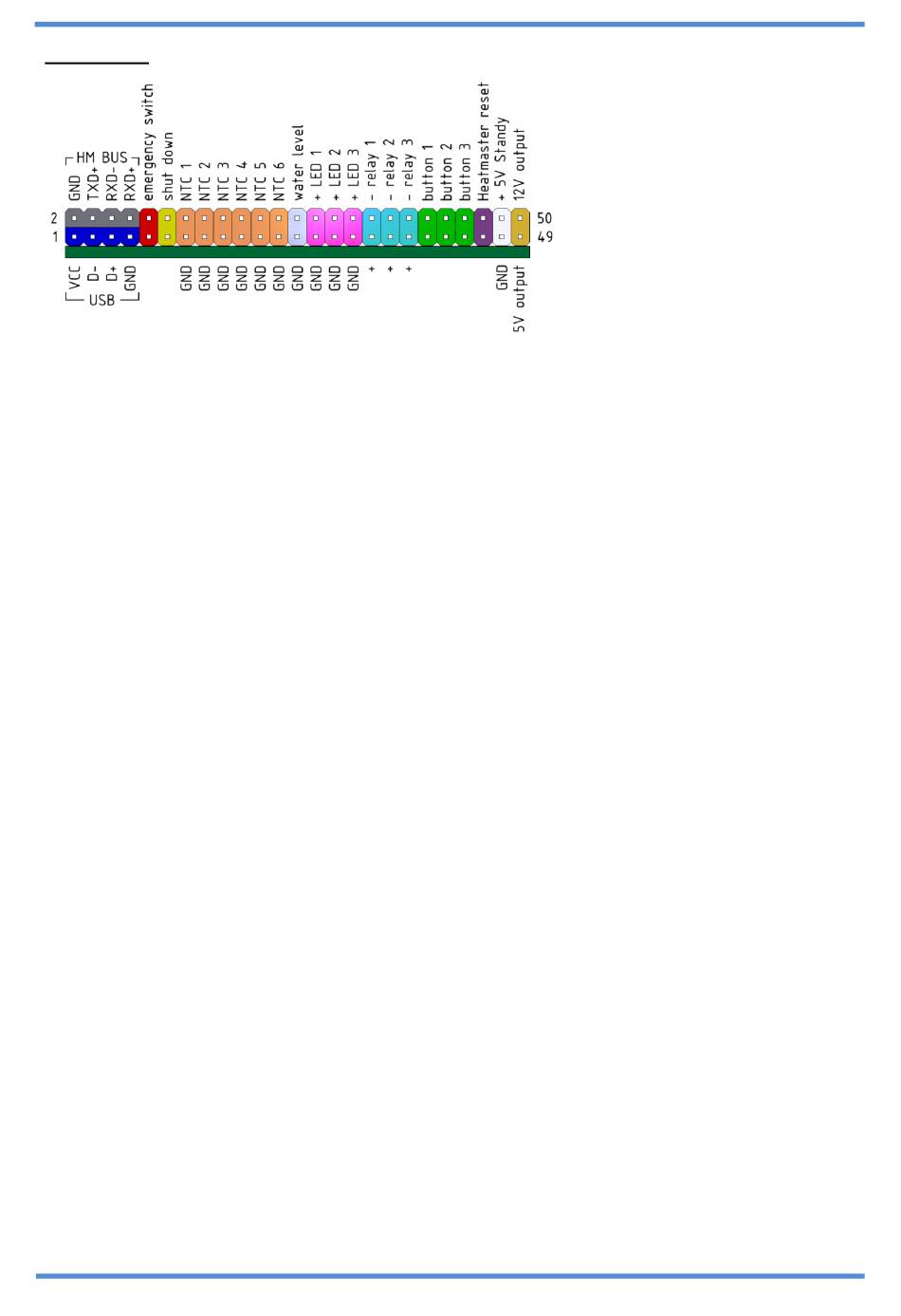

Steckerleiste

USB

Anschluss für die USB-Leitung.
Bitte beachten Sie UNBEDINGT die korrekte Anschlussbelegung. Bei falschem Einstecken oder
Querverbinden von Kontakten kann es zu Beschädigungen an dem Alphacool Heatmaster 2 und /
oder der angeschlossenen Hardware kommen. Beachten Sie unbedingt den korrekten Anschluss des
USB-Verbindungskabels. Ein Verdrehen des Kabels kann zu Schäden an dem Alphacool Heatmaster
2 und / oder der Hardware insbesondere dem Mainboard führen Entfernen sie das USB-
Verbindungskabel nicht im Eingeschaltetem zustand. Der Heatmaster 2 ist nicht Hot-Plug fähig.

HM BUS

Heatmaster 2 BUS-Verwendung nachfragen.

Not aus / emergency switch

Ausgang zum Schalten eines Relais. Hiermit kann im Notfall die Hardware sofort ausgeschaltet werden. Der
Schaltstrom darf max. 100mA nicht über steigen. Datenverlust kann dabei nicht ausgeschlossen
werden.

PC herunterfahren / shut down

Der Ausgang kann mit dem Mainboard verbunden werden. Wird das shut down-Signal ausgegeben,
funktioniert der Ausgang wie der Ein- und Ausschalter des PC' s.
NTC 1 -6 Temperatu widerstände
Hier werden die Temperatursensoren angeschlossen. Verwenden Sie nur Sensoren mit einem Widerstand
von 5k Ohm oder 10K Ohm. Der Heatmaster 2 erkennt diese nach einem Reset. Einstellungen sind aber
auch Manuel möglich

Wasserstand / water level

An den Eingang wird ein analoger Füllstandsanzeiger angeschlossen. Der Heatmaster 2 ist so in der Lage
einen niedrigen Wasserstand zu melden.

LED 1 stummer Alarm

Status LED. Ist aktiv wenn der stumme Alarm ausgelöst ist. Der Schaltstrom darf max. 2mA nicht über
steigen.

LED 2 Alarm

Status LED. Ist aktiv wenn der Alarm ausgelöst ist. Der Schaltstrom darf max. 2mA nicht über steigen.

LED 3 Warnung

Status LED. Ist aktiv wenn eine Warnung ausgelöst ist. Der Schaltstrom darf max. 2mA nicht über steigen.

Relais 1-3 / relay 1-3

Mit den Ausgängen können Relais angesteuert werden, der Schaltstrom darf max. 80mA nicht übersteigen.
9
