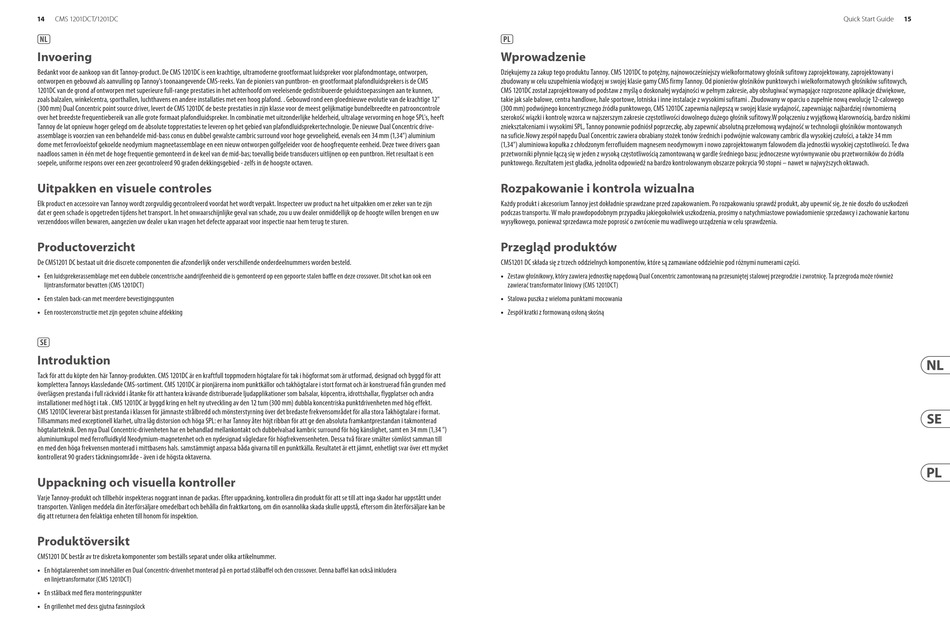

CMS 1201DCT/1201DC
(NL)
Invoering
Bedankt voor de aankoop van dit Tannoy-product. De CMS 1201DC is een krachtige, ultramoderne grootformaat luidspreker voor plafondmontage, ontworpen,
ontworpen en gebouwd als aanvulling op Tannoy's toonaangevende CMS-reeks. Van de pioniers van puntbron- en grootformaat plafondluidsprekers is de CMS
1201DC van de grond af ontworpen met superieure full-range prestaties in het achterhoofd om veeleisende gedistribueerde geluidstoepassingen aan te kunnen,
zoals balzalen, winkelcentra, sporthallen, luchthavens en andere installaties met een hoog plafond. . Gebouwd rond een gloednieuwe evolutie van de krachtige 12"
(300 mm) Dual Concentric point source driver, levert de CMS 1201DC de beste prestaties in zijn klasse voor de meest gelijkmatige bundelbreedte en patrooncontrole
over het breedste frequentiebereik van alle grote formaat plafondluidspreker. In combinatie met uitzonderlijke helderheid, ultralage vervorming en hoge SPL's, heeft
Tannoy de lat opnieuw hoger gelegd om de absolute topprestaties te leveren op het gebied van plafondluidsprekertechnologie. De nieuwe Dual Concentric drive-
assemblage is voorzien van een behandelde mid-bass conus en dubbel gewalste cambric surround voor hoge gevoeligheid, evenals een 34 mm (1,34") aluminium
dome met ferrovloeistof gekoelde neodymium magneetassemblage en een nieuw ontworpen golfgeleider voor de hoogfrequente eenheid. Deze twee drivers gaan
naadloos samen in één met de hoge frequentie gemonteerd in de keel van de mid-bas; toevallig beide transducers uitlijnen op een puntbron. Het resultaat is een
soepele, uniforme respons over een zeer gecontroleerd 90 graden dekkingsgebied - zelfs in de hoogste octaven.
Uitpakken en visuele controles
Elk product en accessoire van Tannoy wordt zorgvuldig gecontroleerd voordat het wordt verpakt. Inspecteer uw product na het uitpakken om er zeker van te zijn
dat er geen schade is opgetreden tijdens het transport. In het onwaarschijnlijke geval van schade, zou u uw dealer onmiddellijk op de hoogte willen brengen en uw
verzenddoos willen bewaren, aangezien uw dealer u kan vragen het defecte apparaat voor inspectie naar hem terug te sturen.
Productoverzicht
De CMS1201 DC bestaat uit drie discrete componenten die afzonderlijk onder verschillende onderdeelnummers worden besteld.
• • Een luidsprekerassemblage met een dubbele concentrische aandrijfeenheid die is gemonteerd op een gepoorte stalen baffle en deze crossover. Dit schot kan ook een
lijntransformator bevatten (CMS 1201DCT)
• • Een stalen back-can met meerdere bevestigingspunten
• • Een roosterconstructie met zijn gegoten schuine afdekking
(SE)
Introduktion
Tack för att du köpte den här Tannoy-produkten. CMS 1201DC är en kraftfull toppmodern högtalare för tak i högformat som är utformad, designad och byggd för att
komplettera Tannoys klassledande CMS-sortiment. CMS 1201DC är pionjärerna inom punktkällor och takhögtalare i stort format och är konstruerad från grunden med
överlägsen prestanda i full räckvidd i åtanke för att hantera krävande distribuerade ljudapplikationer som balsalar, köpcentra, idrottshallar, flygplatser och andra
installationer med högt i tak . CMS 1201DC är byggd kring en helt ny utveckling av den 12 tum (300 mm) dubbla koncentriska punktdrivenheten med hög effekt.
CMS 1201DC levererar bäst prestanda i klassen för jämnaste strålbredd och mönsterstyrning över det bredaste frekvensområdet för alla stora Takhögtalare i format.
Tillsammans med exceptionell klarhet, ultra låg distorsion och höga SPL: er har Tannoy åter höjt ribban för att ge den absoluta framkantprestandan i takmonterad
högtalarteknik. Den nya Dual Concentric-drivenheten har en behandlad mellankontakt och dubbelvalsad kambric surround för hög känslighet, samt en 34 mm (1,34 ")
aluminiumkupol med ferrofluidkyld Neodymium-magnetenhet och en nydesignad vågledare för högfrekvensenheten. Dessa två förare smälter sömlöst samman till
en med den höga frekvensen monterad i mittbasens hals. samstämmigt anpassa båda givarna till en punktkälla. Resultatet är ett jämnt, enhetligt svar över ett mycket
kontrollerat 90 graders täckningsområde - även i de högsta oktaverna.
Uppackning och visuella kontroller
Varje Tannoy-produkt och tillbehör inspekteras noggrant innan de packas. Efter uppackning, kontrollera din produkt för att se till att inga skador har uppstått under
transporten. Vänligen meddela din återförsäljare omedelbart och behålla din fraktkartong, om din osannolika skada skulle uppstå, eftersom din återförsäljare kan be
dig att returnera den felaktiga enheten till honom för inspektion.
Produktöversikt
CMS1201 DC består av tre diskreta komponenter som beställs separat under olika artikelnummer.
• • En högtalareenhet som innehåller en Dual Concentric-drivenhet monterad på en portad stålbaffel och den crossover. Denna baffel kan också inkludera
en linjetransformator (CMS 1201DCT)
• • En stålback med flera monteringspunkter
• • En grillenhet med dess gjutna fasningslock
(PL)
Wprowadzenie
Dziękujemy za zakup tego produktu Tannoy. CMS 1201DC to potężny, najnowocześniejszy wielkoformatowy głośnik sufitowy zaprojektowany, zaprojektowany i
zbudowany w celu uzupełnienia wiodącej w swojej klasie gamy CMS firmy Tannoy. Od pionierów głośników punktowych i wielkoformatowych głośników sufitowych,
CMS 1201DC został zaprojektowany od podstaw z myślą o doskonałej wydajności w pełnym zakresie, aby obsługiwać wymagające rozproszone aplikacje dźwiękowe,
takie jak sale balowe, centra handlowe, hale sportowe, lotniska i inne instalacje z wysokimi sufitami . Zbudowany w oparciu o zupełnie nową ewolucję 12-calowego
(300 mm) podwójnego koncentrycznego źródła punktowego, CMS 1201DC zapewnia najlepszą w swojej klasie wydajność, zapewniając najbardziej równomierną
szerokość wiązki i kontrolę wzorca w najszerszym zakresie częstotliwości dowolnego dużego głośnik sufitowy.W połączeniu z wyjątkową klarownością, bardzo niskimi
zniekształceniami i wysokimi SPL, Tannoy ponownie podniósł poprzeczkę, aby zapewnić absolutną przełomową wydajność w technologii głośników montowanych
na suficie.Nowy zespół napędu Dual Concentric zawiera obrabiany stożek tonów średnich i podwójnie walcowany cambric dla wysokiej czułości, a także 34 mm
(1,34") aluminiowa kopułka z chłodzonym ferrofluidem magnesem neodymowym i nowo zaprojektowanym falowodem dla jednostki wysokiej częstotliwości. Te dwa
przetworniki płynnie łączą się w jeden z wysoką częstotliwością zamontowaną w gardle średniego basu; jednoczesne wyrównywanie obu przetworników do źródła
punktowego. Rezultatem jest gładka, jednolita odpowiedź na bardzo kontrolowanym obszarze pokrycia 90 stopni – nawet w najwyższych oktawach.
Rozpakowanie i kontrola wizualna
Każdy produkt i akcesorium Tannoy jest dokładnie sprawdzane przed zapakowaniem. Po rozpakowaniu sprawdź produkt, aby upewnić się, że nie doszło do uszkodzeń
podczas transportu. W mało prawdopodobnym przypadku jakiegokolwiek uszkodzenia, prosimy o natychmiastowe powiadomienie sprzedawcy i zachowanie kartonu
wysyłkowego, ponieważ sprzedawca może poprosić o zwrócenie mu wadliwego urządzenia w celu sprawdzenia.
Przegląd produktów
CMS1201 DC składa się z trzech oddzielnych komponentów, które są zamawiane oddzielnie pod różnymi numerami części.
• • Zestaw głośnikowy, który zawiera jednostkę napędową Dual Concentric zamontowaną na przesuniętej stalowej przegrodzie i zwrotnicę. Ta przegroda może również
zawierać transformator liniowy (CMS 1201DCT)
• • Stalowa puszka z wieloma punktami mocowania
• • Zespół kratki z formowaną osłoną skośną
