Gerätebeschreibung
5.
Gerätebeschreibung
Die HAAKE Viscotester 1 plus / 2 plus sind Rotationsviskosi-
meter mit Digitalanzeige, die sich besonders für schnelle
Test- und Vergleichsmessungen an Flüssigkeiten eignen.
5.1 Messprinzip
Ein mit konstanter Drehzahl rotierender Drehkörper taucht
in die Messflüssigkeit ein; der Drehwiderstand ist ein Maß für
die Viskosität der Flüssigkeit. Die Viskosität wird direkt ange-
zeigt.

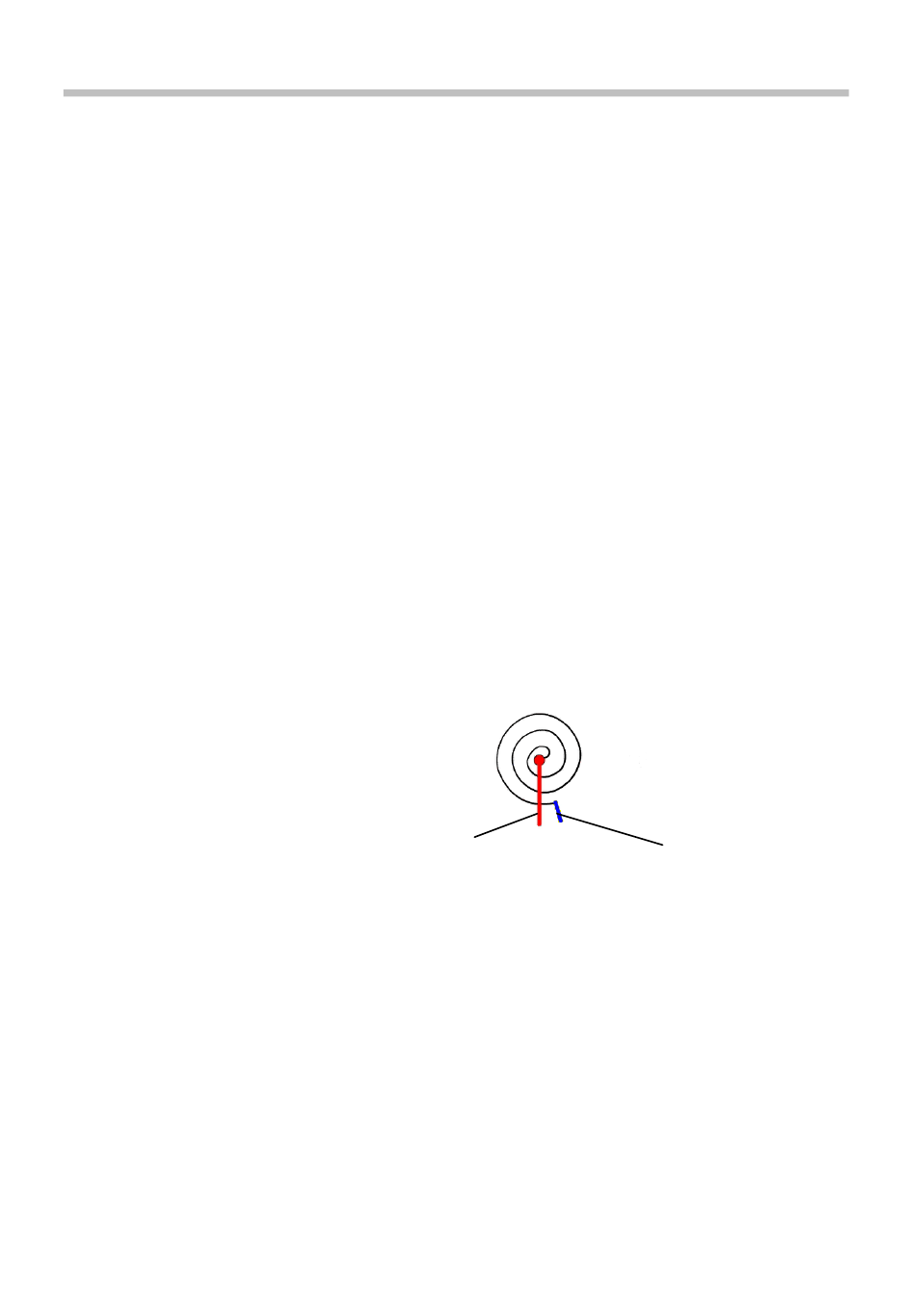

5.1.1 Technische Umsetzung
Die Antriebsachse ist über eine Spiralfeder mit der Mes-
sachse verbunden. Unter Last wird die Spiralfeder verdrillt
und der zeitliche Versatz ∆t zweier am Federsystem ange-
brachter Zeiger beim Durchlauf durch Lichtschranken ge-
messen.
∆t ∼ ∆Md
Antriebsachse
Messachse
5.2 Antrieb
Gleichstrommotor;
–1
Drehzahl des Drehkörpers 62,5 min
.
5.3 Messbereiche
Die HAAKE Viscotester 1 plus / 2 plus haben jeweils drei
Messbereiche entsprechend der zum Standardlieferumfang
gehörigen Drehkörper. Die angegebenen Viskositätswerte
in mPas bzw. dPas gelten nur bei Verwendung des zum je-
weiligen Drehkörper zugehörigen Messbechers. Die Visko-
sitätsangaben sind über Vergleichsmessungen mit newton-
schen Flüssigkeiten kalibriert.
6
