- Seite 1 Betriebsanleitung HAAKE Viscotester 1 plus / 2 plus Instruction Manual HAAKE Viscotester 1 plus / 2 plus Mode d‘emploi HAAKE Viscotester 1 plus / 2 plus...
-
Seite 2: Inhaltsverzeichnis
......9.1 HAAKE Viscotester 1 plus .... -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Die Inbetriebnahme des Gerätes darf nur unter Be- achtung dieser Betriebsanleitung erfolgen! Diese Betriebsanleitung beschreibt den bestimmungs- gemäßen Gebrauch des Gerätes. Dazu zählt insbesonders, dass ... das Gerät von unterwiesenem Personal gemäß der Betriebsanleitung verwendet wird. nur ermächtigte und sachkundige Personen Ein- griffe am Gerät vornehmen (Service). -
Seite 4: Qualitätssicherung / Kontakte Zu Thermo Haake
Qualitätssicherung / Kontakte zu Thermo Haake Qualitätssicherung Sehr geehrter Kunde, Thermo Haake arbeitet im Rahmen eines zertifizierten Qua- litäts-Management-Systems nach EN 29001 (DIN / ISO 9001). Damit sind die organisatorischen Voraussetzungen ge- schaffen, dass Produkte entsprechend den Erwartungen unserer Kunden entwickelt, hergestellt und betreut werden. - Seite 5 Qualitätssicherung / Kontakte zu Thermo Haake Kontakte zu Thermo Haake Bitte wenden Sie sich bei Rückfragen an uns, unsere Partner- firmen oder an die für Sie zuständige Generalvertretung, die Ihnen das Gerät geliefert hat. International / Germany Dieselstraße 5225 Verona Road...
-
Seite 6: Auspacken
Auspacken Auspacken 4.1 Transportschäden? • Zusteller benachrichtigen (Spediteur, Bahn, Post, UPS o. ä.) • Aufnahme eines Schadensprotokolls Vor Rücksendung: • Fachhändler oder Hersteller informieren (oftmals können Kleinigkeiten vor Ort erledigt werden) 4.2 Standardlieferumfang Messeinheit: HAAKE Viscotester 1plus HAAKE Viscotester 2plus Sensor: Drehkörper 3 Drehkörper 1... -
Seite 7: Gerätebeschreibung
–1 Drehzahl des Drehkörpers 62,5 min 5.3 Messbereiche Die HAAKE Viscotester 1 plus / 2 plus haben jeweils drei Messbereiche entsprechend der zum Standardlieferumfang gehörigen Drehkörper. Die angegebenen Viskositätswerte in mPas bzw. dPas gelten nur bei Verwendung des zum je- weiligen Drehkörper zugehörigen Messbechers. -
Seite 8: Viskositätswerte Ausgewählter Substanzen
Viskosität h [mPas] bei 205C Substanz Wasser Saccharose–Lösung 6 (40g in 100 ml Wasser) Kaffeesahne Leichtöl Glykol Olivenöl Motoröl 50 bis 1000 Getriebeöl 300 bis 800 Rhizinusöl 1500 Honig 10000 Bitumen 100000000* * Ausserhalb des HAAKE Viscotester 1 plus / 2 plus Messbereiches. -
Seite 9: Funktions- Und Bedienungselemente
Funktions- und Bedienungselemente Funktions- und Bedienungselemente 6.1 Oberseite Betriebsschalter Ein– /Ausschalten des Gerätes; ⇒ langanhaltendes Drücken Menüführung; ⇒ kurzes Drücken Display Anzeige • des Gerätetyps (HAAKE VT 1 plus oder 2 plus) • des Messwertes: verwendeter Drehkörper und Viskositäts- wert •... -
Seite 10: Unterseite

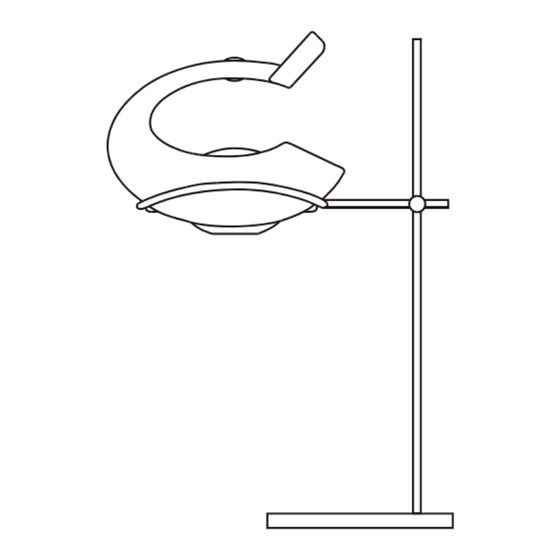

Anschlag zum Einhängen des Viscotesters in die Stativhalterung 3 (korrekte Stellung des Messgerätes wird automatisch erreicht) Klemmvorrichtung Verwendung für Messbecher A und B (HAAKE Viscotester 1 plus) zum Schutz der Messwelle beim Abstellen auf ebener Fläche Antriebswelle Zum Einhängen des Drehkörpers... -
Seite 11: Messvorgang
Messungen unter möglichst gleichen Bedin- gungen durchgeführt werden sollen. Eine geringfügige konzentrische Bewegung des Rotors während der Messung ist durchaus normal. Der Einfluss auf das Messsignal liegt innerhalb der Messungenauigkeit des Viscotesters. Korrektes Halten der HAAKE Viscotester 1 plus / 2 plus im Handbetrieb... -
Seite 12: Funktionsabläufe
Alle Funktionsabläufe innerhalb der Betriebsoftware sind für die Viscotester 1plus und 2plus identisch. 7.1.1 Einschalten des Messgerätes Die HAAKE Viscotester 1 plus / 2 plus werden eingeschaltet, indem der Betriebsschalter länger als 3 Sekunden gedrückt wird. Danach erscheint auf dem Display die Anzeige des Ge- rätetyps (Dauer 3 Sekunden). -
Seite 13: Messung
Messung • Nullpunktabgleich Der Nullpunktabgleich dient der Eliminierung des Offsets, der bei Viskositätsabweichungen > 10% zum Tragen kommt. Der Abgleich erfolgt in Messposition ohne Drehkör- peradaption. Empfehlung: bei Viskositätsabweichungen > 10%. Anzeige: Zero Adjust ? Der Nullpunktabgleich wird aktiviert, wenn die Display-An- zeige ,,Zero-Adjust’’... - Seite 14 Messung es erscheinen nacheinander die Bezeichnungen der Dreh- körper (HAAKE ViscoTester 1 plus: R3, R4, R5 und HAAKE Viscotester 2 plus: R1, R2, R3). Es muss so oft gedrückt wer- den bis die Bezeichnung des verwendeten Drehkörpers auf dem Display erscheint. Ab diesem Moment wird in dem neu eingestellten Messbereich gearbeitet und eine fortlaufende Messung durchgeführt.
-
Seite 15: Ausschalten Des Messgerätes
Motorblockaden. Zum Schutz des Motors vor Be- schädigungen. 7.1.3 Ausschalten des Messgerätes Die HAAKE Viscotester 1 plus / 2 plus werden ausgeschal- tet, indem der Betriebsschalter länger als 3 Sekunden ge- drückt wird. Abschließend werden für 3 Sekunden die Be- triebsstunden angezeigt und der zuletzt verwendete Mess- bereich gespeichert. -
Seite 16: Messmethode I (Orientierende Messung)
Vorteile: Für Vergleichsmessungen, einfache, unproble- matische Messung, einfache Reinigung. 7.3 Messmethode II (nur VT 1 plus) Messbecher A wird am HAAKE Viscotester 1 plus befestigt und die Flüssigkeit in diesem Messbecher gemessen. Vorteile: –Exakte, reproduzierbare Messbedingung. –Leichte Temperiermöglichkeit der Messsub–... -
Seite 17: Temperaturabhängigkeit Der Viskosität
Messung 7.6 Temperaturabhängigkeit der Viskosität Die Viskosität ist stark temperaturabhängig. Bei allen Visko- sitätsmessungen muss deshalb, unabhängig vom verwen- deten Viskosimeter, die Probe genau temperiert werden. Korrekterweise sollte daher zu jedem Viskositätswert die Temperatur angegeben werden, z. B. η 26,3°C = 160 mPas (sprich: die Viskosität eta bei 26,3°C beträgt 160 milli Pascal- sekunden). -
Seite 18: Nicht-Newtonsche Substanzen
Messung 7.7 Nicht-newtonsche Substanzen Bei der Messung reinviskoser (newtonscher) Flüssigkeiten (z.B. Mineralöle, Zuckerlösung, Glyzerin) können die Mess- ergebnisse des Viscotesters mit den Ergebnissen anderer Viskosimeter direkt verglichen werden. Die meisten Flüssigkeiten verändern jedoch ihre Viskosität mit den Scherbedingungen, die von der Größe und Gestalt der Messeinrichtung, der Drehzahl usw. - Seite 19 Messung Drehkörper 2 und 4: Messunsicherheit ± 5 % des jeweiligen Messbereichsend- wertes. Die angegebenen Messgenauigkeiten werden erreicht, wenn die Original – Messbecher verwendet werden. Kalibrierung: Messunsicherheit + 1% (optional) Die Kalibrierfaktoren werden mit Hilfe newtonscher Eichöle in einer speziell dafür konstruierten Kalibriervorrichtung er- mittelt.
-
Seite 20: Überprüfung Der Funktionstüchtigkeit
(Messunsicherheit des Messsystems + Unsicher- heit für die zertifizierte Viskosität) übereinstimmen. Die Viskosität ist temperaturabhängig und die Messung ist bei der Temperatur durchzuführen, bei der die Visko- sität der Prüfflüssigkeit angegeben ist. HAAKE Viscotester 1 plus Drehkörper Messbecher Messunsicherheit Prüfflüssigkeit Bestell-Nr. - Seite 21 Messung HAAKE Viscotester 2 plus Drehkörper Messbecher Messunsicherheit Prüfflüssigkeit Bestell-Nr. für Messsystem* ±3% E200(120mPas bei 20°C) 082-5043 ±3% E15000(15000mPas 082-5336 bei 20°C) ±5% E15000(15000mPas 082–5336 bei 20°C) * Bezogen auf den Messbereichswert des verwendeten Drehkörpers; Angabe für Standard-Kalibrierung: 5%. Sollten größere Toleranzabweichungen auftreten, so ist der Viscotester in das Karlsruher Werk einzuschicken, wo in der Service-Abteilung ggfs.
-
Seite 22: Kompatilibität Der Sensoren
Kompatilibität der Sensoren Kompatibilität der Sensoren zum Viscotester VT01 / VT02 (Vorgängermodell) Viscotester VT01 (808–0757) Viscotester VT02 (808–0758) 8.1 Messbecher Die Messbecher können unverändert benutzt werden. 8.2 Drehkörper Um die Drehkörper der Vorgängermodelle benutzen zu kön- nen, ist es nötig, die Kupplung der Drehkörper zu entfernen, indem der Haken geöffnet und die Kupplung entnommen werden. -
Seite 23: Technische Daten
Technische Daten Technische Daten 9.1 HAAKE Viscotester 1 plus Motor: Nennspannung . . . 4,0 V Drehkörper: –1 Nenndrehzahl ..62,5 min Abmessungen: D (mm) h (mm) 45,1 47,0 78,0 46,0 61,2 36,0 Material: Drehkörper 3 . -
Seite 24: Haake Viscotester 2 Plus
Technische Daten 9.2 HAAKE Viscotester 2 plus Motor: Nennspannung . . . 4,0 V Drehkörper: –1 Nenndrehzahl ..62,5 min Abmessungen: D (mm) h (mm) 24,00 53,0 15,00 1,00 45,10 47,0 Material ..Edelstahl, rostfrei Messbecher: Abmessungen:... -
Seite 25: Zubehör
Zubehör 10. Zubehör Bestell-Nr. Benennung 222-1678 Stativ mit Halteklemme 222-1679 Drehkörper 1 222-1680 Drehkörper 2 222-1681 Drehkörper 3 222-1682 Drehkörper 4 222-1683 Drehkörper 5 222-1684 Messbecher A 222-1685 Messbecher B 222-1686 Messbecher 3 222-1687 Verlängerungswelle für HAAKE VT 2plus (90 cm) 222-1688 Ladegerät, incl. - Seite 26 222-1678 222-1679 222-1680 222-1681 222-1682 222-1683 222-1684 222-1685 222-1686...
