Montage
Federblattrührwerk montieren
Montage bei Schnecke Ø150 / Ø200
Montage- und Bedienungsanleitung FBR 110/150/200 | M0740916_de

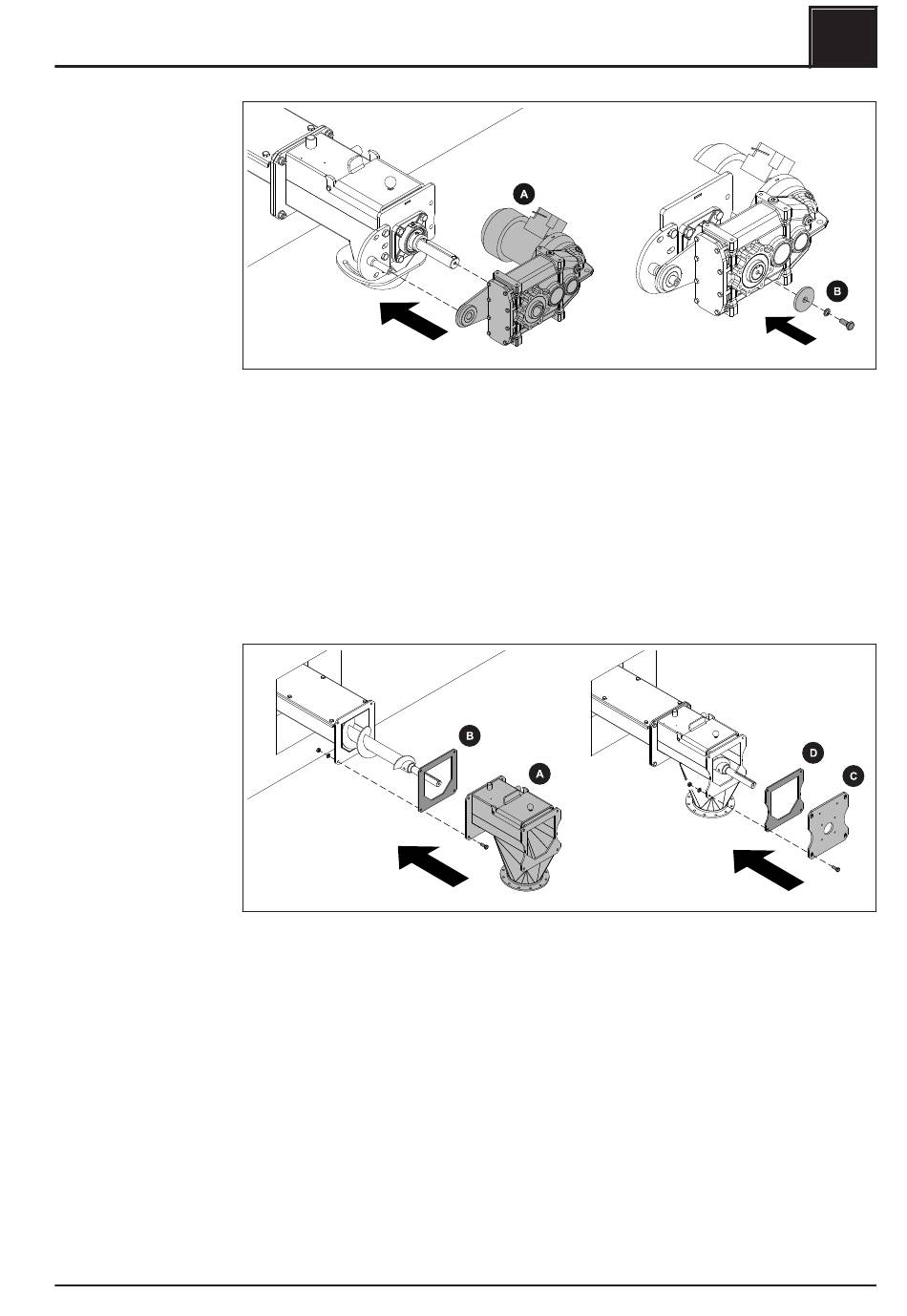

❒ Wellenstummel inkl. Passfeder mit Kupferpaste fetten
❒ Getriebemotor (A) am Schneckenstummel aufschieben
❒ Sicherungsscheibe (B) mit Sechskantschraube und Scheibe fixieren
Kann der Getriebemotor aus Platzgründen nicht wie oben abgebildet montiert werden,
besteht die Möglichkeit, die Antriebseinheit zu drehen:
❒ Drehmomentstütze mit Dorn an der gegenüberliegenden Seite montieren
❒ Getriebemotor samt Drehmomentstütze um 180° drehen und wie oben
beschrieben auf Stummel und Drehmomentstütze montieren
❒ Fallschachtoberteil (A) mit Dichtung (B) heizraumseitig am geschlossenen Trog
fixieren
❒ Flanschplatte (C) mit Dichtung (D) am Fallschachtoberteil fixieren
