4
22
(FBR 150/200)
(FBR 150/200)
❒ Getriebe anheben, bis Getriebestützen nach unten klappen und gesamte Einheit
am Boden aufsetzen
Nur bei Federblattrührwerk FBR 150/200:
❒ Distanz für Rührkopf am Getriebe montieren
- 6 Stk. Sechskantschrauben M12 x 35 mm
- 6 Stk. Beilagscheiben M12

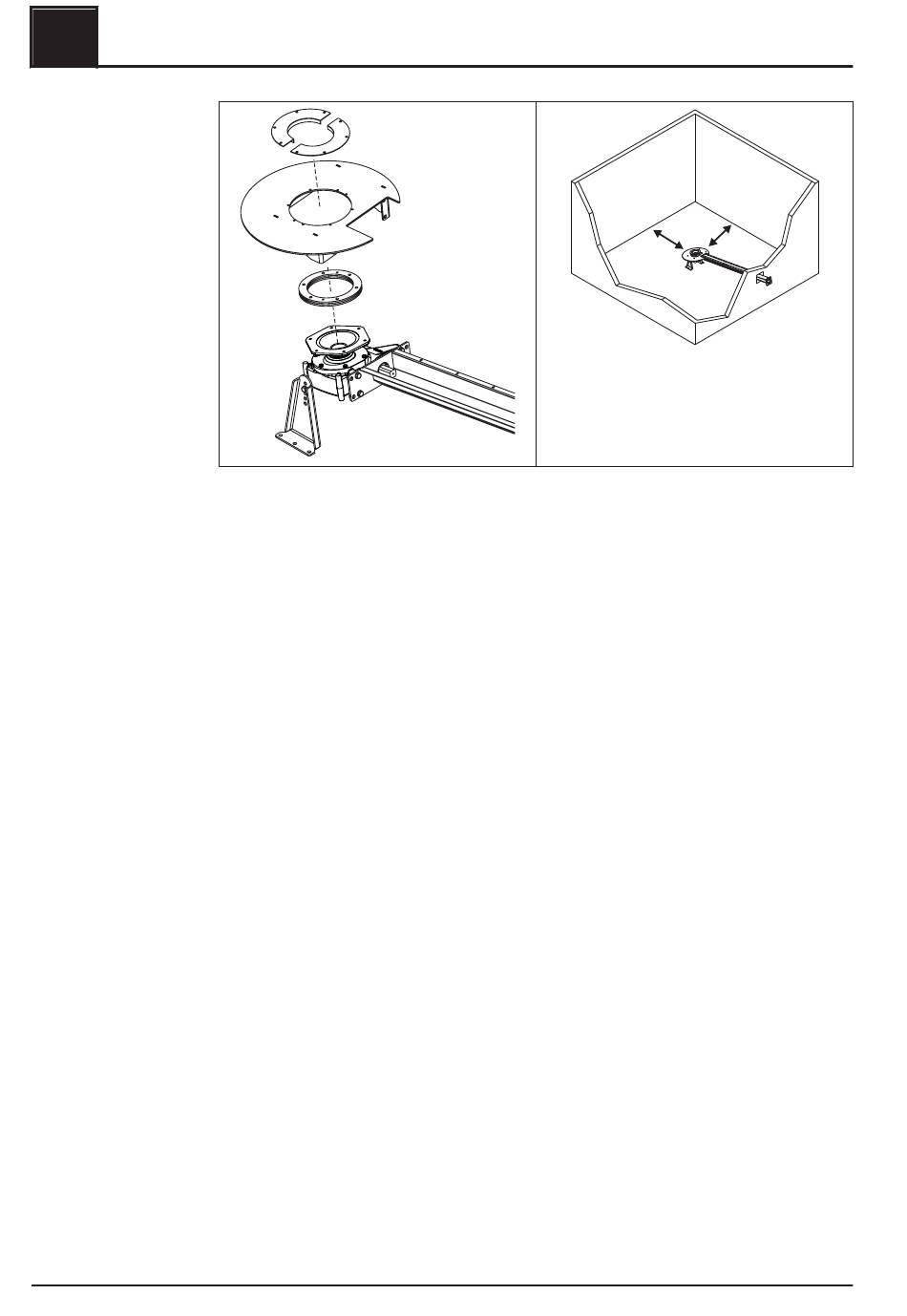

❒ Zwischenteller über Getriebe und Flansch des offenen Troges aufsetzen und am
Flansch des Trogkanals montieren
- 4 Stk. Sechskantschrauben M16 x 40 mm
- 4 Stk. Beilagscheiben M16
➥ Auf Parallelität zwischen Rührteller und offenen Trog achten
➥ TIPP: Mit Beilagscheiben zwischen Trogflansch und Getriebe ausgleichen
Nur bei Federblattrührwerk FBR 150/200:
❒ Abdeckplatten am Zwischenteller montieren
- 8 Stk. Sechskantschrauben M10 x 16 mm
- 8 Stk. Beilagscheiben M10
❒ Rührkopf samt Tröge im Lagerraum laut Aufstellungsplan ausrichten
Rührkopf am Boden fixieren:
❒ Links und rechts je 2 Bohrungen der Stellfüße auf den Boden übertragen
❒ Angezeichnete Löcher bohren
- Bohrerdurchmesser 15 mm
- Bohrtiefe mind. 105 mm
❒ Schwerlastanker in Bohrungen einschlagen und mit Sechskantschlüssel (SW 17
mm) spannen
❒ Trogabdeckung (je nach Ausführung) auf offenen Trog montieren
➥ ISK-Senkschrauben M8 x 25 mm (Stückzahl je nach Troglänge)
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Montage
Federblattrührwerk montieren
