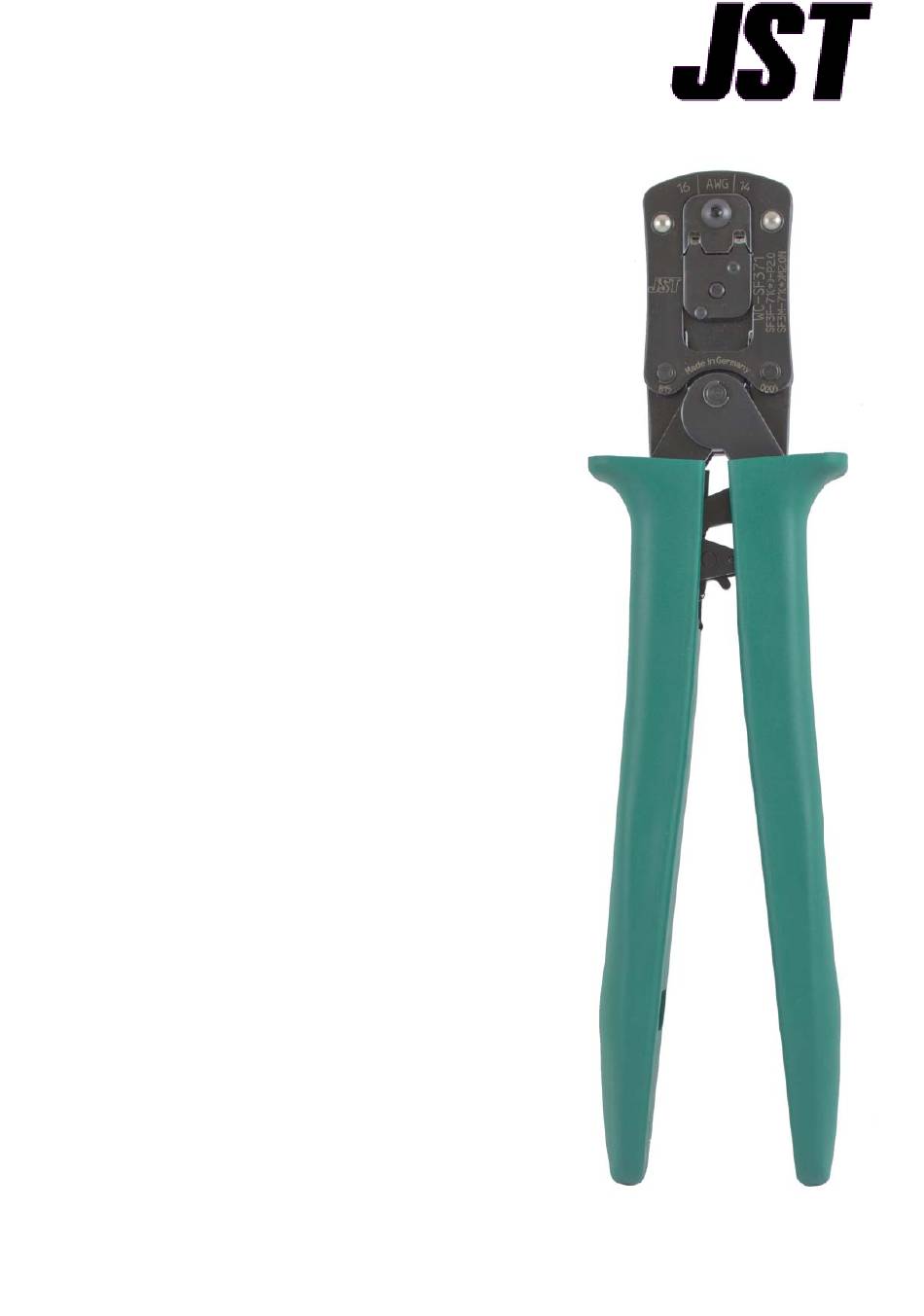

- Seite 1 INSTRUCTION MANUAL BEDIENUNGSANLEITUNG Crimp Tool Crimpwerkzeug CS 10 L - WC - SF371 Application Anwendungsbereich For Processing of JST Contacts Zur Verarbeitung der JST Kontakte SF3F-71 () P2.02 SF3M- 71 ().M 2.0N AWG 16 - 14...
- Seite 2 Open the fl ap locator. Pos. 1: AWG14 Open the tool. Klapppositionierer herausklap- Pos. 2: AWG 16 Werkzeug öff nen. pen. Contact has to be inserted until Close the fl ap locator. stop. Please pay attention to the Klapppositionierer bis Anschlag correct cross section.
- Seite 3 The contact lies in the centre of Close the tool lightly ..until the contact is held the respective profi le. (1. Ratchet Lever). Kontakt liegt zur Mitte des jewei- Werkzeug leicht vorschließen, ..bis Kontakt gehalten wird. ligen Profi ls.
- Seite 4 MAINTENANCE The tool has to be kept clean and oiled occasionally. Referring to the results of the life-time simulation we re- commend the exchange of the locator after 1000 cycles at the latest. Furthermore we recommend checking the tool regularly by measuring the dimensions indicated in the specifi cations of the crimped contact. WARTUNG Das Werkzeug muss unbedingt sauber gehalten und gelegentlich geölt werden.
