PREMATURE
RELEASE/VORZEITIGES
In case of incorrect handling the tool can be released prematurely:
Das Werkzeug kann bei falscher Handhabung vorzeitig entriegelt werden
Close the tool slightly.
Turn the release screw in direction of the arrow.
Werkzeug leicht schließen.
Entriegelungsschraube in Pfeilrichtung drehen.
MAINTENANCE /
The tool has to be kept clean and oiled
occasionally. Referring to the results of the life-
time simulation we recommend the exchange of
the locator after 1000 cycles at the latest.
Furthermore we recommend checking the tool
regularly
indicated in the specifications of the crimped
contact.
Das Werkzeug muss unbedingt sauber gehalten
und gelegentlich geölt werden. Bezugnehmend
auf
empfehlen wir den Austausch der Locator
spätestens
empfehlen wir, das Werkzeug in regelmäßigen
The tool opens automatically.
Abständen
Das Werkzeug öffnet
Spezifikation des Crimpkontaktes angegebenen
selbstständig.
Maße zu überprüfen.
ENTRIEGELN:
WARTUNG
by
measuring
the
dimensions
die
Resultate
des
Lebensdauertests
nach
1000
Zyklen.
Weiterhin
durch
Messen
der
Application/Anwendungsbereich:
For Processing of JST contacts
Zur Verarbeitung der JST Kontakte
in
der
SVM-81T-P2.0/SVF-81T-P2.0 t=0,25
Instruction
Manual/Bedienungsanleitung
Crimp
Tool/Crimp-Werkzeug
3,5 mm²

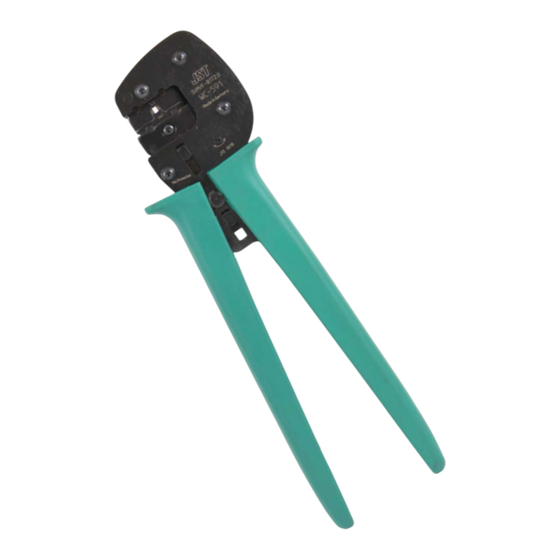

CS 30L-WC 591
