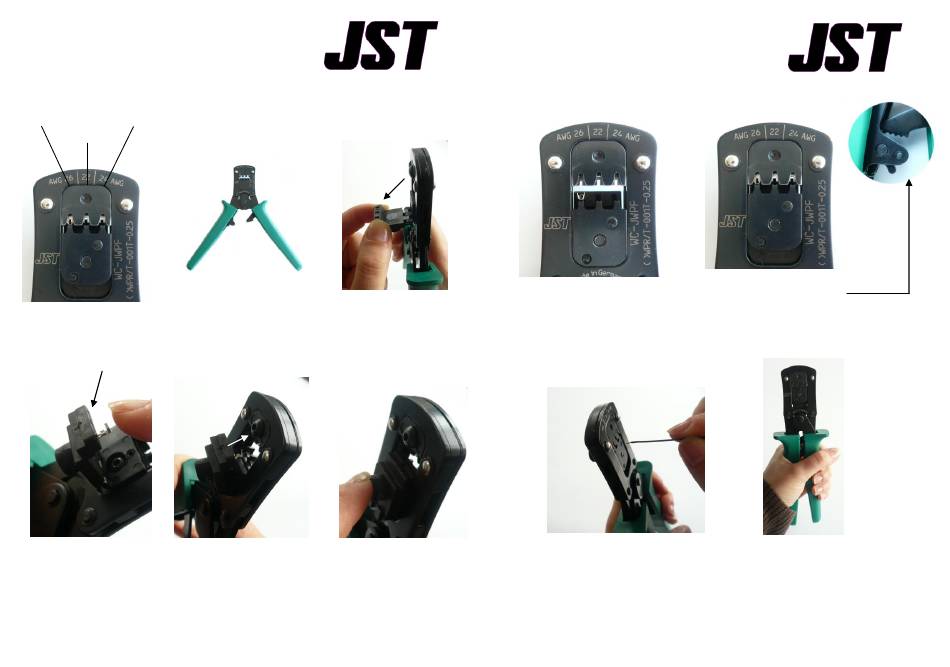

AWG 26
AWG 24
2
1
AWG 22
Positioner/Locator
4
5
Contact has to be inserted to the
stop. Please pay attention to the
cross section.
Kontakt bis Anschlag einschieben.
Querschnittsbereich beachten.
3
Open the tool.
Click out the Flap
Werkzeug öffnen.
locator stop.
Schwenkanschlag
herausklappen.
6
Close the Flap locator.
Schwenkanschlag bis Anschlag
einschwenken.
7
The contact lies in the centre of
the respective profile.
Kontakt liegt zur Mitte des
jeweiligen Profils.
9
Insert the cable until insulation
Stop blade.
Leiter bis Iso-stop Blech
einschieben.
8
Close the tool lightly until the contact
is held (1. Ratchet Lever).
Werkzeug leicht vorschließen, bis
Kontakt gehalten wird (1. Rastung).
10
Close the tool.
Werkzeug schließen.
