Austragsystem montieren
Montage- und Bedienungsanleitung FBR-G / GAR-G | M2070119_de
➥ Höhe nach Bedarf einstellen
➥ Verkürzte Getriebestützen (C1) für waagrechten Einbau verwenden (Option)
➥ Bei Bedarf Verlängerungen (C2) für Getriebestützen verwenden (Option)
Ø 15 mm

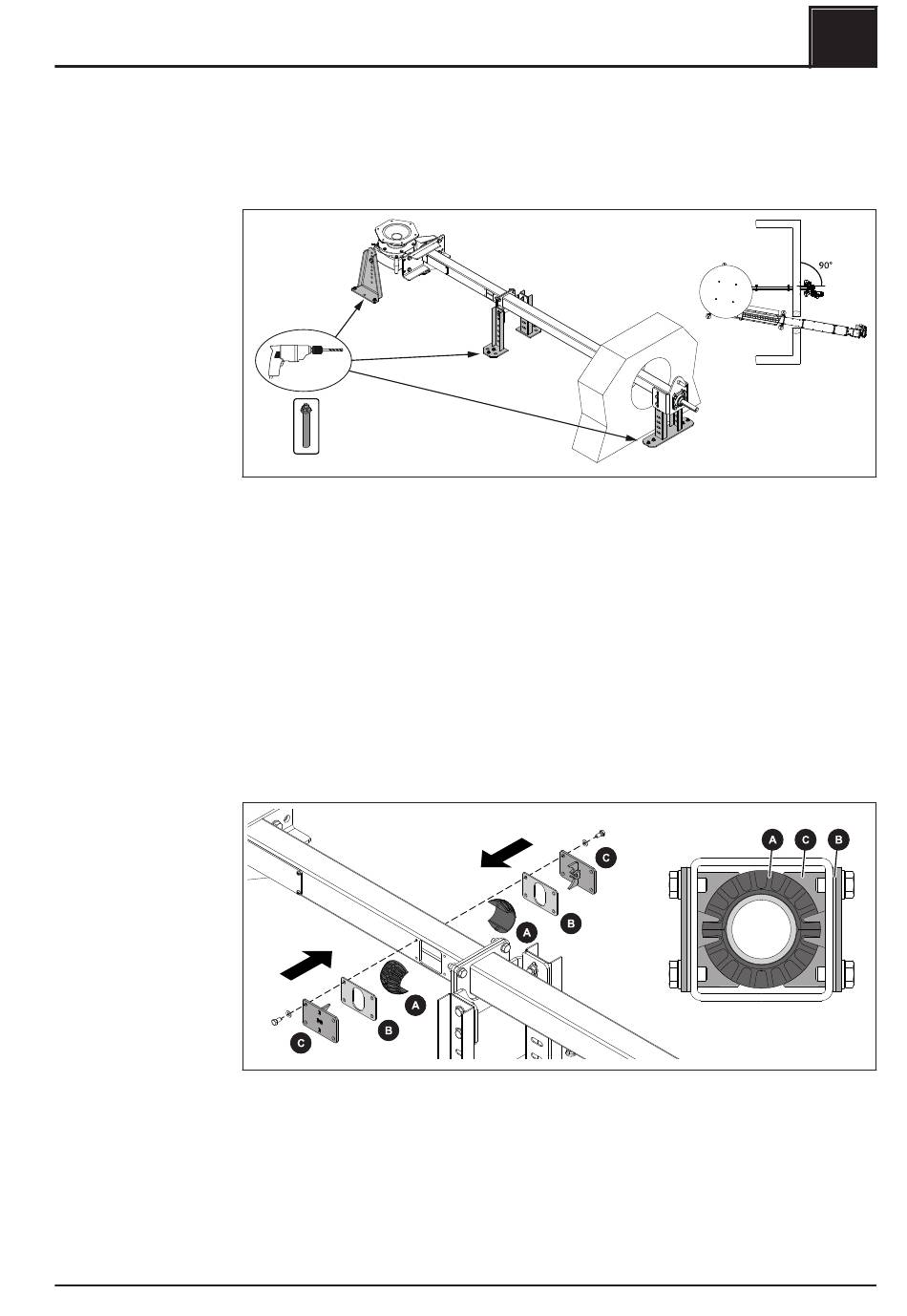

❒ Rührwerk im Lagerraum zur Austragschnecke ausrichten
➥ Aufstellungsplan beachten!
➥ Der Rührwerkskanal sollte in der Mitte des Raumes in einem Winkel von 90°
zur Wand montiert werden
Getriebestützen und Stellfüße am Boden fixieren
❒ Links und rechts der Stellfüße und Stützelemente je zwei Bohrungen auf den
Boden übertragen
❒ Angezeichnete Löcher bohren
➥ Bohrerdurchmesser 15 mm
➥ Bohrtiefe mind. 105 mm
❒ Hochleistungsanker in Bohrungen einschlagen und mit Sechskantschlüssel (SW
17 mm) spannen
❒ Beide Halbschalen (A) der Lagerung an der Antriebswelle montieren
❒ Kalottenhalter (C) mit Dichtung (B) montieren
➥ Darauf achten, dass Halbschalen (A) von Kalottenhalter (B) fixiert werden
(siehe Detail)
