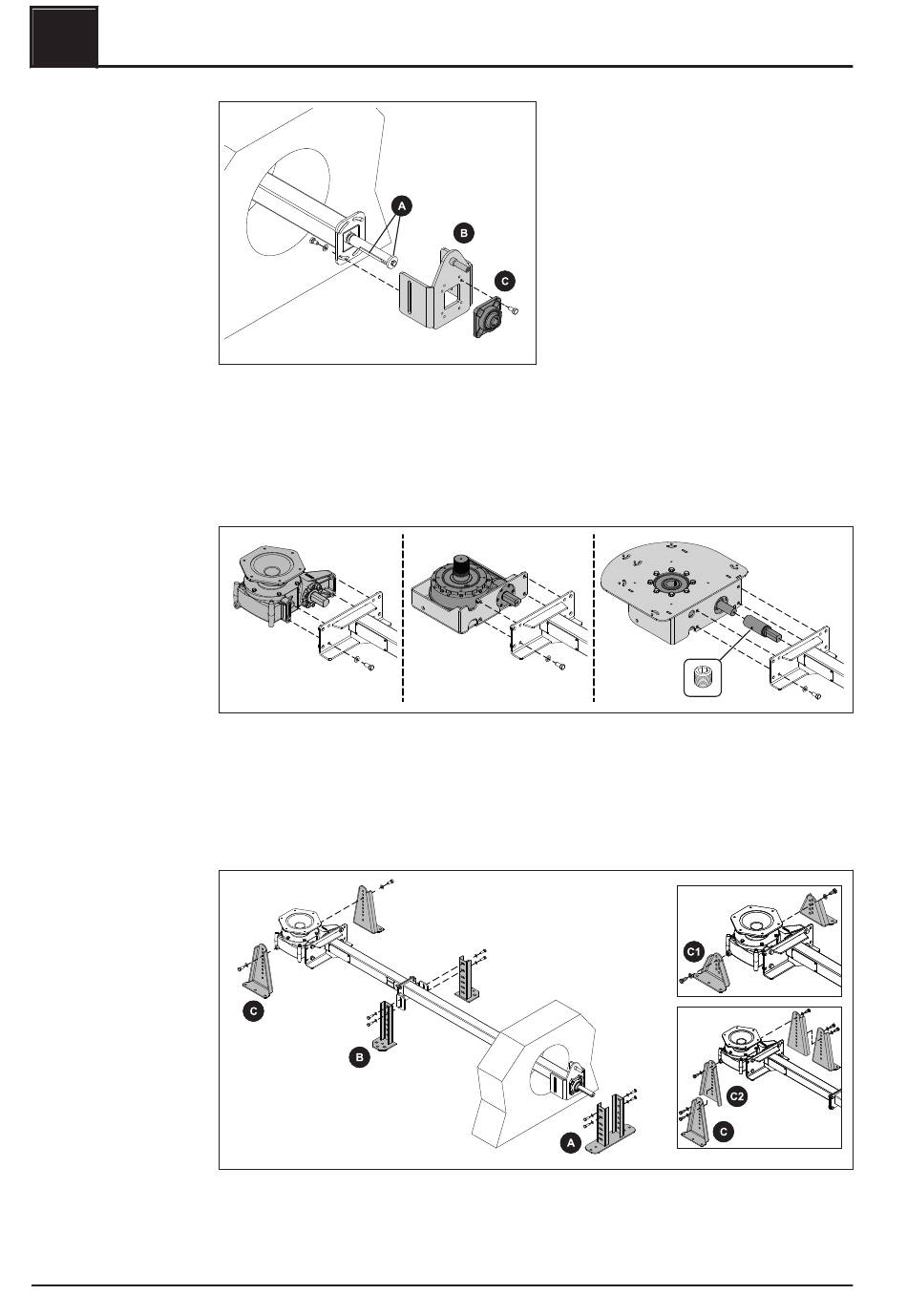

❒ Rührwerkskanal bei Mauerdurchbruch durchführen
➥ Letzter Kanalteil muss im Bereich des Mauerdurchbruchs platziert sein!
❒ Passfeder und Wellensicherung (A) am Wellenstummel entfernen
❒ Wellenstummel mit Kupferpaste einfetten
❒ Zwischenflansch (B) und Flanschlager (C) am Rührwerkskanal montieren
RI 125
❒ Nur bei Winkelgetriebe RI 150: Kupplungsaufnahme an der Lagerwelle des
Winkelgetriebes aufschieben und mit Gewindestift fixieren
❒ Wellenstummel des Winkelgetriebes mit Kupferpaste einfetten
❒ Winkelgetriebe am Lagerflansch des Rührwerkskanals montieren
➥ Lagerwelle des Winkelgetriebes korrekt bei Antriebswelle einfädeln!
❒ Stellfuß für Getriebemotor (A) an der Flanschplatte heizraumseitig montieren
➥ Höhe nach Bedarf einstellen
❒ Stellfüße (B) am Rührwerkskanal montieren
❒ Getriebestützen (C) am Winkelgetriebe montieren
Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Austragsystem montieren
RI 130
Montage
RI 150
