Bedienungsanleitung
3.3
Mechanische Installation
Der eWON COSY 131-Router bietet die Möglichkeit, sowohl auf einer 35mm DIN-Hutschiene als
auch an der Wand befestigt zu werden. Der Router ist nur für eine vertikale Montage vorgesehen,
bei der sich die Anschlussklemmen oben befinden.
Montage auf DIN-Hutschiene:
Ziehen Sie die Schiebeverriegelung (am unteren Rand auf der Rückseite des
Gerätes) nach unten und hängen Sie das Modul mit der Oberseite in die
Hutschiene ein. Dann drücken Sie das Gerät gegen die Hutschiene und
schieben die Schiebeverriegelung wieder nach oben. Kontrollieren Sie im
Anschluss, ob das Modul fest auf der Schiene sitzt. Um das Gerät entfernen zu
können, ziehen Sie die Schiebeverriegelung erneut nach unten und nehmen
das Gerät von der Schiene herunter.
Montage an der Wand:
Um das Gerät an der Wand zu befestigen, nutzen Sie die dafür vorgesehenen
zwei Schraubenlöcher auf der Rückseite des Moduls (neben dem SIM-
Karteneinschub und in der Schiebeverriegelung, siehe Abb.1). Für die Montage
wird die Schiebeverriegelung nach unten geschoben. Die Schraubenlöcher
sind für M4 Schrauben mit 8 mm Kopfdurchmesser vorgesehen. Schrauben
sind nicht im Lieferumfang enthalten! Bitte nehmen Sie für die Montage
geeignetes Material.

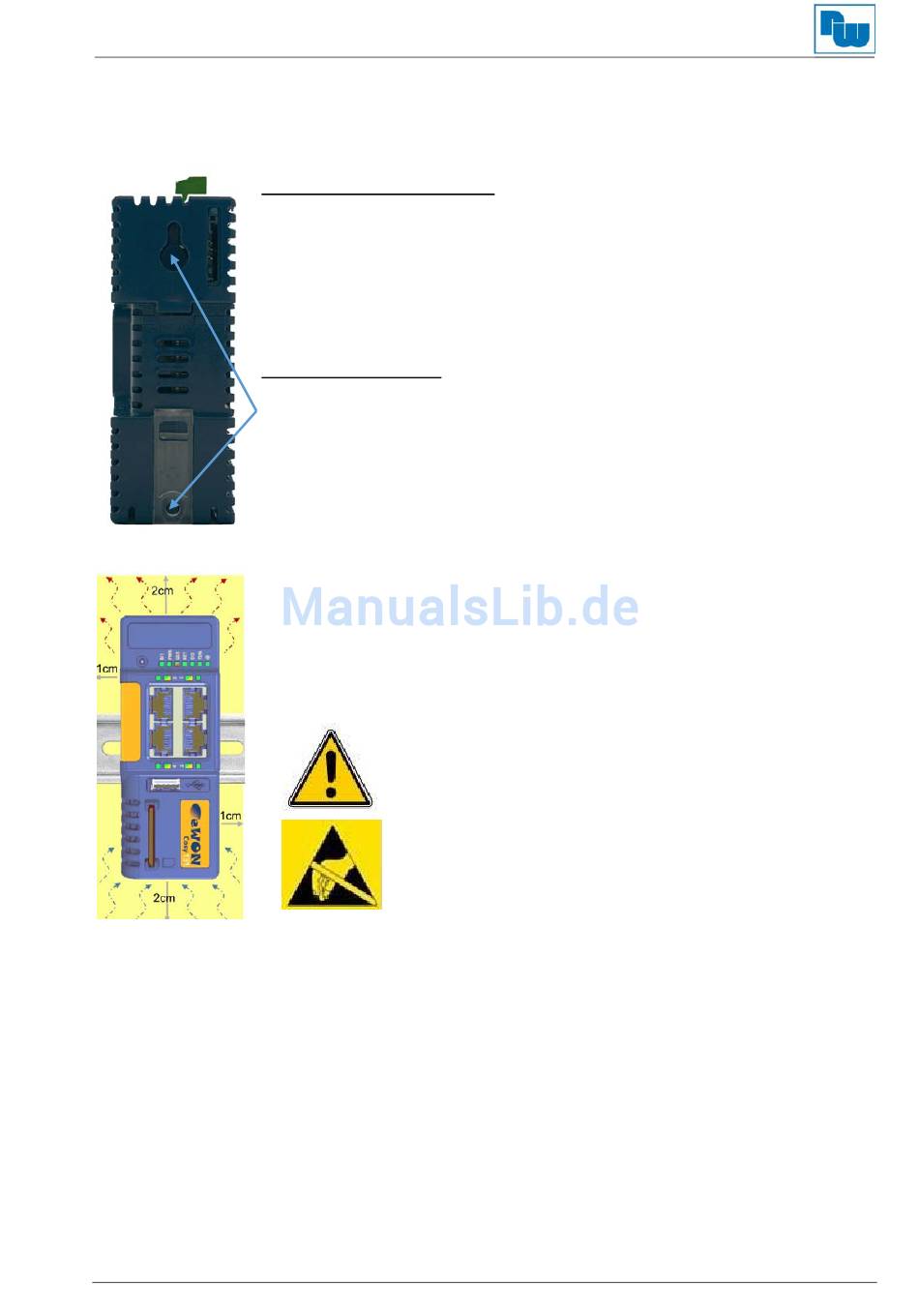

Abb. 1: Montagelöcher
Um eine ausreichende Belüftung des Gerätes zu gewährleisten müssen die
in Abb.2 vorgeschriebene Mindestabstände eingehalten werden, da es sonst
zu thermischen Problemen kommen kann.
Die oberen und unteren Lüftungsöffnungen müssen einen freien Abstand von
mindesten 2 cm aufweisen. Die beiden Seiten des Gerätes mindesten einen
Abstand von 1 cm (siehe Abb. 2).
Abb. 2: Abstände
Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt
werden. Das Gerät darf nur in Umgebungen der
zugelassenen Schutzart verwendet werden. Beachten Sie
sämtliche Sicherheitshinweise in Bezug auf Maschinen
und Menschen.
Achtung! Das Gerät enthält ESD gefährdete Bauteile
- 7 -
Stand 08.06.2016
