Industrial Electronic Devices
Bedienungsanleitung
Revision 1.000
Deutsch

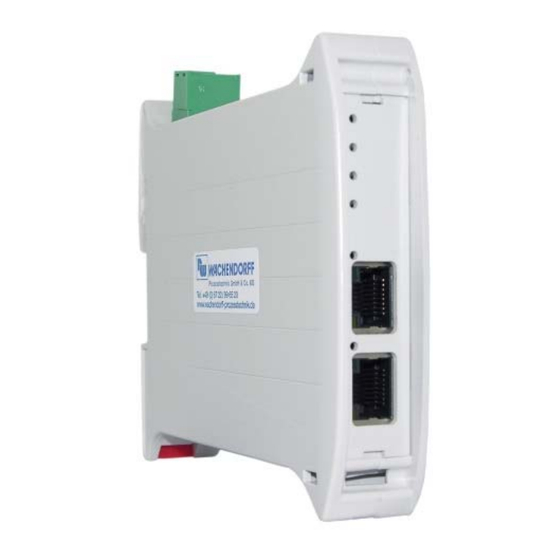

Profinet Slave / Profibus Slave - Gateway
(Bestellnummer:
HD67605-A1)
Für weitere Informationen:
https://www.wachendorff-prozesstechnik.de/HD67605-A1
Vorteile und Haupteigenschaften:
Einfache Konfiguration des Gateways
Galvanische Trennung
Industrieller Temperaturbereich: -40 °C / +85 °C
(-40 °F /+185 °F)
Bedienungsanleitung Profinet Slave / Profibus Slave
Dokument: BA67605_DEU
Revision 1.000
Für weitere Profinet Gateways, wie
Profinet Slave / BACnet
Profinet Slave / CAN
Profinet Slave / CANopen
Profinet Slave / DMX
Profinet Slave / KNX
Profinet Slave / M-Bus
Profinet Slave / Modbus RTU
Profinet Slave / Modbus TCP
Profinet Slave / SNMP
schauen Sie einfach auf unsere Homepage:
http://www.wachendorff-prozesstechnik.de/gateways
Benötigen Sie Hilfe bei der Geräteauswahl?
https://www.wachendorff-prozesstechnik.de/tbs/
www.wachendorff-prozesstechnik.de
Seite 1 von 26
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wachendorff HD67605-A1
Inhaltszusammenfassung für Wachendorff HD67605-A1
- Seite 1 Seite 1 von 26 Industrial Electronic Devices Bedienungsanleitung Revision 1.000 Deutsch Profinet Slave / Profibus Slave - Gateway (Bestellnummer: HD67605-A1) Für weitere Informationen: https://www.wachendorff-prozesstechnik.de/HD67605-A1 Für weitere Profinet Gateways, wie Profinet Slave / BACnet Profinet Slave / CAN Profinet Slave / CANopen...
-
Seite 2: Inhaltsverzeichnis
Handelsmarken Alle in diesem Dokument erwähnten Handelsmarken gehören ihren jeweiligen Eigentümern. Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co.KG. Das Kopieren und die Vervielfältigung, auch auszugsweise, sind ohne vorherige schriftliche Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät. Alle technischen Inhalte innerhalb dieses Dokuments können ohne vorherige... -
Seite 3: Sicherheitshinweise
Dieses Symbol weist darauf hin, dass bei Nichtbeachtung der Sicherheitshinweise Gefahren für Menschen bis zur schweren Körperverletzung oder Tod und / oder die Möglichkeit von Sachschäden besteht. CE Konformitätserklärung Das Gerät darf nur im Industriebereich eingesetzt werden. Die Konformitätserklärung liegt bei uns aus. Sie können diese gerne beziehen. Rufen Sie einfach an. www.wachendorff-prozesstechnik.de... -
Seite 4: Beispielanwendungen
Bedienungsanleitung Profinet Slave / Profibus Slave Dokument: BA67605_DEU Revision 1.000 Seite 4 von 26 Industrial Electronic Devices Beispielanwendungen www.wachendorff-prozesstechnik.de... -
Seite 5: Anschlussschema
Bedienungsanleitung Profinet Slave / Profibus Slave Dokument: BA67605_DEU Revision 1.000 Seite 5 von 26 Industrial Electronic Devices Anschlussschema Abb. 1: Anschlussschema für HD67605-A1 www.wachendorff-prozesstechnik.de... -
Seite 6: Eigenschaften
Seite 6 von 26 Industrial Electronic Devices Eigenschaften Das HD67605-A1 ist ein Profinet Slave / Profibus Slave Gateway. Es bietet folgende Merkmale: Galvanische 3-Wege-Trennung zwischen Profinet, Profibus und der Spannungsversorgung Jeweils bis zu 244 Bytes im Lese- und Schreibmodus Ethernet-Switch... -
Seite 7: Spannungsversorgung
V min. V max. V min. V max. Verbrauch an 24 VDC: Gerät ohne Last [W/VA] HD67605-A1 Achtung: Nicht die Polarität vertauschen HD67605-A1 Hinweis: Für die Verbindung der offenen Kabelenden an den Schraubklemmen empfehlen wir die Verwendung von Aderendhülsen. www.wachendorff-prozesstechnik.de... -
Seite 8: Betriebsarten
Um korrekt arbeiten zu können, muss DIP 1 des DIP-Schalter A auf Position ON stehen. Hinweis: Nach erstmaliger IP-Konfiguration des Gerätes, ist zum Übertragen des Projektes der BOOT-Modus nicht mehr zwingend erforderlich, siehe Kapitel „Geräteupdate“, Seite 16. Mit der bekannten IP-Adresse, kann diese zur Übertragung des Programmes verwendet werden. www.wachendorff-prozesstechnik.de... -
Seite 9: Leds
5: Ethernetverbindung 1 Tx Blinkt schnell: Gerät befindet sich im BOOT-Modus Blinkt bei Ethernet-Kommunikation. (Grün) Blinkt langsam (~0.5 Hz): Update Vorgang. 6: Ethernetverbindung 2 Tx Blinkt schnell: Gerät befindet sich im BOOT-Modus Blinkt bei Ethernet-Kommunikation. (Grün) Blinkt langsam (~0.5 Hz): Update Vorgang. www.wachendorff-prozesstechnik.de... -
Seite 10: Busprotokolle
Crossover-Kabel (gekreuztes Kabel) verwendet werden. Hinweis: Die Ethernet-Ports des Gateway sind als integrierter Switch ausgeführt. Profibus Die Verbindung mit Profibus erfolgt über eine 9-polige Sub-D- Buchse am Gerät. Die Pinbelegung dieser Sub-D-Buchse finden Sie nebenstehend. Für die Kommunikation benötigen Sie eine spezielle Profibusleitung. www.wachendorff-prozesstechnik.de... -
Seite 11: Konfigurationssoftware Sw67605
Um das Gerät zu konfigurieren, steht Ihnen die kostenlose Konfigurationssoftware SW67605 zur Verfügung. Diese finden Sie zum Download auf unserer Homepage: https://www.wachendorff-prozesstechnik.de/gateway-software/. Die Software arbeitet unter MS Windows (XP, Vista, 7, 8, 10; 32/64bit). Die Handhabung wird in diesem Dokument beschrieben. -
Seite 12: Schritt 1: Neue Konfiguration
Um ein Projekt zu kopieren oder um es auf einem anderen PC zu übertragen, müssen Sie in Ihrem Projektverzeichnis (C:\Programme\ADFweb\Compositor_SW67605\Projects) den Projektordner mit seinem kompletten Inhalt kopieren und ggf. umbenennen bzw. den Projektordner im Projektverzeichnis des anderen PCs einfügen. Nun erscheint dieses Projekt in der Liste der bestehenden Konfigurationen. Abb. 4: Konfiguration öffnen www.wachendorff-prozesstechnik.de... -
Seite 13: Softwareoptionen
Updates durchzuführen. Es besteht auch die Möglichkeit bei jedem Starten der Software einen automatischen Update Check durchführen zu lassen, in dem der Haken bei „Internet-Verbindung einschalten“ und „Bei Programmstart auf Software-Update prüfen“ gesetzt wird. Abb. 6: Softwareoptionen / Verbindungsoptionen www.wachendorff-prozesstechnik.de... -
Seite 14: Schritt 2: Kommunikationsparameter
OUT“ geben Sie die Anzahl der Bytes (0 bis 244 Bytes) an, die Profibus-seitig vom Gateway gesendet werden. Durch Aktivieren der Funktion „Reset PROFIBUS Data on LAN Failure“ werden die Profibusdaten auf „0“ gesetzt, wenn es profinetseitigen zu einem LAN-Verbindungsfehler kommt. www.wachendorff-prozesstechnik.de... -
Seite 15: Schritt 3: Profinet Xml / Profibus Gsd
Profibus GSD-Datei zu generieren um diese dann in die jeweilige Konfiguration zu importieren (Abb. 8). Hinweis: Beim importieren der GSD-Datei auf Ihren Profibus-Master, müssen Sie möglicherweise alle Module die sich darin befinden hinzufügen (siehe SPS- Konfiguration, Schritt 4 (Seite 23). Abb. 8: GSD Datei erstellen www.wachendorff-prozesstechnik.de... -
Seite 16: Schritt 4: Geräteupdate
Gerät und Ihr PC im selben IP-Netzwerk befinden. Schalten Sie das Gerät im RUN-Modus (DIP 2 am ‘DIP-Schalter A’ in OFF Position) ein. Geben Sie im Eingabefeld der Software die aktuelle IP Adresse des Gerätes ein. Abb. 9: Geräteupdate Klicken Sie auf die Schaltfläche [Ping]. www.wachendorff-prozesstechnik.de... -
Seite 17: Fehlermeldung
Wenn Sie das Programm innerhalb einer Virtuellen Maschine VM verwenden, testen Sie es im Hauptbetriebssystem. Abb. 11: Update Fehlermeldung Prüfen Sie an einem anderen PC, ob der Fehler weiterhin besteht. Hinweis: Verwenden Sie für das HD67605 die folgende Software: „SW67605“ - https://www.wachendorff-prozesstechnik.de/gateway-software/ www.wachendorff-prozesstechnik.de... -
Seite 18: Mechanische Eigenschaften
Bedienungsanleitung Profinet Slave / Profibus Slave Dokument: BA67605_DEU Revision 1.000 Seite 18 von 26 Industrial Electronic Devices Mechanische Eigenschaften Abb. 12: Abmessungen HD67605-A1 www.wachendorff-prozesstechnik.de... -
Seite 19: Bestellinformationen
Die Artikelnummer setzt sich wie folgt zusammen: HD67605 – A 1 Steckverbindungtyp 1: Abnehmbare Schraubklemmen (5 mm) Gehäusetyp A: 1M (schmale Bauform), 35mm DIN -Hutschiene Gerätefamilie HD67605: Profinet Slave / Profibus Slave - Gateway Artikelnummer: HD67605-A1 Gateway Profinet Slave / Profibus Slave www.wachendorff-prozesstechnik.de... -
Seite 20: Sps-Konfiguration
Die Konfiguration des Profinet Gateways wurde mit Hilfe der TIA Portal V12 Software von Siemens wie beschrieben erstellt. Im Falle dass eine andere Software verwendet wird, bitten wir Sie, sich an die Dokumentation des Lieferanten zu halten. Folgende Schritte sind zu befolgen: Installation der Beschreibungsdatei des Moduls. www.wachendorff-prozesstechnik.de... - Seite 21 Wenn Sie mehr als eine GSD(XML)-Datei installiert haben, gehen Sie zu Abschnitt „Information“ und im Feld „Version“ wählen Sie die richtige GSD(XML)-Datei (3), bevor Sie durch einen Doppelklick das „MBmaster“-Modul aktivieren (4). Hinweis: Wenn Sie nur eine GSD(XML)-Datei installiert haben, führen Sie einen Doppelklick bei Punkt durch und das „MBmaster“- Modul ist aktiviert. www.wachendorff-prozesstechnik.de...
- Seite 22 Ordnen Sie das HD67605 Gateway dem Profinet-Master zu, indem Sie die Ethernetverbindung zwischen den beiden Ethernet Ports erstellen (5). Tragen Sie dann die IP-Adresse und Profinet -Gerätenamen (wie zuvor in der Konfigurationssoftware SW67605 angegeben) ein. Führen Sie einen Doppelklick auf dem „Modul“ durch (7). www.wachendorff-prozesstechnik.de...
- Seite 23 Industrial Electronic Devices Nach dem Doppelklick auf das Gateway, gelangen Sie in die Geräteansicht. Führen Sie in der Gerätekonfiguration mit einen Doppelklick das „Modul“ hinzu. Anschließend fügen Sie mit einen Doppelklick das „Submodul1“ (zu finden im Ordner Submodul1 „Digital Input“) hinzu. www.wachendorff-prozesstechnik.de...
- Seite 24 Bedienungsanleitung Profinet Slave / Profibus Slave Dokument: BA67605_DEU Revision 1.000 Seite 24 von 26 Industrial Electronic Devices Laden Sie die Konfiguration in die SPS. www.wachendorff-prozesstechnik.de...
-
Seite 25: Copyright
Seite 25 von 26 Industrial Electronic Devices Copyright Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co.KG. Das Kopieren und die Vervielfältigung sind ohne vorherige Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät. Haftungsausschluss Alle technischen Inhalte innerhalb dieses Dokuments können ohne vorherige Benachrichtigung modifiziert werden. -
Seite 26: Technische Beratung & Service
75% aller Fälle am Telefon und erspart Ihnen eventuelle Kosten bzw. die Versendung Ihres Produktes. Außerdem erhalten Sie Informationen zum Ablauf des Rücksendevorgangs. Für den Rücksendevorgang gehen Sie bitte auf unsere Homepage unter https://www.wachendorff-prozesstechnik.de/garantie-und-reparatur, öffnen das Formular „Anforderung Rücksendenummer“ und folgen den Anweisungen. Nach einer Eingangsprüfung Ihres Formulars schicken wir Ihnen ein Dokument mit einer Rücksendenummer (RSN) per E-Mail zu.
