Einzelpunktgelenk-Test (SPAT)
Vor jedem SPAT-Test sollte die Befestigung geprüft werden.
Der SPAT-Test prüft die Wiederholbarkeit der X-, Y- und Z-Koordinaten
des FaroArms über seinen gesamten Bewegungsbereich.
Starten Sie in CAM2 Measure
die Routine „SPAT ausführen"
im Dialogfeld DIAGNOSE.
Weitere Informationen hierzu
finden Sie unter „Diagnose"
auf Seite 94.
Positionieren Sie die kalibrierte
Messsonde im
Kalibrierungskegel.
Starten Sie mit dem Gelenk des
FaroArms auf der einen Seite,
und erfassen Sie langsam
Punkte am Kalibrierungskegel.

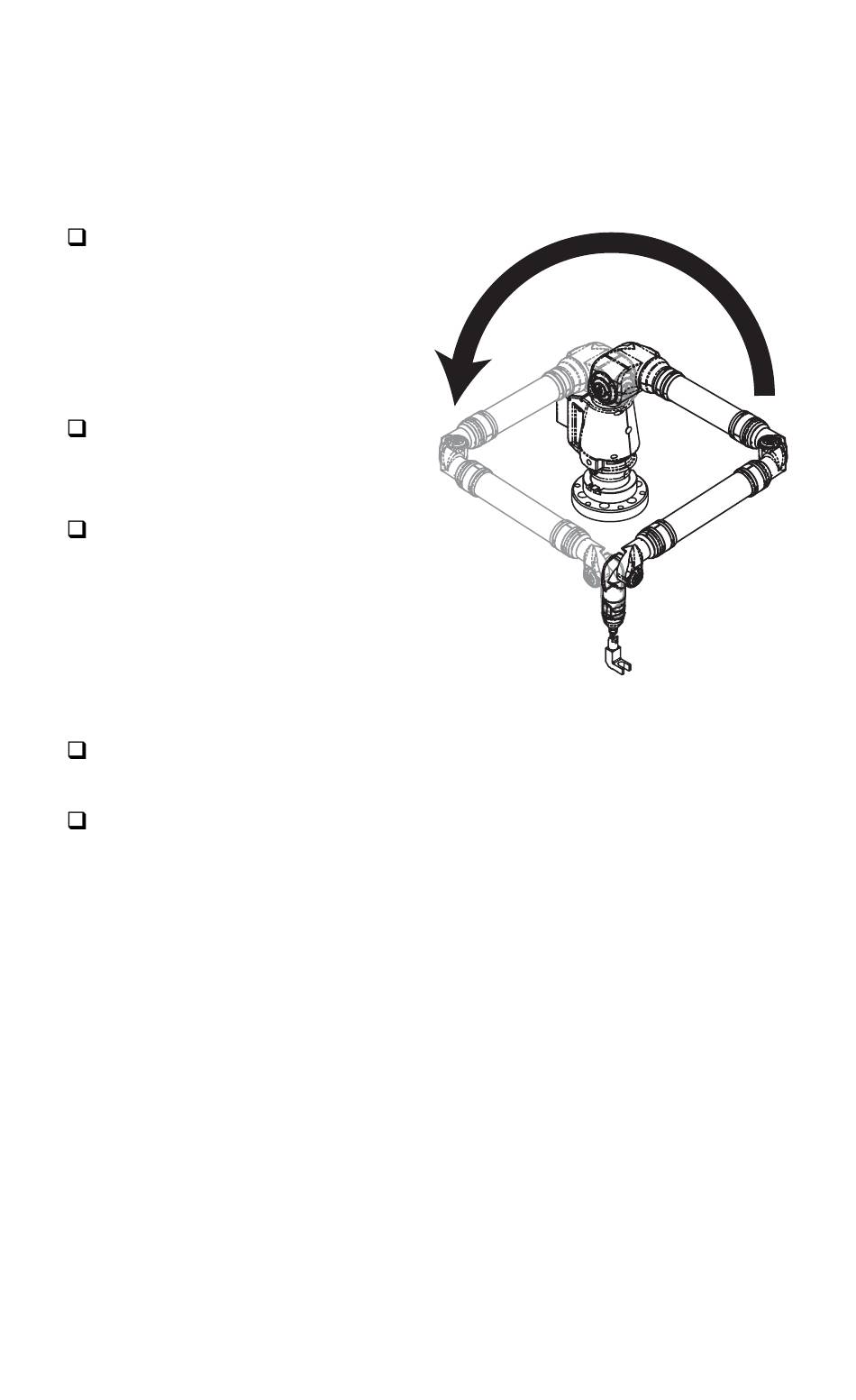

Schwingen Sie den Arm
langsam herum, bis sich das
Gelenk auf der gegenüber liegenden Seite befindet.
Stellen Sie sicher, dass mindestens 100 Punkte erfasst werden,
während der FaroArm bewegt wird.
Achten Sie auf die Abweichungen in X, Y und Z. Der Wert
(Max-Min)/2 jeder Koordinate sollte innerhalb der FaroArm-
Messgenauigkeit liegen.
H
: Die FaroArm-Bewegung sollte flüssig verlaufen. Achten
INWEIS
Sie darauf, während der Erfassung dieser Punkte den Arm nicht zu
belasten oder zu nahe an den Endanschlag zu geraten, da Belastungen
in der Nähe von Endanschlägen verstärkt werden können.
Falls CAM2 nicht verwendet wird, exportieren Sie Ihre Punkteliste
einfach nach Microsoft Excel, und berechnen Sie (Max.- Min.)/2 für
jede Koordinate.
