Montage
Montage
Für die Inbetriebnahme sind folgende Arbeitsschritte notwendig:

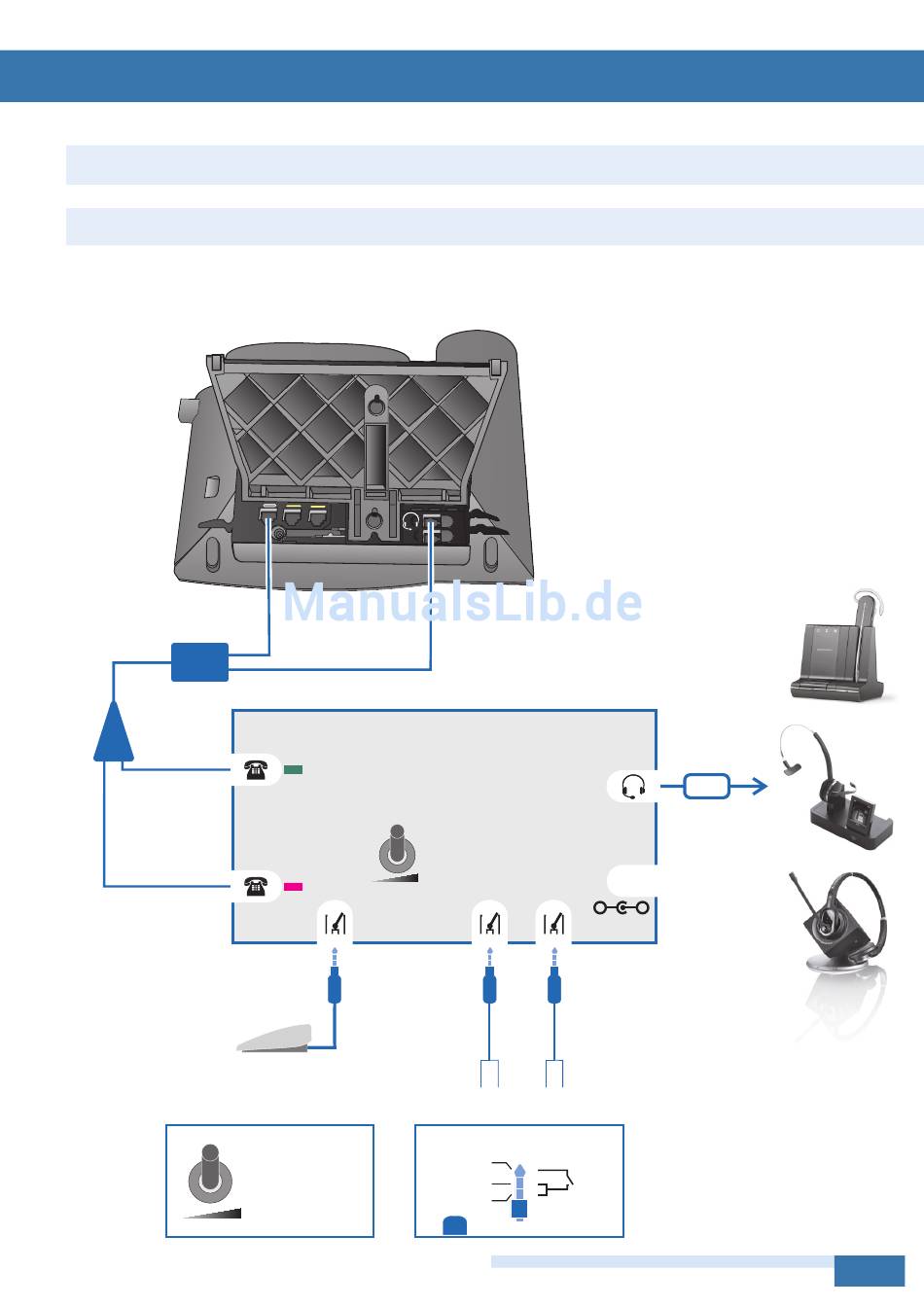

Die Montage des Systems erfolgt anhand der nachfolgenden Abbildung. Die dem
Lieferumfang beigelegten Verbindungskabel und Adapter sind namentlich gekennzeichnet.
AUX
AUX
optionale Fußtaste
Art.-Bez.: FST 200
Einstellung der
Rufpausenüberbrückung
Cisco
Timer
Adapter
Rufpausenüberbrückung
Anschluss 1
Cisco
Adapter
Anschluss 2
externe
Tastensteuerung
Länge: 110 cm
maximal
60V 0,5A
Steckerbelegung AKTIV/RUF
Einstellregler für
die Nachlaufzeit/
Überbrückungszeit
des Rufsignals
0,5s - 4,5 Sekunden
Rückseite
Cisco-Endgerät
Headsetbuchse
Schaltkontakte
RUF
AKTIV
-
Länge: 110 cm
WEISS
ROT
SCHIRM
DHSG
Adapter
NT 9V
+
Steckerbelegung
3,5 mm - Klinkenstecker
5
