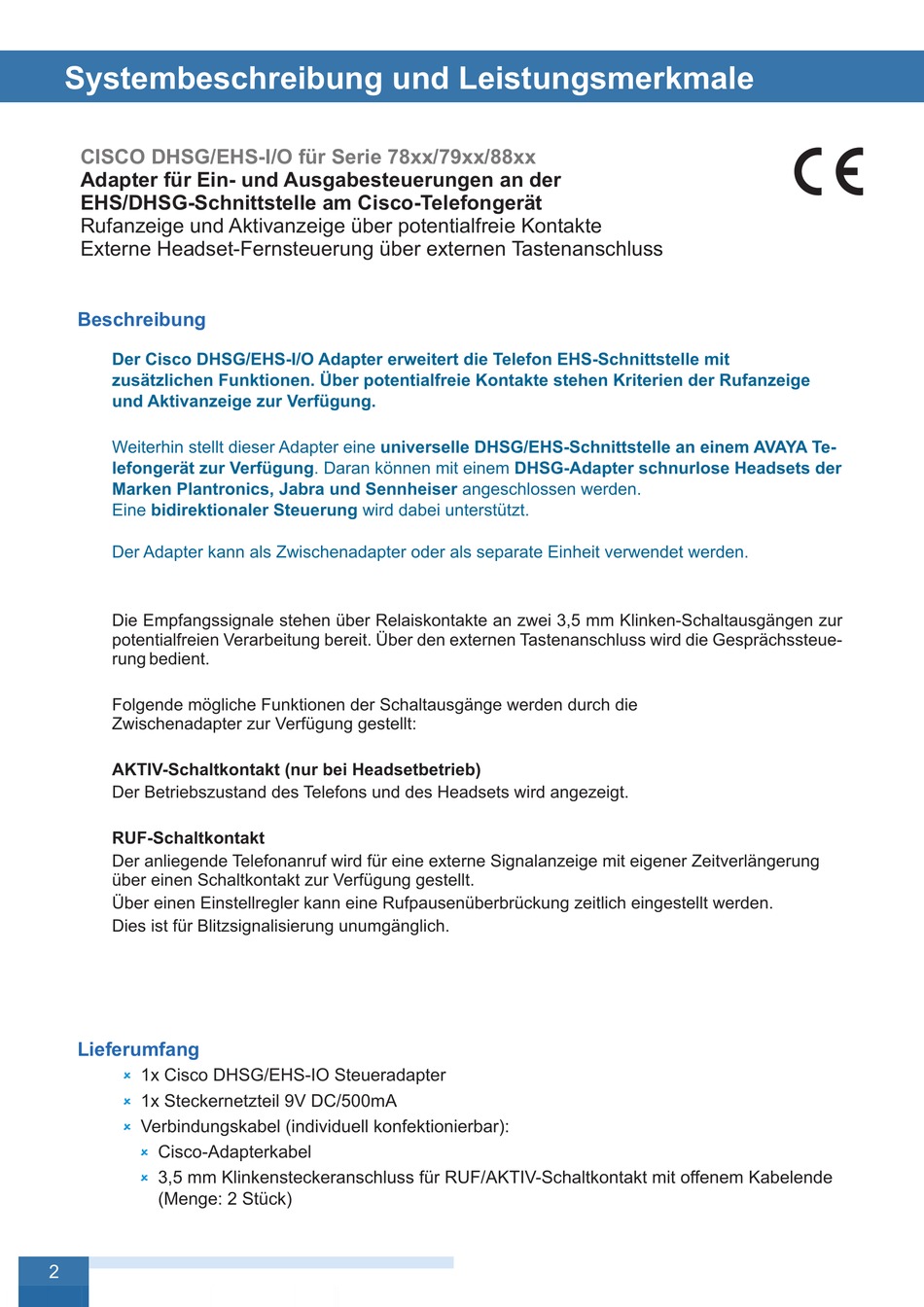

Systembeschreibung und Leistungsmerkmale
CISCO DHSG/EHS-I/O für Serie 78xx/79xx/88xx
Adapter für Ein- und Ausgabesteuerungen an der
EHS/DHSG-Schnittstelle am Cisco-Telefongerät
Rufanzeige und Aktivanzeige über potentialfreie Kontakte
Externe Headset-Fernsteuerung über externen Tastenanschluss
Beschreibung
Der Cisco DHSG/EHS-I/O Adapter erweitert die Telefon EHS-Schnittstelle mit
zusätzlichen Funktionen. Über potentialfreie Kontakte stehen Kriterien der Rufanzeige
und Aktivanzeige zur Verfügung.
Weiterhin stellt dieser Adapter eine universelle DHSG/EHS-Schnittstelle an einem AVAYA Te-
lefongerät zur Verfügung. Daran können mit einem DHSG-Adapter schnurlose Headsets der
Marken Plantronics, Jabra und Sennheiser angeschlossen werden.
Eine bidirektionaler Steuerung wird dabei unterstützt.
Der Adapter kann als Zwischenadapter oder als separate Einheit verwendet werden.
Die Empfangssignale stehen über Relaiskontakte an zwei 3,5 mm Klinken-Schaltausgängen zur
potentialfreien Verarbeitung bereit. Über den externen Tastenanschluss wird die Gesprächssteue-
rung bedient.
Folgende mögliche Funktionen der Schaltausgänge werden durch die
Zwischenadapter zur Verfügung gestellt:
AKTIV-Schaltkontakt (nur bei Headsetbetrieb)
Der Betriebszustand des Telefons und des Headsets wird angezeigt.
RUF-Schaltkontakt
Der anliegende Telefonanruf wird für eine externe Signalanzeige mit eigener Zeitverlängerung
über einen Schaltkontakt zur Verfügung gestellt.
Über einen Einstellregler kann eine Rufpausenüberbrückung zeitlich eingestellt werden.
Dies ist für Blitzsignalisierung unumgänglich.
Lieferumfang
1x Cisco DHSG/EHS-IO Steueradapter
û
1x Steckernetzteil 9V DC/500mA
û
Verbindungskabel (individuell konfektionierbar):
û
Cisco-Adapterkabel
û
3,5 mm Klinkensteckeranschluss für RUF/AKTIV-Schaltkontakt mit offenem Kabelende
û
(Menge: 2 Stück)
