19775 Tablet-PC-Stativ »Biobased«

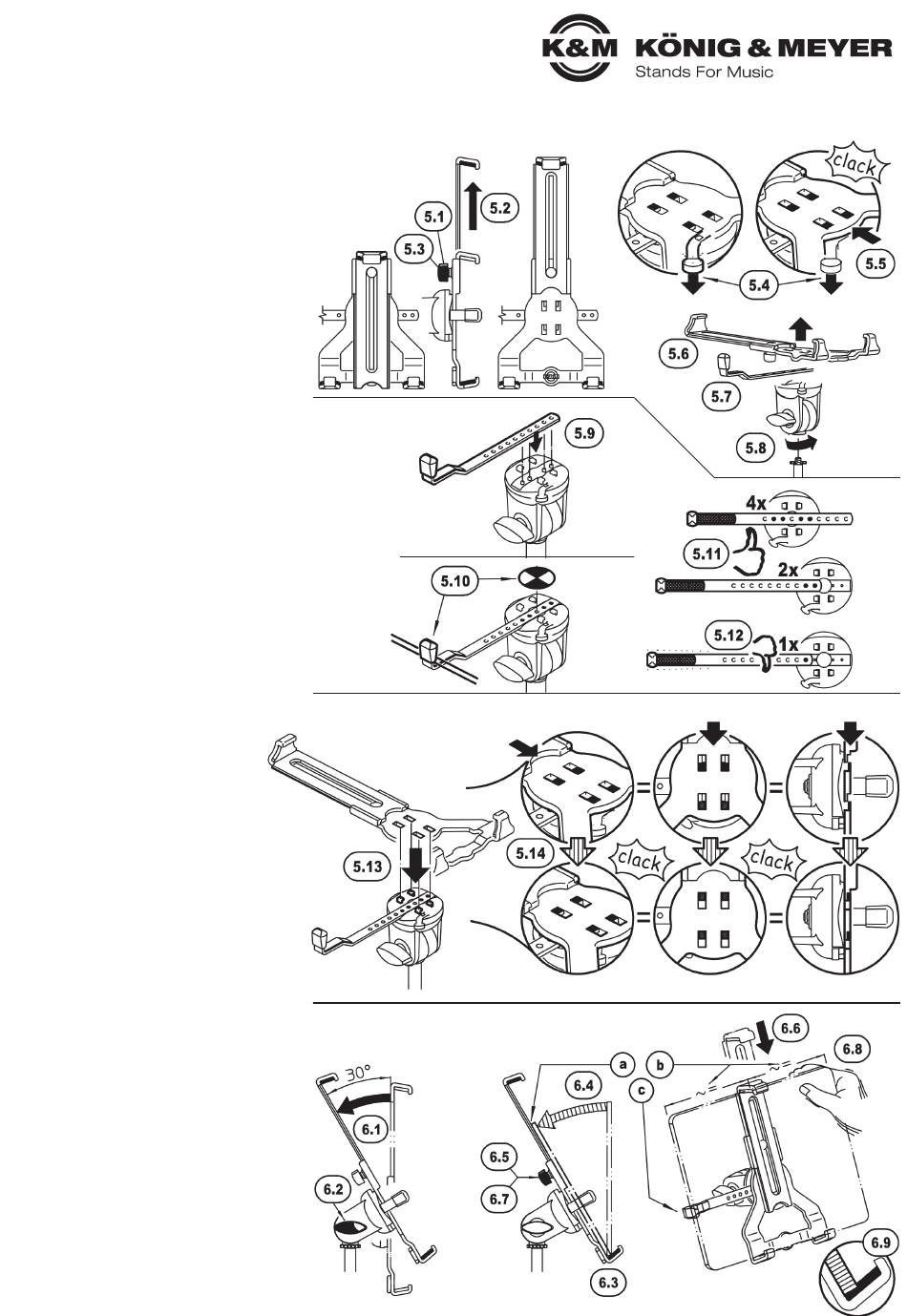

5. SICHERUNGSWINKEL UMBAUEN
Zunächst Tablet aus Halterung b.2 entnehmen
5.A DEMONTAGE des SICHERUNGSWINKELS
5.1 Klemmmutter etwas lösen...
5.2 ...und Schieber komplett ausfahren
5.3 Klemmmutter wieder festziehen
5.4 Hebel nach unten drücken und halten
5.5 Halterung b.2 bis zum Anschlag nach
5.5
oben schieben bis die Verbindung
5.5
hörbar ausrastet (clack)
5.6 Halterung b.2 abheben
5.7 Sicherungswinkel b.3 entnehmen
5.8 Bei Bedarf kann das Schwenkgelenk b.1
5.8
vom Stativ a abgeschraubt werden
5.B SICHERUNGSWINKEL NEU POSITIONIEREN
5.9 Sicherungswinkel b.3 in
5.9
entsprechende Aussparung des
5.9
Schwenkgelenks b.1 einlegen.
5.9
HINWEISE:
5.10 Die Position des Winkels b.3 so
5.10
wählen, dass das Tablet-PC mittig
5.10
auf der Halterung sitzt und seitlich
5.10
am Gummi des Sicherungswinkels
5.10
anschlägt
5.11 Der Sicherungswinkel sollte mit
5.11
mindestens 2 Bohrungen im Gelenk b.1
5.11
abgesteckt sein.
5.12 Wir raten davon ab den Sicherungswinkel
5.12
nur mit einer einzigen Bohrung abzudecken.
5.12
Die Verbindung würde sich locker anfühlen.
5.C ERNEUTE MONTAGE der HALTERUNG
5.13 Halterung b.2 auf die 4 Haken des
5.13
Schwenkgelenks b.1 setzen
5.14 Anschließend die Halterung b.2
5.14
bis zum Anschlag nach unten
5.14
schieben, bis sie hörbar einrastet.
6. TABLET-PC EINSETZEN
6.1 Halterung b.2 ca. 30° nach hinten neigen...
6.2 Klemmung des Gelenks b.1 festziehen
6.3 Tablet in die unteren Auflagen setzen...
6.4 ...und an die Halterung b.2 lehnen
6.4
HINWEIS:
6.4
Das Tablet-PC soll anliegen:
6.4
a an der RÜCKWAND,
6.4
b MITTIG und
6.4
c am SICHERUNGSWINKEL b.3.
6.4 c
Je nach Größe des Tablet-PC sollte
6.4 c
die Position des Sicherungswinkels
6.4 c
korrigiert werden (siehe Kapitel 5)
6.5 Klemmung des Schiebers lösen...
6.6 ...und Schieber einfahren bis die
6.6
obere Anlage das Tablet-PC sicher
6.6
in der Halterung b.2) fixiert. Dabei
6.6
dürfen die Schaumstoffpolster ruhig
6.6
etwas zusammengepresst werden
6.7 Klemmung wieder festziehen
6.8 Festsitz des Tablets prüfen und
6.8
bei Bedarf nachjustieren.
6.9 Die weichen Moosgummiauflagen
6.9
schonen die Oberfläche des Tablets
6.9
und spannen es zusätzlich ein.
6.10 Die Entnahme des Tablets erfolgt in
6.10
umgekehrter Reihenfolge.
6.10
HINWEIS: Tablet-PC besonders beim
6.10
Lösen der Klemmung 6.5 sicher halten.
5. SICHERUNGSWINKEL UMBAUEN
5.A DEMONTAGE des
5.A
SICHERUNGSWINKELS
5.A
(5.1 - 5.8
5.B SICHERUNGSWINKEL
5.B
NEU POSITIONIEREN
5.B
(5.9 - 5.12)
5.C ERNEUTE MONTAGE der HALTERUNG
5.C
(5.13 - 5.14)
