Anschluss der Stromversorgung / Netzwerkkabel

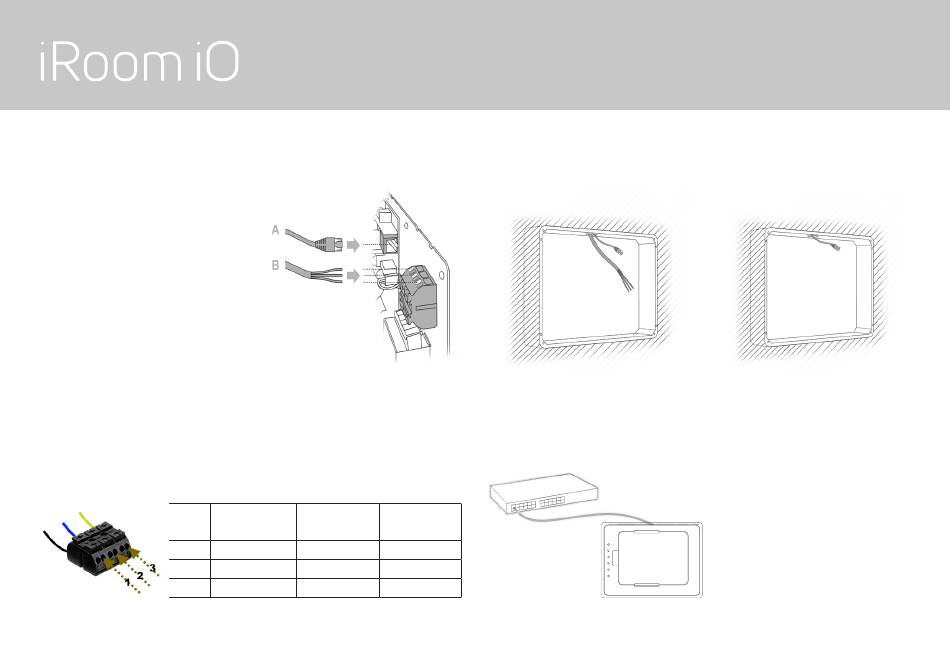

Stecken Sie das Netwerkkabel
an (A) und schließen Sie optional
das 110-240V Kabel (B) an der
Anschlussklemme auf der
Platine der Dockingstation an.
Die Stromversorgung mit 240V
ist nicht erforderlich, wenn das
Netzwerkkabel an einen PoE+
Netzwerkswitch oder Injector
angeschlossen wird.
Option I: 110-240VAC Anschluss
Schließen Sie Adern gemäß des Farbcodes an die Anschlussklem-
me an.
Nummer
Standardfarbcode
1
2
3
Wir übernehmen keine Haftung für diese Information.
intelligence. on.
Europäischer US Standard
Bezeichnung
Farbcode
schwarz/braun schwarz Phase (L)
blau weiß Neutralleiter (N)
gelb/grün grün Erdung (PE)
Option I: LAN & 110-240V AC
iRoom touchDock 2020 Lineart
iRoom touchDock with device
Option II: PoE+ Netzwerkswitch oder Injector
PoE+ (IEEE 802.3at)
Switch oder Injector
iRoom touchDock without device
PoE+ CAT5e/6
Kabel
iRoom's touchDock
iRoom touchDock simple
Option II: PoE+ (IEEE 802.3at)
Achtung!
Falls Sie einen managed PoE+
Netwerk-Switch verwenden,
stellen Sie die Ausgangsleistung
des Ports für die Dockingstation
auf 30 Watt (IEEE 802.3at). Die
touchDock funktioniert nicht
mit 15 Watt (IEEE 802.af) oder
passivem PoE 24V.
Seite 36
