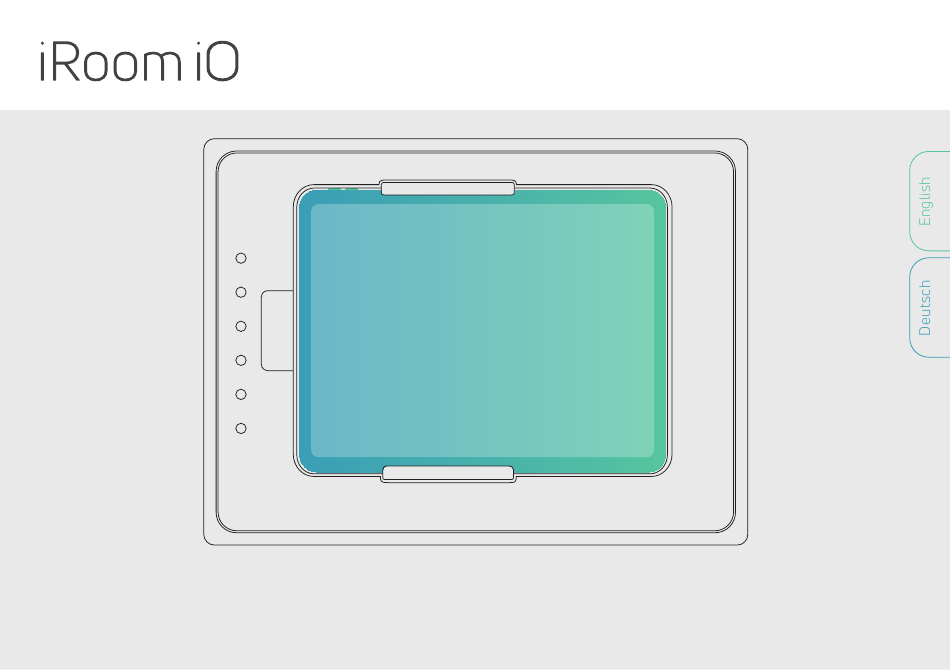

iRoom iO touchDock Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für iRoom iO touchDock
Inhaltszusammenfassung für iRoom iO touchDock
- Seite 28 intelligence. on. Seite 28...
-
Seite 29: Verpackungsinhalt
Dieses Benutzerhandbuch soll Sie bei der Hardware-Installation und der ersten Software-Konfiguration begleiten. Die Garantiebedingungen sind ebenfalls in diesem Benutzerhandbuch enthalten. Details zur Konfiguration von iRoom‘s touchDock, für den Download der Beschreibung des TCP-Interface, zu den neuesten Treibern, den neuesten FAQ‘s oder die Benutzerhandbücher finden Sie unter: www.iRoomiO.com... - Seite 30 Installation Aluminum-Rahmen (auf der Unterputzdose Jede iRoom‘s touchDock darf nur in Verbindung mit der iRoom vormontiert) Unterputzdose verwendet werden. Der Betrieb des Gerätes ohne Unterputzdose führt zum Verlust der Garantie. Eine detaillierte Beschreibung finden Sie in der „Unterputzdose Installationshandbuch“.
- Seite 31 ANLEITUNG für iRoom‘s touchDock Installationsvideo Sehen Sie sich das Installationsvideo an, um ergänzend zu dieser Anleitung zu sehen, wie die touchDock installiert wird. Scan Me Click Me www.tinyurl.com/touchdock Seite 31...
-
Seite 32: Installation Der Unterputzdose Im Mauerwerk
intelligence. on. Installation der Unterputzdose im Mauerwerk 1. Bereiten Sie eine Ausnehmung 3. Entfernen Sie den oder die der Wand mit der Wand- Ausbrüche der Kabeldurch- ausschnittschablone oder führung in der Unterputzdose. entsprechend der Wandaus- Falls Sie PoE+ verwenden, um schnittmaße vor. - Seite 33 ANLEITUNG für iRoom‘s touchDock 5. Platzieren und fixieren Sie 7. Putzen Sie die Unterputzdose die Unterputzdose in der mit dem montierten Putzdeckel Maueröffnung. Vermeiden sie mit einer gipshaltigen Spach- Verformung. Richten Sie die telmasse flächenbündig ein Unterputzdose an der rechten und achten Sie auf eine gerade Seite der Maueröffnung bei...
-
Seite 34: Installation Der Unterputzdose In Trockenbauwänden
intelligence. on. Installation der Unterputzdose in Trockenbauwänden 1. Bereiten Sie eine Ausnehmung 3. Führen Sie die Versorgungs- der Wand mit der Wand- kabel von oben durch den ausschnittschablone oder oder die Auslasse der Unter- entsprechend der Wandaus- putzdose. Verwenden Sie den schnittmaße vor. - Seite 35 ANLEITUNG für iRoom‘s touchDock 5. Setzen Sie die Unterputzdo- 6. Führen Sie die Montageklam- se mit dem vormontierten mern durch die unter Punkt 4 Aluminium-Rahmen in die geschnittenen Durchführun- Ausnehmung ein. Vermeiden gen und schrauben Sie diese Sie Verformung. mit den mitgelieferten M4x20 Schrauben und Unterlegschei- ben an der Unterputzdose fest.
-
Seite 36: Anschluss Der Stromversorgung / Netzwerkkabel
Netzwerkkabel an einen PoE+ Netzwerkswitch oder Injector angeschlossen wird. iRoom touchDock 2020 Lineart iRoom touchDock with device Option I: 110-240VAC Anschluss Option II: PoE+ Netzwerkswitch oder Injector Schließen Sie Adern gemäß des Farbcodes an die Anschlussklem- me an. -
Seite 37: Installation Der Dockingstation
ANLEITUNG für iRoom‘s touchDock Installation der Dockingstation 1. Stecken Sie das Flachbandka- Optionaler Schritt bei be- bel für das Touch-Tastenfeld stimmten touchDock Mo- an die obere 5-Pin Buchse auf dellen für bestimmte iPad der Platine der Dockingstation Modelle: Je nachdem, welches touch-... - Seite 38 Ende Flachbandkabels für Stromversorgung (110-240V das Touch-Tastenfeld in die VAC oder PoE+) an, um Buchse auf der Rückseite des die touchDock zu starten magnetischen Glasrahmens und nehmen Sie dann die Konfiguration mit der iOS App „iRoom‘s iDock“ vor. Seite 38...
- Seite 39 ANLEITUNG für iRoom‘s touchDock Einsetzen des iPads 1. Drücken und halten Sie 2 der Quick Keys für ca. 2 Sekunden bis die Glassplatte nach vorne herausgleitet. Falls die Quick Keys nicht funktionieren, haben Sie die Installati- on wahrscheinlich mit anliegender Spannung installiert. Trennen Sie die Dockingstation für 3 Minuten vom Stromnetz oder vom...
- Seite 40 intelligence. on. Austauschen der Symbole des Touch-Tastenfelds 1. Entnehmen Sie das iPad aus 6. Suchen Sie sich die Symbole der Dockingstation. aus dem mitgelieferten aus, die Sie verwenden möchten. 2. Trennen Sie die Dockingstation von der Stromversorgung. Nehmen Sie den magneti- schen Glasrahmen vorsichtig ab, da das Flachbandkabels für das Touch-Tastenfeld mit dem...
- Seite 41 Bereiten Sie das Pad vor Um Ihr iPad in einer iRoom Dockingstation laden zu können und das iRoom Smart Bat- tery Management zum schonenden Laden des Akkus verwenden zu können, muss die Option „USB-Zubehör“ auf Ihrem iPad aktiviert werden.
-
Seite 42: Konfiguration Der Dockingstation
Konfiguration der Dockingstation Zur Konfiguration ist die iOS App „iRoom‘s iDock“ notwendig und das iPad muss in die Dockingstation eingelegt sein. iRoom‘s iDock iOS App • Installieren Sie „iRoom‘s iDock“ App aus dem iOS App Store auf Ihrem iPad. -
Seite 43: Allgemeine Einstellungen
ANLEITUNG für iRoom‘s touchDock Allgemeine Einstellungen LED Helligkeit Regelt die Hintergrundbeleuchtung der Quick Keys. Sicherheit Ändert das Passwort, um die App zu öffnen. Touch Code Funktionalität Aktiviert den iPad Diebstahlschutz. Entneh- men des iPads kann nur durch Eingabe eines Codes erfolgen. Drücken und halten Sie 2 der Quick Keys für ca. - Seite 44 intelligence. on. Allgemeine Einstellungen Touch Code PIN ändern Wenn die Touch Code Funktionalität aktiviert ist, kann man den werkseitigen Touch Code PIN 1 2 3 4 in einen beliebigen 4-stelligen PIN ändern, um unerlaubte Entnahme des iPads zu verhindern. Zeit bis zur autmatischen Verriegelung Definiert die Zeit, während der Entriege- lungsmechansimus geöffnet bleibt (nur bei iTop Tisch- und iTop OnWall-Modellen).
- Seite 45 ANLEITUNG für iRoom‘s touchDock Update Firmware Überprüft, ob die aktuelle Firmware instal- liert ist und bietet gegebenfalls die Installati- on einer neueren Firmware an. Seite 45...
- Seite 46 Einstellungen Audio Ausgabe via Klinke Ermöglicht das Streamen von Musik vom iPad zu einem Musiksystem oder Verstärker über die 3,5 mm Stereo-Klinkenbuchse auf der Hauptplatine der Dockingstation. Seite 46...
-
Seite 47: Bewegunssensor Einstellungen
ANLEITUNG für iRoom‘s touchDock Bewegunssensor Einstellungen Auslöseempfindlichkeit Definiert die Entfernung und Genauigkeit des Näherungssensors. Schieberegler ganz links bedeutet geringste Empfindlichkeit und ganz rechts höchste Empfindlichkeit. Bewegen Sie Ihre Hand vor den Quick Keys hin und her, um die Empfindlichkeit auf der Skala darunter zu sehen. - Seite 48 intelligence. on. Dock Befehle Öffnet die Dockingstation, um das iPad zu entnehmen. Achtung! Ändern Sie das App-Passwort nachdem Sie die Dockingstation konfiguriert haben, um eine unerlaubte Entnahme des iPads über die App zu verhindern. Seite 48...
-
Seite 49: Systemeinstellungen
ANLEITUNG für iRoom‘s touchDock Systemeinstellungen Einstellungen laden / speichern / per Email versenden Speichern, laden oder E-Mailen Sie Ihre Konfigurationseinstellungen. Werkseinstellungen wiederherstellen Erfordert die Eingabe des App-Passworts (App Access Code). Neustart iRoom‘s iDock Ein Neustart der Dockingstation über diese Funktion hat keine Auswirkung auf die Funk-... - Seite 50 Technische Daten iRoom’s touchDock Type touchDock mini touchDock-iPad10 touchDock-USB-C-iPad11 touchDock-USB-C-iPad12.9 Außenmaße (BxHxT) 290 x 205 x 80mm 372 x 247 x 78mm 372 x 247 x 78mm 405 x 285 x 88mm Ausschnittmaße (BxHxT) 275 x 190 x 80mm...
-
Seite 51: Information Zur Elektrischen Sicherheit
GmbH bei normalem Gebrauch und Betrieb keine Material- oder Verarbeitungsfehler aufweisen dürfen. Im Rahmen dieser Garantie liegt es im Ermessen der iRoom GmbH, das Produkt, das innerhalb der oben angeführten Fristen nicht der hier defi- nierten Gewährleistung entspricht, zu reparieren oder zu ersetzen. Die Kosten des Aus- und Einbaus sind für alle Produkte nicht in dieser Garantie enthalten. -
Seite 52: Gewährleistungsbedingungen
RMA-Nummer finden Sie unter: www.iRoomiO.com/support/warranty Gewährleistungsbedingungen Die oben angeführte Gewährleistung ist nicht anwendbar, wenn das Produkt: Durch andere als die von iRoom GmbH ermächtigten Vertreter ohne schriftliche Genehmigung durch iRoom GmbH abgeändert, umgebaut oder ergänzt wurde; bemalt, umbenannt oder in der Form verändert wurde;... -
Seite 53: Fcc-Konformitätserklärung
Gesetzen der Rechtsprechung Ihres Landes unter Anwendung der WEEE-Richtlinie behandelt und recycelt werden. Konformitätserklärung Hiermit erklärt iRoom GmbH, dass dieses iRoom GmbH Gerät mit den grundlegenden Anforderungen und mit den anderen relevanten Bestimmungen der Richtlinie 2014/35/EU & 2014/30/EU übereinstimmt.
