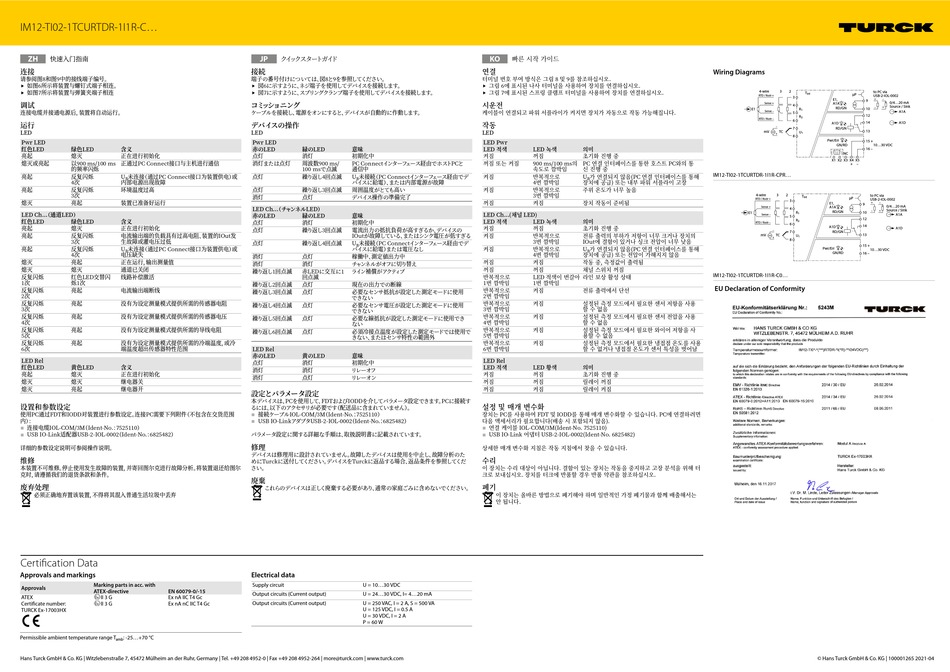

IM12-TI02-1TCURTDR-1I1R-C...
快速入门指南
ZH
连接
请参阅图8和图9中的接线端子编号。
如图6所示将装置与螺钉式端子相连。
f
如图7所示将装置与弹簧夹端子相连
f
调试
连接电缆并接通电源后， 装置将自动运行。
运行
LED
Pwr LED
红色LED
绿色LED
含义
亮起
熄灭
正在进行初始化
熄灭或亮起
以900 ms/100 ms
正通过PC Connect接口与主机进行通信
的频率闪烁
亮起
反复闪烁
U
未连接 （通过PC Connect接口为装置供电） 或
B
4次
内部电源出现故障
亮起
反复闪烁
环境温度过高
3次
熄灭
亮起
装置已准备好运行
LED Ch... （通道LED）
红色LED
绿色LED
含义
亮起
熄灭
正在进行初始化
亮起
反复闪烁
电流输出端的负载具有过高电阻、 装置的IOut发
3次
生故障或灌电压过低
亮起
反复闪烁
U
未连接 （通过PC Connect接口为装置供电） 或
B
4次
电压缺失
熄灭
亮起
正在运行， 输出测量值
熄灭
熄灭
通道已关闭
反复闪烁
红色LED交替闪
线路补偿激活
1次
烁1次
反复闪烁
亮起
电流输出端断线
2次
反复闪烁
亮起
没有为设定测量模式提供所需的传感器电阻
3次
反复闪烁
亮起
没有为设定测量模式提供所需的传感器电压
4次
反复闪烁
亮起
没有为设定测量模式提供所需的导线电阻
5次
反复闪烁
亮起
没有为设定测量模式提供所需的冷端温度， 或冷
6次
端温度超出传感器特性范围
LED Rel
红色LED
黄色LED
含义
亮起
熄灭
正在进行初始化
熄灭
熄灭
继电器关
熄灭
亮起
继电器开
设置和参数设定
使用PC通过FDT和IODD对装置进行参数设定。 连接PC需要下列附件 （不包含在交货范围
内） ：
■
■
连接电缆IOL-COM/3M （Ident-No.： 7525110）
USB IO-Link适配器USB-2-IOL-0002 （ Ident-No.： 6825482）
详细的参数设定说明可参阅操作说明。
维修
本装置不可维修。 停止使用发生故障的装置， 并寄回图尔克进行故障分析。 将装置退还给图尔
克时， 请遵循我们的退货条款和条件。
废弃处理
必须正确地弃置该装置， 不得将其混入普通生活垃圾中丢弃
Certification Data
Approvals and markings
Marking parts in acc. with
Approvals
ATEX-directive
EN 60079-0/-15
ATEX
ÉII 3 G
Ex nA IIC T4 Gc
ÉII 3 G
Certificate number:
Ex nA nC IIC T4 Gc
TURCK Ex-17003HX
Permissible ambient temperature range T
: -25...+70 °C
amb
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
ク イ ッ クスター トガイ ド
JP
接続
端子の番号付けについては、 図8と9を参照して ください。
図6に示すように、 ネジ端子を使用してデバイスを接続します。
f
図7に示すように、 スプリングクランプ端子を使用してデバイスを接続します。
f
コミ ッ シ ョニング
ケーブルを接続し、 電源をオンにすると、 デバイスが自動的に作動します。
デバイスの操作
LED
Pwr LED
赤のLED
緑のLED
意味
点灯
消灯
初期化中
消灯または点灯
周波数900 ms/
PC Connectイ ンターフ ェース経由でホス トPCと
100 msで点滅
通信中
点灯
繰り返し4回点滅
U
未接続 （PC Connectイ ンターフ ェース経由でデ
B
バイスに給電） 、 または内部電源が故障
点灯
繰り返し3回点滅
周囲温度がとても高い
消灯
点灯
デバイス操作の準備完了
LED Ch... （チ ャンネルLED）
赤のLED
緑のLED
意味
点灯
消灯
初期化中
点灯
繰り返し3回点滅
電流出力の抵抗負荷が高すぎるか、 デバイスの
IOutが故障している、 またはシンク電圧が低すぎる
点灯
繰り返し4回点滅
U
未接続 （PC Connectイ ンターフ ェース経由でデ
B
バイスに給電） または電圧なし
消灯
点灯
稼働中、 測定値出力中
消灯
消灯
チ ャ ンネルがオフに切り替え
繰り返し1回点滅
赤LEDに交互に1
ライ ン補償がアクテ ィ ブ
回点滅
繰り返し2回点滅
点灯
現在の出力での断線
繰り返し3回点滅
点灯
必要なセンサ抵抗が設定した測定モー ドに使用
できない
繰り返し4回点滅
点灯
必要なセンサ電圧が設定した測定モー ドに使用
できない
繰り返し5回点滅
点灯
必要な線抵抗が設定した測定モー ドに使用でき
ない
繰り返し6回点滅
点灯
必須冷接点温度が設定した測定モー ドでは使用で
きない、 またはセンサ特性の範囲外
LED Rel
赤のLED
黄のLED
意味
点灯
消灯
初期化中
消灯
消灯
リレーオフ
消灯
点灯
リレーオン
設定とパラメータ設定
本デバイスは、 PCを使用して、 FDTおよびIODDを介してパラ メータ設定できます。 PCに接続す
るには、 以下のアクセサリが必要です （配送品に含まれていません） 。
■
■
接続ケーブルIOL-COM/3M （Ident-No. ： 7525110）
USB IO-LinkアダプタUSB-2-IOL-0002 （ Ident-No. ： 6825482）
パラ メータ設定に関する詳細な手順は、 取扱説明書に記載されています。
修理
デバイスは修理用に設計されていません。 故障したデバイスは使用を中止し、 故障分析のた
めにTurckに送付して ください。 デバイスをTurckに返品する場合、 返品条件を参照して くだ
さい。
廃棄
これらのデバイスは正し く廃棄する必要があり、 通常の家庭ごみに含めないでください。
Electrical data
Supply circuit
U = 10...30 VDC
Output circuits (Current output)
U = 24...30 VDC, I= 4...20 mA
Output circuits (Current output)
U = 250 VAC, I = 2 A, S = 500 VA
U = 125 VDC, I = 0.5 A
U = 30 VDC, I = 2 A
P = 60 W
빠른 시작 가이드
KO
연결
터미널 번호 부여 방식은 그림 8 및 9를 참조하십시오.
그림 6에 표시된 나사 터미널을 사용하여 장치를 연결하십시오.
f
그림 7에 표시된 스프링 클램프 터미널을 사용하여 장치를 연결하십시오.
f
시운전
케이블이 연결되고 파워 서플라이가 켜지면 장치가 자동으로 작동 가능해집니다.
작동
LED
LED Pwr
LED 적색
LED 녹색
의미
켜짐
꺼짐
초기화 진행 중
꺼짐 또는 켜짐
900 ms/100 ms의
PC 연결 인터페이스를 통한 호스트 PC와의 통
속도로 깜박임
신 진행 중
켜짐
반복적으로
U
가 연결되지 않음(PC 연결 인터페이스를 통해
B
4번 깜박임
장치에 공급) 또는 내부 파워 서플라이 고장
켜짐
반복적으로
주위 온도가 너무 높음
3번 깜박임
꺼짐
켜짐
장치 작동이 준비됨
LED Ch...(채널 LED)
LED 적색
LED 녹색
의미
켜짐
꺼짐
초기화 진행 중
켜짐
반복적으로
전류 출력의 부하가 저항이 너무 크거나 장치의
3번 깜박임
IOut에 결함이 있거나 싱크 전압이 너무 낮음
켜짐
반복적으로
U
가 연결되지 않음(PC 연결 인터페이스를 통해
B
4번 깜박임
장치에 공급) 또는 전압이 가해지지 않음
꺼짐
켜짐
작동 중, 측정값이 출력됨
꺼짐
꺼짐
채널 스위치 꺼짐
반복적으로
LED 적색이 번갈아
라인 보상 활성 상태
1번 깜박임
1번 깜박임
반복적으로
켜짐
전류 출력에서 단선
2번 깜박임
반복적으로
켜짐
설정된 측정 모드에서 필요한 센서 저항을 사용
3번 깜박임
할 수 없음
반복적으로
켜짐
설정된 측정 모드에서 필요한 센서 전압을 사용
4번 깜박임
할 수 없음
반복적으로
켜짐
설정된 측정 모드에서 필요한 와이어 저항을 사
5번 깜박임
용할 수 없음
반복적으로
켜짐
설정된 측정 모드에서 필요한 냉접점 온도를 사용
6번 깜박임
할 수 없거나 냉접점 온도가 센서 특성을 벗어남
LED Rel
LED 적색
LED 황색
의미
켜짐
꺼짐
초기화 진행 중
꺼짐
꺼짐
릴레이 꺼짐
꺼짐
켜짐
릴레이 켜짐
설정 및 매개 변수화
장치는 PC를 사용하여 FDT 및 IODD를 통해 매개 변수화할 수 있습니다. PC에 연결하려면
■
다음 액세서리가 필요합니다(배송 시 포함되지 않음).
■
연결 케이블 IOL-COM/3M(Ident-No. 7525110)
USB IO-Link 어댑터 USB-2-IOL-0002(Ident-No. 6825482)
상세한 매개 변수화 지침은 작동 지침에서 찾을 수 있습니다.
수리
이 장치는 수리 대상이 아닙니다. 결함이 있는 장치는 작동을 중지하고 고장 분석을 위해 터
크로 보내십시오. 장치를 터크에 반품할 경우 반품 약관을 참조하십시오.
폐기
이 장치는 올바른 방법으로 폐기해야 하며 일반적인 가정 폐기물과 함께 배출해서는
안 됩니다.
Wiring Diagrams
4-wire
3
2
to PC via
T
int
µP
RTD / Rsstr +
USB-2-IOL-0002
3
E1,
+
–
9
0/4...20 mA
Sense +
A1A
4
Source / Sink
RD/GN
–
+
E1
R
10
1
Sense –
5
12
R
2
RTD / Rsstr –
6
A1D
14
–
7
RD/GN
13
mV
TC
U
1
+
8
Pwr/Err
15 +
GN/RD
10...30 VDC
16 –
NC
X1 X2 X3
X4
X5
+
–
IM12-TI02-1TCURTDR-1I1R-CPR...
4-wire
3
2
to PC via
T
int
µP
USB-2-IOL-0002
RTD / Rsstr +
3
+
–
E1,
9
0/4...20 mA
A1A
Sense +
4
Source / Sink
+
RD/GN
–
E1
R
10
1
Sense –
5
12
R
2
RTD / Rsstr –
6
14
A1D
–
7
RD/GN
mV
TC
13
U
1
+
8
15 +
Pwr/Err
10...30 VDC
GN/RD
16 –
IM12-TI02-1TCURTDR-1I1R-C0...
EU Declaration of Conformity
© Hans Turck GmbH & Co. KG | 100001265 2021-04
A1A
A1D
A1A
A1D
