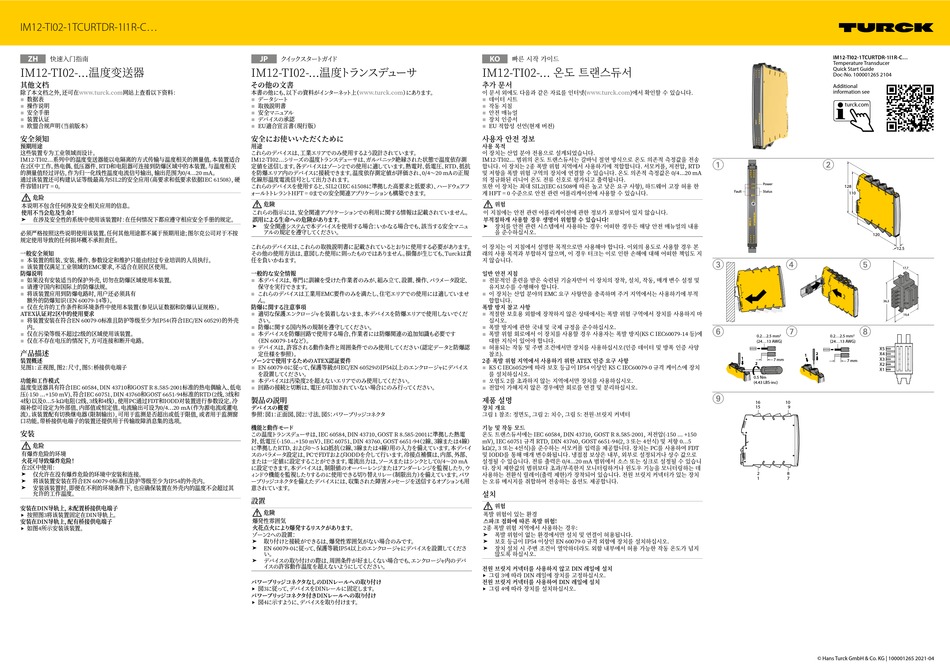

IM12-TI02-1TCURTDR-1I1R-C...
快速入门指南
ZH
IM12-TI02-...温度变送器
其他文档
除了本文档之外， 还可在www.turck.com网站上查看以下资料：
■
■
数据表
操作说明
■
■
安全手册
■
装置认证
欧盟合规声明 （当前版本）
安全须知
预期用途
这些装置专为工业领域而设计。
IM12-TI02...系列中的温度变送器能以电隔离的方式传输与温度相关的测量值。 本装置适合
在2区中工作。 热电偶、 低压器件、 RTD和电阻器可连接到防爆区域中的本装置。 与温度相关
的测量值经过评估， 作为归一化线性温度电流信号输出， 输出范围为0/4...20 mA。
通过该装置还可构建认证等级最高为SIL2的安全应用 （高要求和低要求依据IEC 61508） ， 硬
件容错HFT = 0。
危险
本说明不包含任何涉及安全相关应用的信息。
使用不当会危及生命！
在涉及安全性的系统中使用该装置时： 在任何情况下都应遵守相应安全手册的规定。
➤
必须严格按照这些说明使用该装置。 任何其他用途都不属于预期用途； 图尔克公司对于不按
规定使用导致的任何损坏概不承担责任。
■
一般安全须知
■
本装置的组装、 安装、 操作、 参数设定和维护只能由经过专业培训的人员执行。
该装置仅满足工业领域的EMC要求， 不适合在居民区使用。
■
防爆说明
■
如果没有安装适当的保护外壳， 切勿在防爆区域使用本装置。
请遵守国内和国际上的防爆法规。
■
将该装置应用到防爆电路时， 用户还必须具有
■
额外的防爆知识 （EN 60079-14等） 。
仅在允许的工作条件和环境条件中使用本装置 （参见认证数据和防爆认证规格） 。
ATEX认证对2区中的使用要求
■
将装置安装在符合EN 60079-0标准且防护等级至少为IP54 （ 符合IEC/EN 60529） 的外壳
■
内。
仅在污染等级不超过2级的区域使用该装置。
■
仅在不存在电压的情况下， 方可连接和断开电路。
产品描述
装置概述
见图1： 正视图， 图2： 尺寸， 图5： 桥接供电端子
功能和工作模式
温度变送器具有符合IEC 60584、 DIN 43710和GOST R 8.585-2001标准的热电偶输入、 低电
压(-150 ...+150 mV)、 符合IEC 60751、 DIN 43760和GOST 6651-94标准的RTD （2线、 3线和
4线） 以及0...5-kΩ电阻 （2线、 3线和4线） 。 使用PC通过FDT和IODD对装置进行参数设定。 冷
端补偿可设定为外部值、 内部值或恒定值。 电流输出可设为0/4...20 mA （作为源电流或灌电
流） 。 该装置配有切换继电器 （限制输出） ， 可用于监测是否超出或低于限值， 或者用于监测窗
口功能。 带桥接供电端子的装置还提供用于传输故障消息集的选项。
安装
危险
有爆炸危险的环境
火花可导致爆炸危险！
在2区中使用：
仅允许在没有爆炸危险的环境中安装和连接。
➤
将该装置安装在符合EN 60079-0标准且防护等级至少为IP54的外壳内。
➤
安装该装置时， 即便在不利的环境条件下， 也应确保装置在外壳内的温度不会超过其
➤
允许的工作温度。
安装在DIN导轨上， 未配置桥接供电端子
按照图3将该装置固定在DIN导轨上。
f
安装在DIN导轨上， 配有桥接供电端子
如图4所示安装该装置。
f
ク イ ッ クスター トガイ ド
JP
IM12-TI02-...温度ト ランスデ ューサ
その他の文書
本書の他にも、 以下の資料がイ ンターネ ッ ト上 （www.turck.com） にあります。
■
■
データシー ト
取扱説明書
■
■
安全マニュアル
■
デバイスの承認
EU適合宣言書 （現行版）
安全にお使いいただくために
用途
これらのデバイスは、 工業エリアでのみ使用する よう設計されています。
IM12-TI02...シリーズの温度ト ランスデ ューサは、 ガルバニ ッ ク絶縁された状態で温度依存測
定値を送信します。 各デバイスはゾーン2での使用に適しています。 熱電対、 低電圧、 RTD、 抵抗
を防爆エリア内のデバイスに接続できます。 温度依存測定値が評価され、 0/4～20 mAの正規
化線形温度電流信号として出力されます。
これらのデバイスを使用すると、 SIL2 （ IEC 61508に準拠した高要求と低要求） 、 ハー ドウ ェアフ
ォールト トレラン トHFT = 0までの安全関連アプリケーシ ョンも構築できます。
危険
これらの指示には、 安全関連アプリケーシ ョンでの利用に関する情報は記載されていません。
誤用による生命への危険があります。
安全関連システムで本デバイスを使用する場合 ： いかなる場合でも、 該当する安全マニュ
➤
アルの規定を遵守して ください。
これらのデバイスは、 これらの取扱説明書に記載されているとおりに使用する必要があります。
その他の使用方法は、 意図した使用に則ったものではありません。 損傷が生じても、 Turckは責
任を負いかねます。
■
一般的な安全情報
本デバイスは、 専門に訓練を受けた作業者のみが、 組み立て、 設置、 操作、 パラ メータ設定、
保守を実行できます。
■
これらのデバイスは工業用EMC要件のみを満たし、 住宅エリアでの使用には適していませ
ん。
防爆に関する注意事項
■
適切な保護エンクロージ ャを装着しないまま、 本デバイスを防爆エリアで使用しないでくだ
■
さい。
■
防爆に関する国内外の規制を遵守して ください。
本デバイスを防爆回路で使用する場合、 作業者には防爆関連の追加知識も必要です
■
（EN 60079-14など） 。
デバイスは、 許容される動作条件と周囲条件でのみ使用して ください （認定データと防爆認
定仕様を参照） 。
ゾーン2で使用するためのATEX認証要件
■
EN 60079-0に従って、 保護等級がIEC/EN 60529のIP54以上のエンクロージ ャにデバイス
■
を設置して ください。
本デバイスは汚染度2を超えないエリアでのみ使用して ください。
■
回路の接続と切断は、 電圧が印加されていない場合にのみ行って ください。
製品の説明
デバイスの概要
参照 ： 図1 ： 正面図、 図2 ： 寸法、 図5 ： パワーブリ ッ ジコネクタ
機能と動作モード
この温度ト ランスデ ューサは、 IEC 60584、 DIN 43710、 GOST R 8.585-2001に準拠した熱電
対、 低電圧 （-150...+150 mV） 、 IEC 60751、 DIN 43760、 GOST 6651-94 （ 2線、 ３線または4線）
に準拠したRTD、 および0～5 kΩ抵抗 （2線、 3線または4線） 用の入力を備えています。 本デバイ
スのパラ メータ設定は、 PCでFDTおよびIODDを介して行います。 冷接点補償は、 内部、 外部、
または一定値に設定することができます。 電流出力は、 ソースまたはシンク として0/4～20 mA
に設定できます。 本デバイスは、 制限値のオーバーレンジまたはア ンダーレンジを監視したり、 ウ
ィ ン ドウ機能を監視したりするのに使用できる切り替えリレー （制限出力） を備えています。 パワ
ーブリ ッ ジコネクタを備えたデバイスには、 収集された障害メ ッセージを送信するオプシ ョンも用
意されています。
設置
危険
爆発性雰囲気
火花点火により爆発するリスクがあります。
ゾーン2への設置 ：
取り付けと接続ができるは、 爆発性雰囲気がない場合のみです。
➤
EN 60079-0に従って、 保護等級IP54以上のエンクロージ ャにデバイスを設置して くださ
➤
い。
デバイスの取り付けの際は、 周囲条件が好まし くない場合でも、 エンクロージ ャ内のデバ
➤
イスの許容動作温度を超えないようにして ください。
パワーブリ ッジコネクタなしのDINレールへの取り付け
図3に従って、 デバイスをDINレールに固定します。
f
パワーブリ ッジコネクタ付きDINレールへの取り付け
図4に示すように、 デバイスを取り付けます。
f
빠른 시작 가이드
KO
IM12-TI02-... 온도 트랜스듀서
추가 문서
이 문서 외에도 다음과 같은 자료를 인터넷(www.turck.com)에서 확인할 수 있습니다.
■
■
데이터 시트
작동 지침
■
■
안전 매뉴얼
■
장치 인증서
EU 적합성 선언(현재 버전)
사용자 안전 정보
사용 목적
이 장치는 산업 분야 전용으로 설계되었습니다.
IM12-TI02... 범위의 온도 트랜스듀서는 갈바닉 절연 방식으로 온도 의존적 측정값을 전송
합니다. 이 장치는 2종 폭발 위험 지역에서 사용하기에 적합합니다. 서모커플, 저전압, RTD
및 저항을 폭발 위험 구역의 장치에 연결할 수 있습니다. 온도 의존적 측정값은 0/4...20 mA
의 정규화된 리니어 온도 전류 신호로 평가되고 출력됩니다.
또한 이 장치는 최대 SIL2(IEC 61508에 따른 높고 낮은 요구 사항), 하드웨어 고장 허용 한
계 HFT = 0 수준으로 안전 관련 어플리케이션에 사용할 수 있습니다.
위험
이 지침에는 안전 관련 어플리케이션에 관한 정보가 포함되어 있지 않습니다.
부적절하게 사용할 경우 생명이 위험할 수 있습니다!
장치를 안전 관련 시스템에서 사용하는 경우: 어떠한 경우든 해당 안전 매뉴얼의 내용
➤
을 준수하십시오.
이 장치는 이 지침에서 설명한 목적으로만 사용해야 합니다. 이외의 용도로 사용할 경우 본
래의 사용 목적과 부합하지 않으며, 이 경우 터크는 이로 인한 손해에 대해 어떠한 책임도 지
지 않습니다.
■
일반 안전 지침
전문적인 훈련을 받은 숙련된 기술자만이 이 장치의 장착, 설치, 작동, 매개 변수 설정 및
유지보수를 수행해야 합니다.
■
이 장치는 산업 분야의 EMC 요구 사항만을 충족하며 주거 지역에서는 사용하기에 부적
합합니다.
■
폭발 방지 참고 사항
적절한 보호용 외함에 장착하지 않은 상태에서는 폭발 위험 구역에서 장치를 사용하지 마
■
십시오.
■
폭발 방지에 관한 국내 및 국제 규정을 준수하십시오.
폭발 위험 회로에서 이 장치를 사용할 경우 사용자는 폭발 방지(KS C IEC60079-14 등)에
■
대한 지식이 있어야 합니다.
허용되는 작동 및 주변 조건에서만 장치를 사용하십시오(인증 데이터 및 방폭 인증 사양
참조).
2종 폭발 위험 지역에서 사용하기 위한 ATEX 인증 요구 사항
■
KS C IEC60529에 따라 보호 등급이 IP54 이상인 KS C IEC60079-0 규격 케이스에 장치
■
를 설치하십시오.
오염도 2를 초과하지 않는 지역에서만 장치를 사용하십시오.
■
전압이 가해지지 않은 경우에만 회로를 연결 및 분리하십시오.
제품 설명
장치 개요
그림 1 참조: 정면도, 그림 2: 치수, 그림 5: 전원-브릿지 커넥터
기능 및 작동 모드
온도 트랜스듀서에는 IEC 60584, DIN 43710, GOST R 8.585-2001, 저전압(-150 ... +150
mV), IEC 60751 규격 RTD, DIN 43760, GOST 6651-94(2, 3 또는 4선식) 및 저항 0...5
kΩ(2, 3 또는 4선식)을 준수하는 서모커플 입력을 제공합니다. 장치는 PC를 사용하여 FDT
및 IODD를 통해 매개 변수화됩니다. 냉접점 보상은 내부, 외부로 설정되거나 상수 값으로
설정될 수 있습니다. 전류 출력은 0/4...20 mA 범위에서 소스 또는 싱크로 설정될 수 있습니
다. 장치 제한값의 범위보다 초과/부족한지 모니터링하거나 윈도우 기능을 모니터링하는 데
사용하는 전환식 릴레이(출력 제한)가 장착되어 있습니다. 전원 브릿지 커넥터가 있는 장치
는 오류 메시지를 취합하여 전송하는 옵션도 제공합니다.
설치
위험
폭발 위험이 있는 환경
스파크 점화에 따른 폭발 위험!
2종 폭발 위험 지역에서 사용하는 경우:
폭발 위험이 없는 환경에서만 설치 및 연결이 허용됩니다.
➤
보호 등급이 IP54 이상인 EN 60079-0 규격 외함에 장치를 설치하십시오.
➤
장치 설치 시 주변 조건이 열악하더라도 외함 내부에서 허용 가능한 작동 온도가 넘지
➤
않도록 하십시오.
전원 브릿지 커넥터를 사용하지 않고 DIN 레일에 설치
그림 3에 따라 DIN 레일에 장치를 고정하십시오.
f
전원 브릿지 커넥터를 사용하여 DIN 레일에 설치
그림 4에 따라 장치를 설치하십시오.
f
IM12-TI02-1TCURTDR-1I1R-C...
Temperature Transducer
Quick Start Guide
Doc-No. 100001265 2104
Additional
information see
turck.com
1
2
15 16
13 14
11 12
9 10
Power
Pwr
128
Ch1
Fault
Status
110
Rel
PC
120
7
8
5
6
3
4
1
2
3
4
5
1
2
36,3
6
7
8
0.2...2.5 mm
2
0.2...2.5 mm
2
(24...13 AWG)
(24...13 AWG)
X5
2
X4
1
1
7 mm
X3
7 mm
2
X2
X1
0.5 Nm
(4.43 LBS-inc)
9
16
10
15
9
2
8
1
7
© Hans Turck GmbH & Co. KG | 100001265 2021-04
12.5
17,7
19,4
